Для того чтобы убедиться в том, что наши проекты домов продуманы до мелочей и выполнены безупречно, а при строительстве не возникнет проблем предлагаем пример одного из наших индивидуальных проектов.
Этот проект выполнен нашими специалистами. Кейс содержит краткое описание работ, чертежи, визуализация, фото на всех этапах строительства.
Проекты от компании Мой Дом Проект отвечают всем требованиям, которые выдвигают заказчики. Построив дом по проекту, который разработали мы вы можете быть уверены, что дом окажется добротным, долговечным, безопасным, красивым, надёжным, комфортным. И если
вы разумно подходите к расходам, если цените профессионализм и добросовестность доверьте проектирование дома и любого другого объекта частного строительства нам.
Наименование объекта: Индивидуальный двухэтажный жилой дом в Подмосковье.
Дата начала разработки проектной документации – май 2022 года.
Срок разработки проектной документации – 3 месяца.
По окончании проектных работ, в августе, Заказчик приступил к строительству. Под крышу дом возвели к январю. Затем были работы по внутренней отделке и инженерии. Работы по облицовке фасадов были выполнены уже в середине 2025 года.
Данный лист отражает расположение дома на участке с учётом действующих норм по застройке, учтены особенности рельефа. Участок небольшого размера трапециевидной формы, с выходом на центральную улицу. Схематично даны привязки расположения основных сетей – септика, скважины, ливневой канализации.
На данном листе отражены главные виды с угла. Просторная лужайка перед домом, угловая крытая терраса, скрытая от ветра, с которой открывается вид на участок (АР).
Боковой вид на дом со стороны внутреннего двора (АР).
Планировочные решения выполнены исходя из пожеланий заказчика под большую семью. Планировка предусматривает разделение 1-го этажа дома на 2 блока – технические и санитарные помещения, в том числе парная, просторная гардеробная во входной группе и блок большой кухни-обеденной и просторной гостиной с большими витражными окнами (АР).

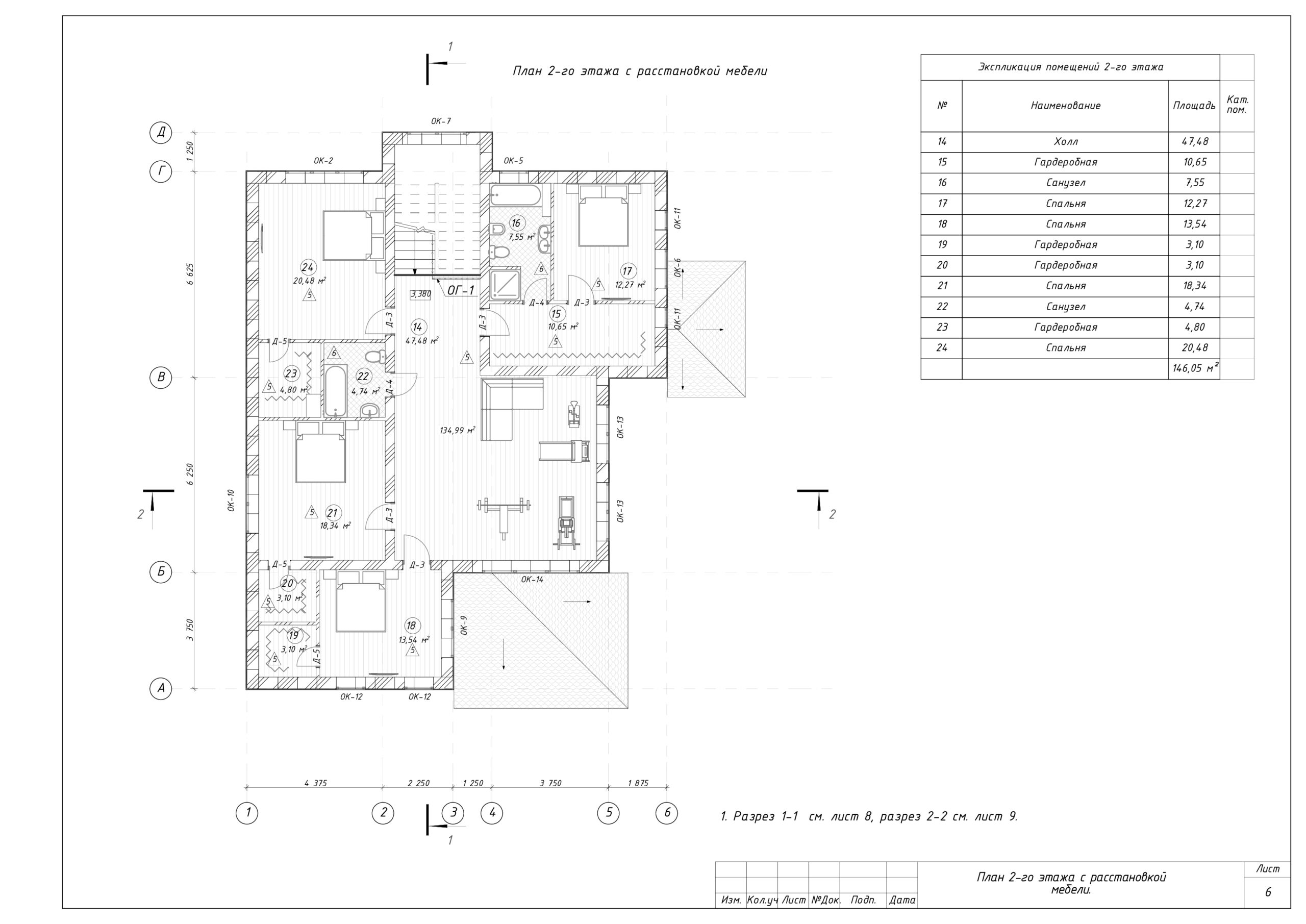

3 просторные спальни, каждая со своей гардеробной, и мастер-спальня с проходной гардеробной и личной ванной комнатой. Также большая площадь отдана широкому холлу с зоной телевизора и зоной спорта под расстановку тренажёров. Все помещения и комнаты с большими витражными окнами (АР).

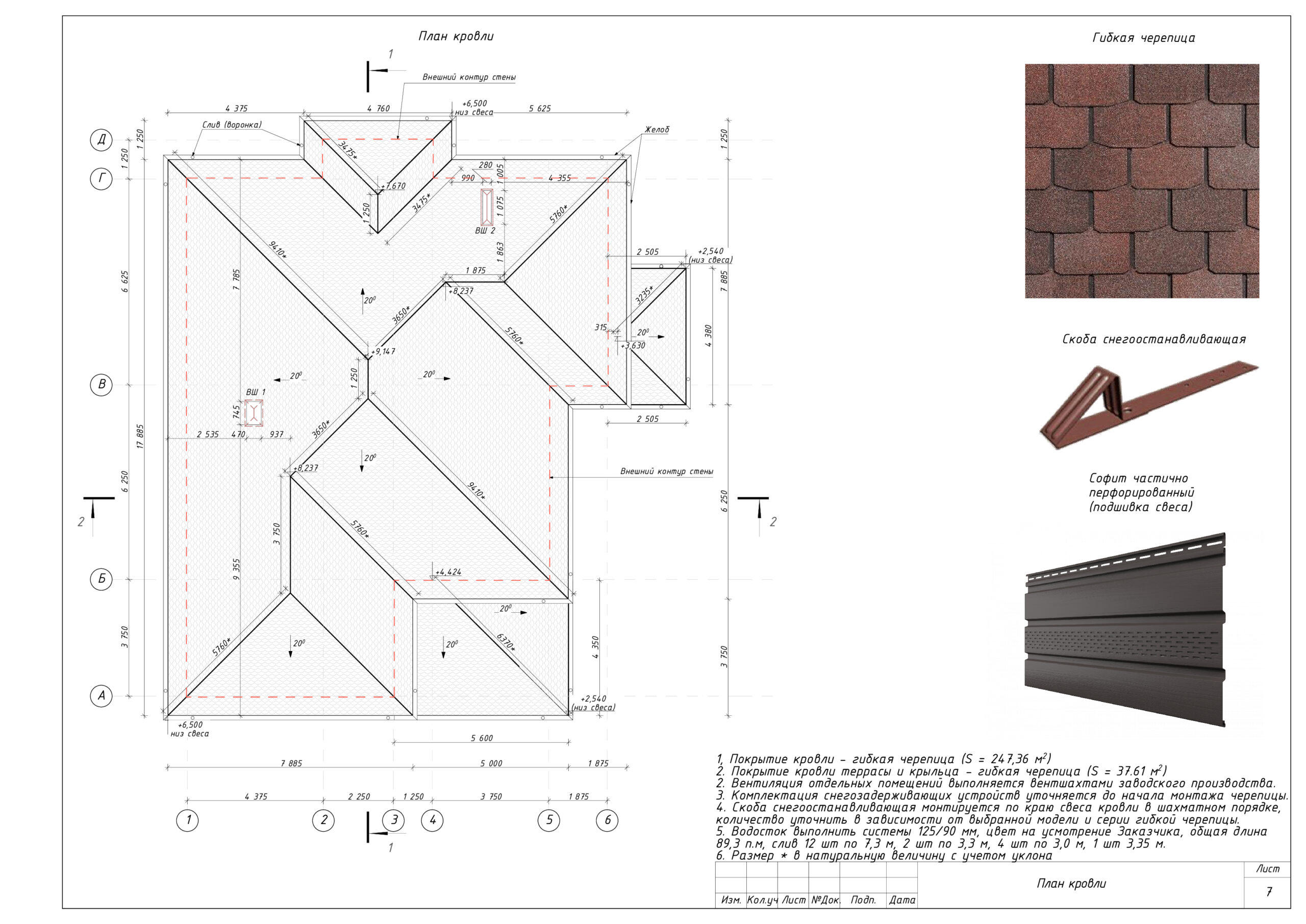

Проектом предусмотрена вальмовая кровля сложной формы, за счёт сложного геометрического контура дома. Покрытие кровли предусмотрено гибкой черепицей, с утеплением и изоляцией по чердачному перекрытию, что полностью исключает шумовой эффект от осадков. Шахты в данном проекте предусмотрены заводского изготовления комплектующиеся сразу всеми проходными элементами и колпаками, что позволяет смонтировать все в верной последовательности и тем самым исключить протечки (АР).

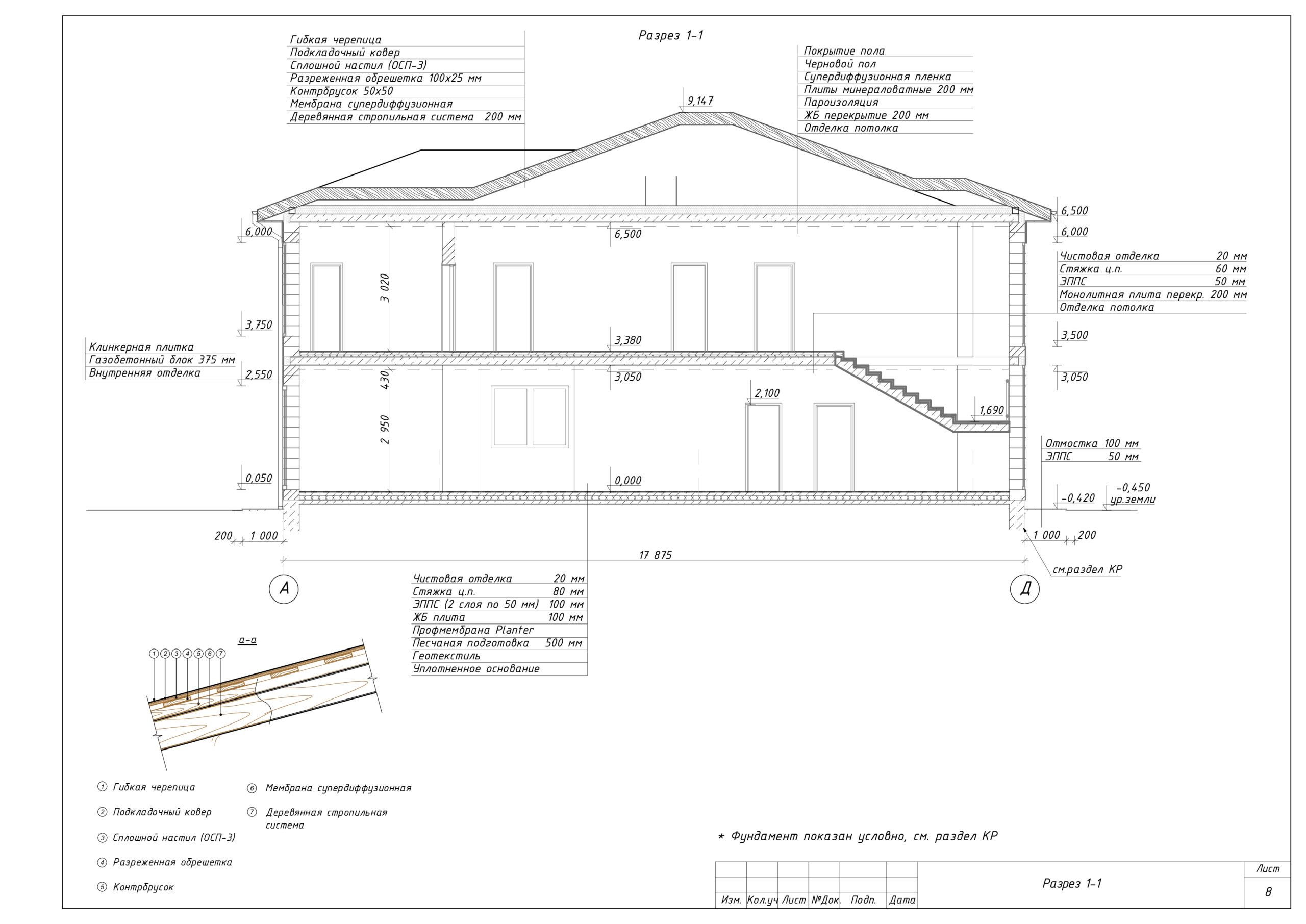

Отражает высоту этажей, отметки коньков, свесов, оконных и дверных проёмов, а также пироги основных конструкций (АР).

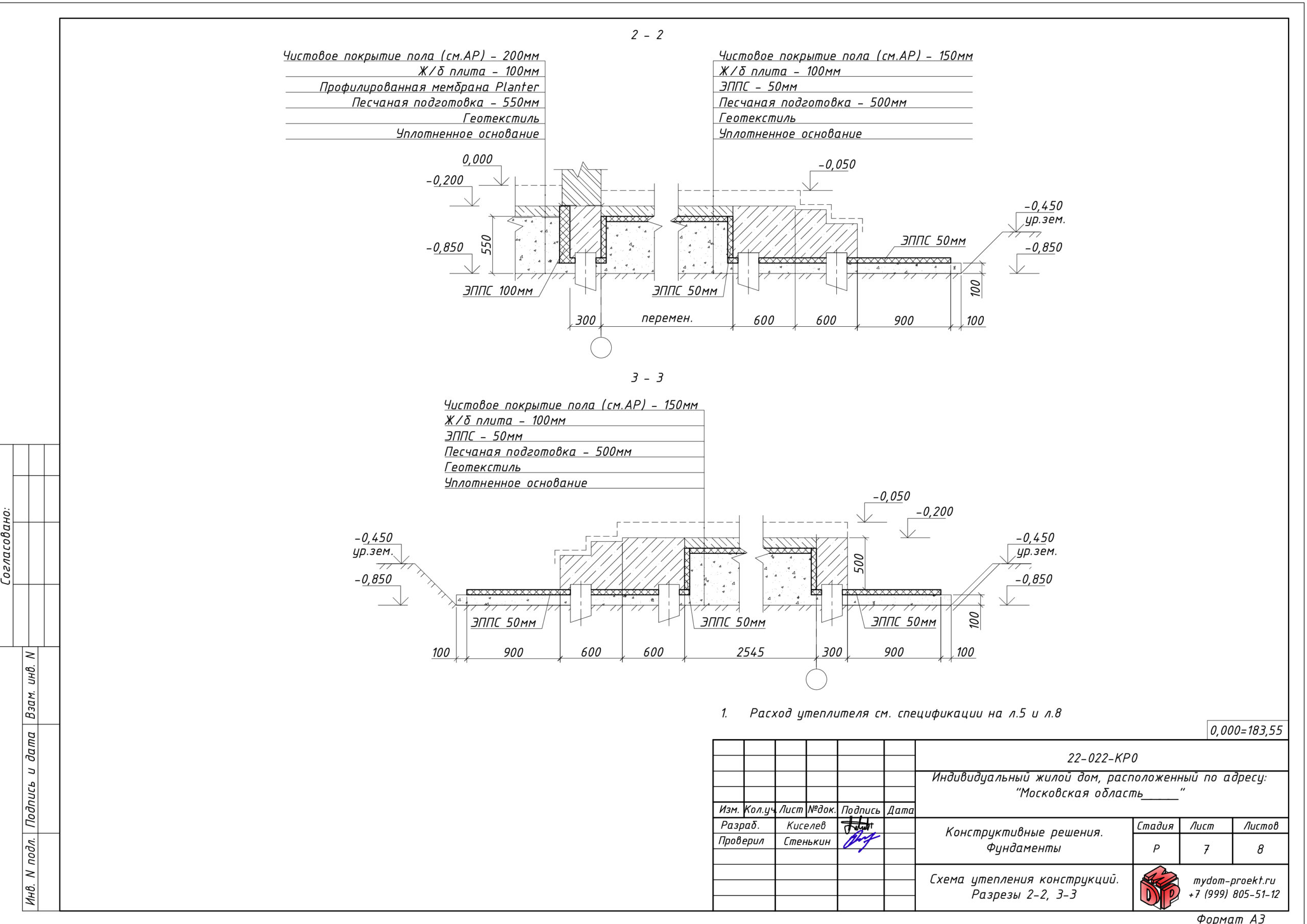

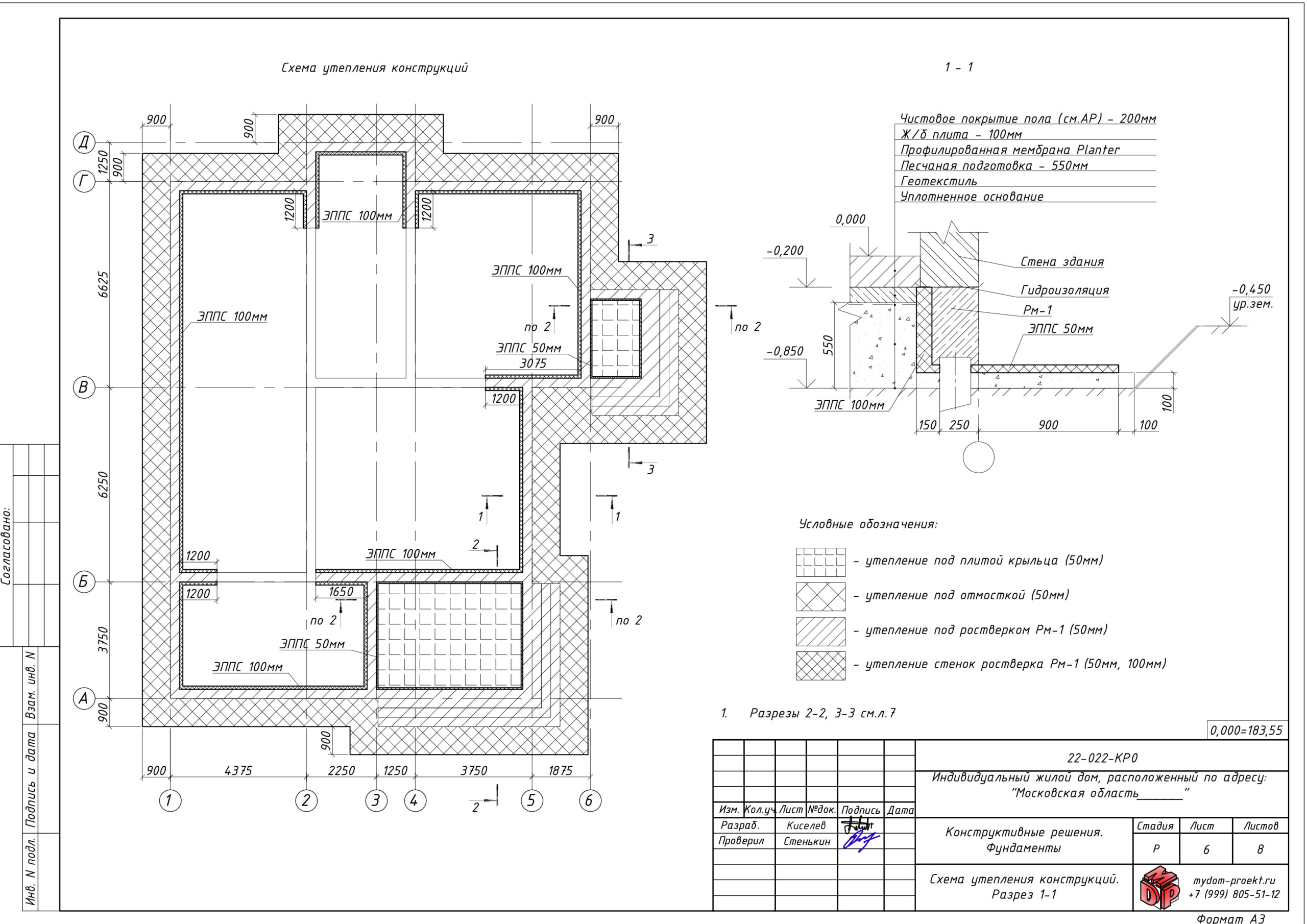

На 1-ом листе показан теплый контур отмостки. Фундамент данного дома предусмотрен свайно-ростверковый, в данном случае проектом предусмотрено утепление всей ж.б. конструкции, соприкасающейся с грунтом. 2-ой лист показывает характерные сечения по фундаменту, с отметками котлована, необходимыми привязками и составом конструкций типа «флажок» (КР0).
На данном листе показано расположение и маркировка перемычек внутренних стен и перегородок (КР1).
Представлена схема устройства армирования плиты перекрытия, с указанием шага и расположения основных армирующих узлов и деталей, деталировка армирования проемов в плите. Также показаны характерные сечения по плите с деталировкой армирования (КР1).

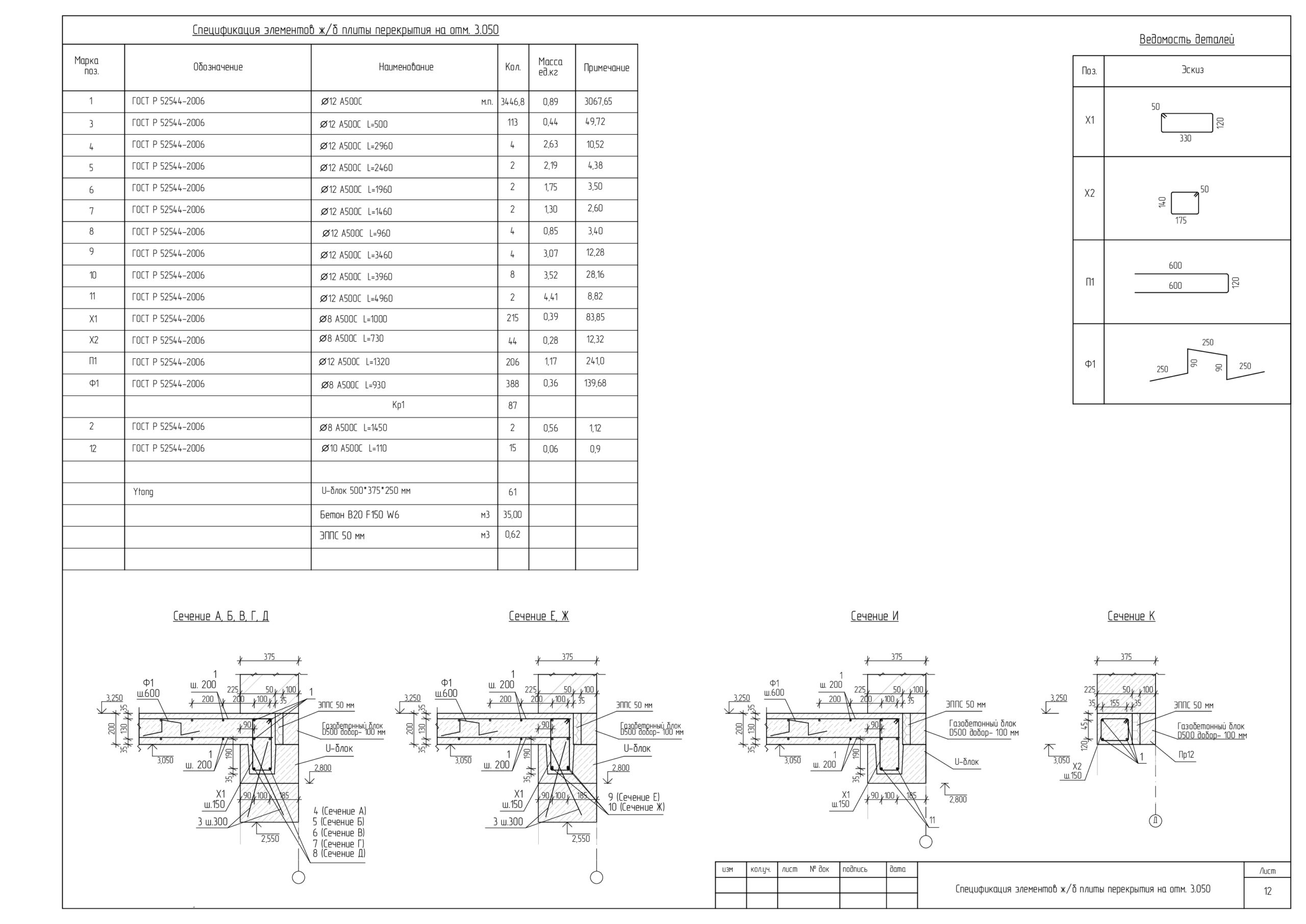

Представлены детали армирования с габаритами, полная спецификация на устройство плиты перекрытия (КР1).

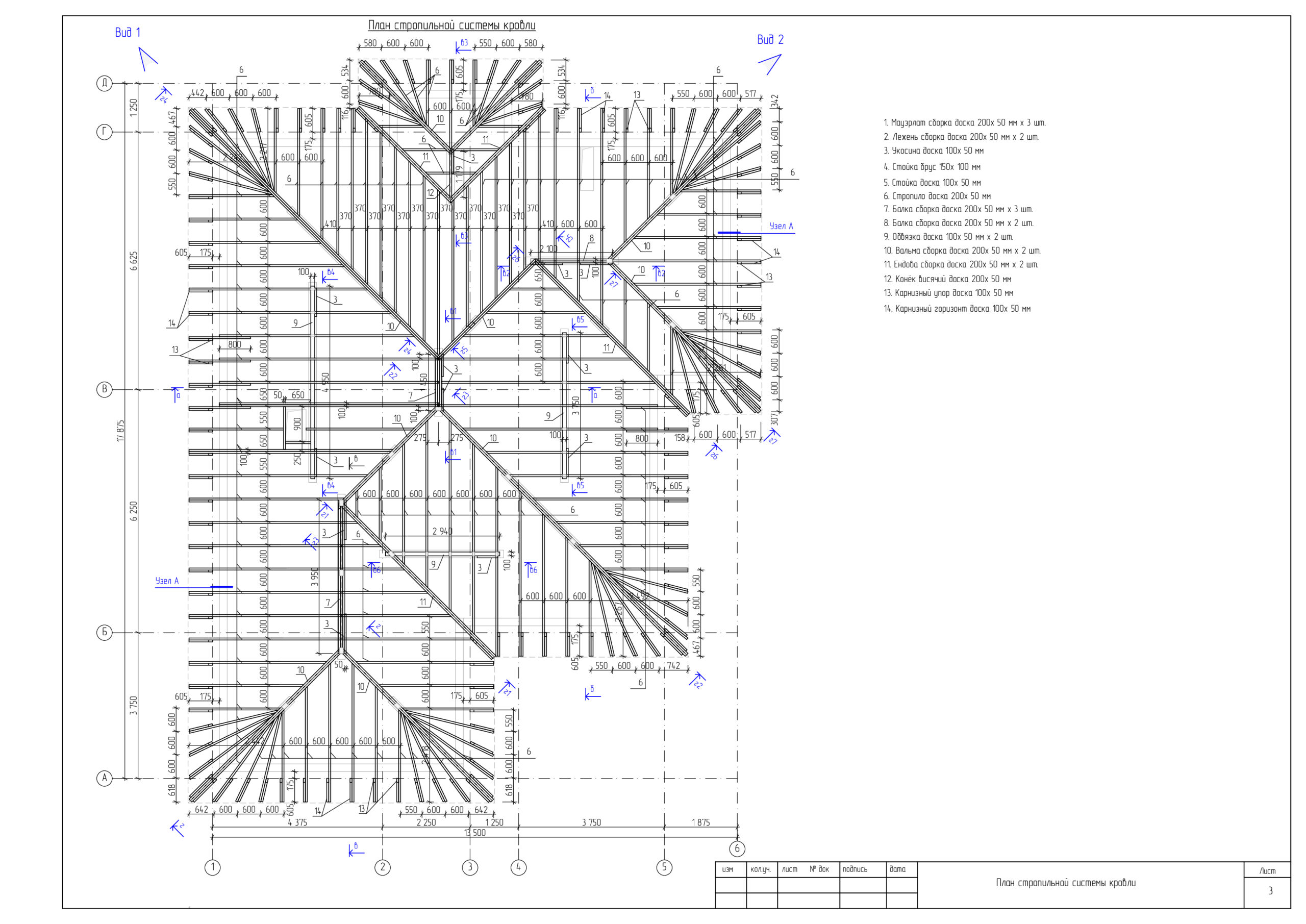

Детальная раскладка всей деревянной конструкции с дополнительными усиливающими элементами, каждая деталь пронумерована, с размерной привязкой. Каждый набор элементов прописан по сечениям дерева, что совместно со следующими листами даёт чёткое понимание о составе конструкции (КР2).

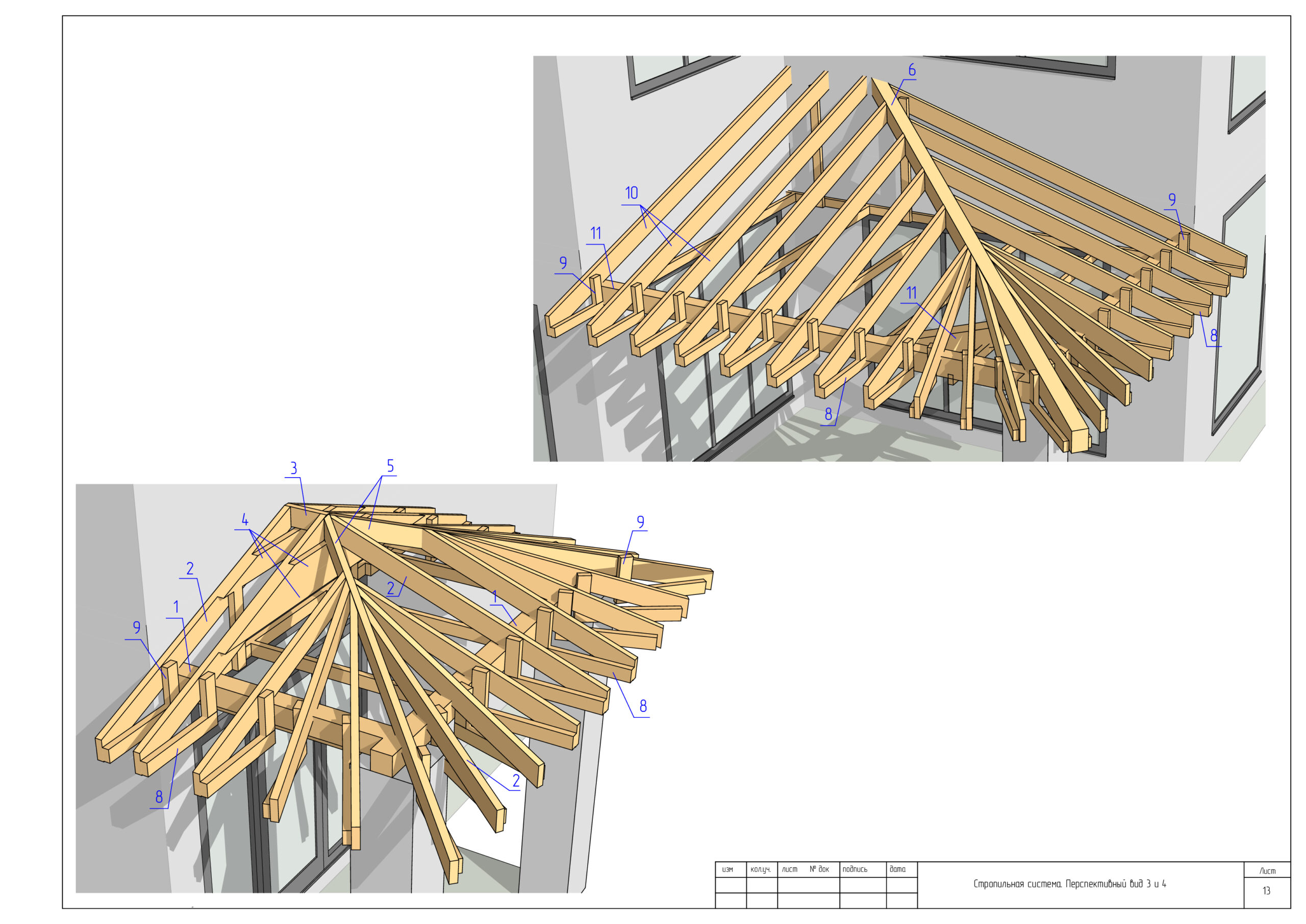

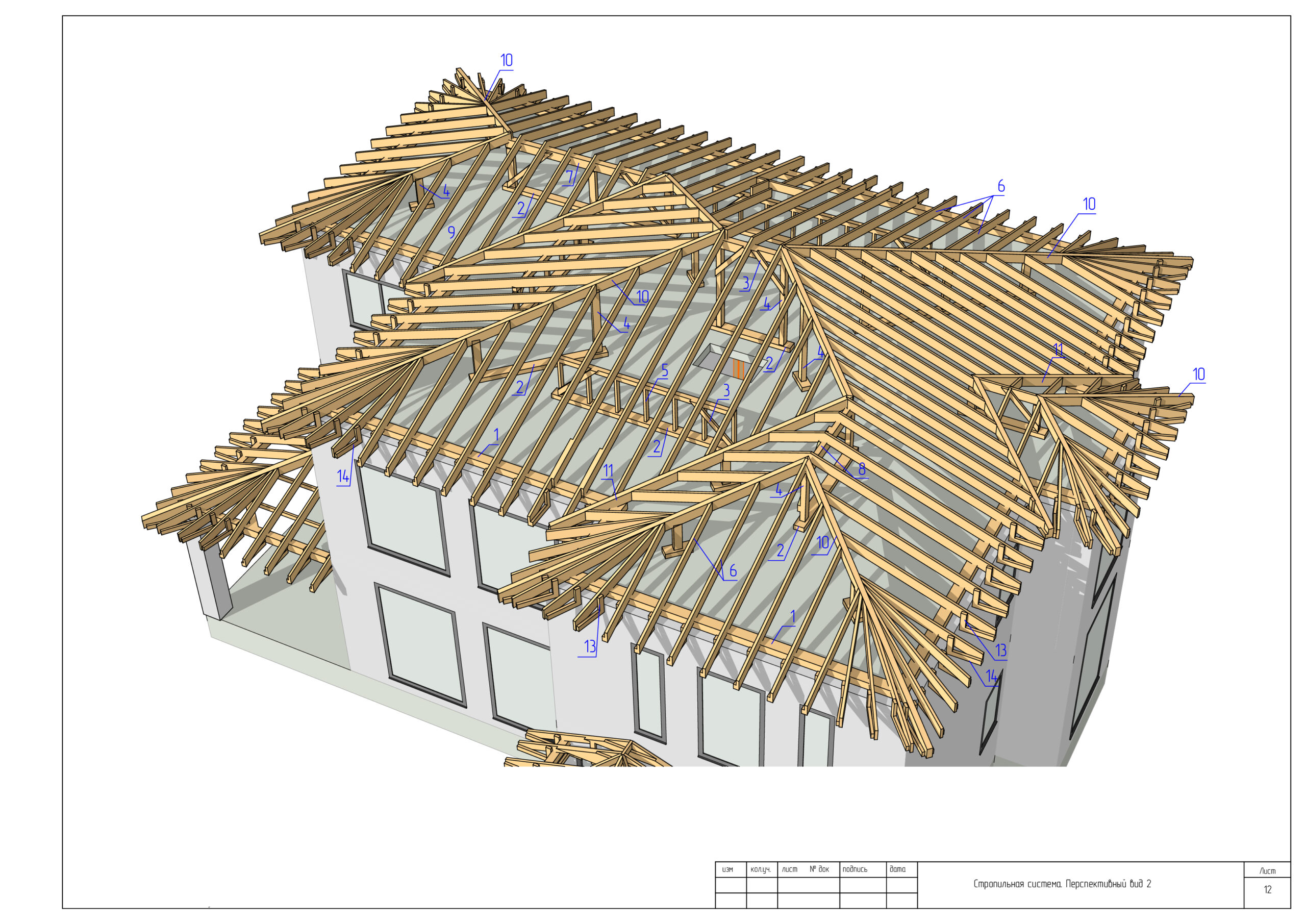

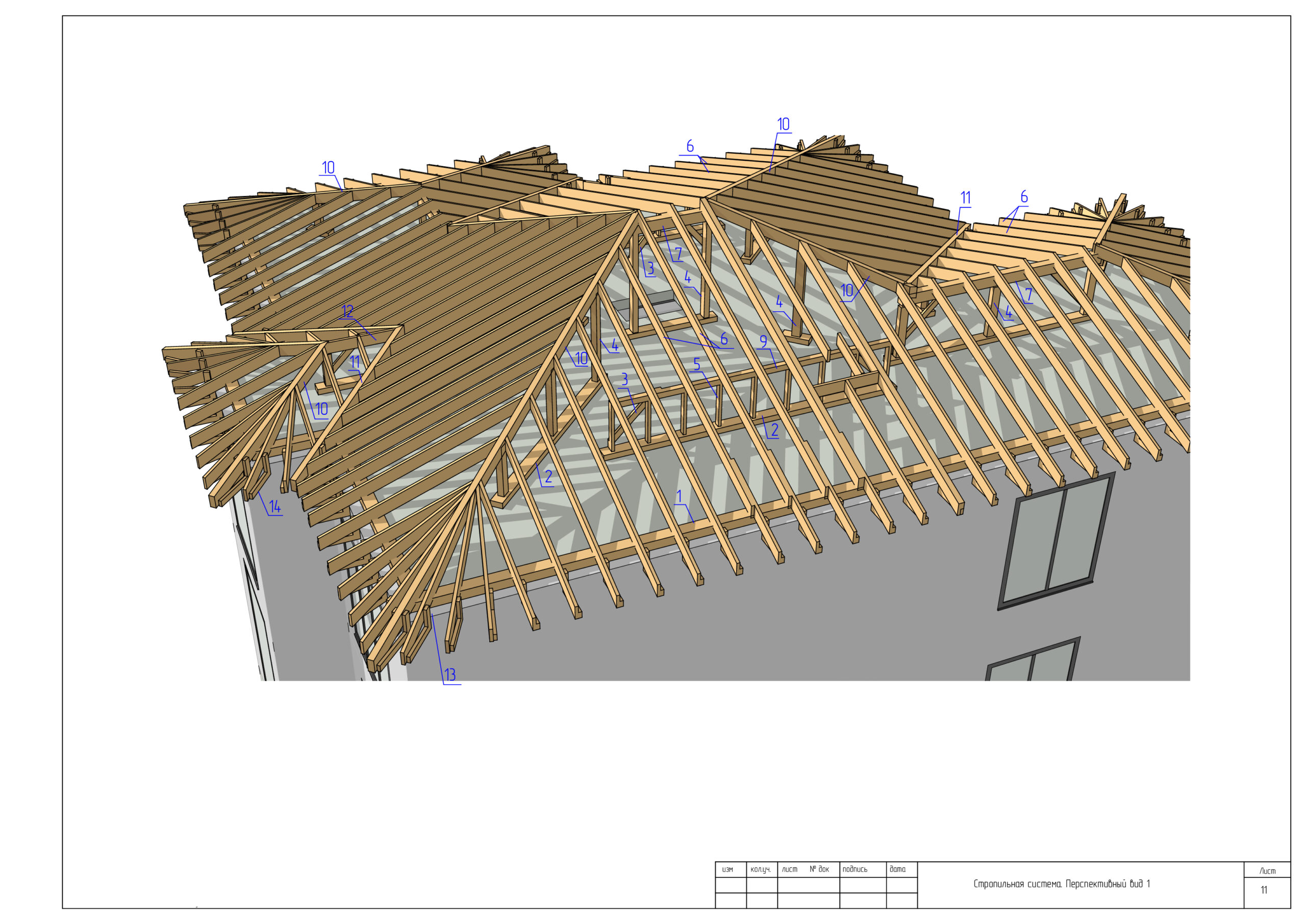

Даёт пространственное представление о каркасе кровли во всех подробностях, что также является подспорьем для строителей, которые будут собирать кровлю (КР2).

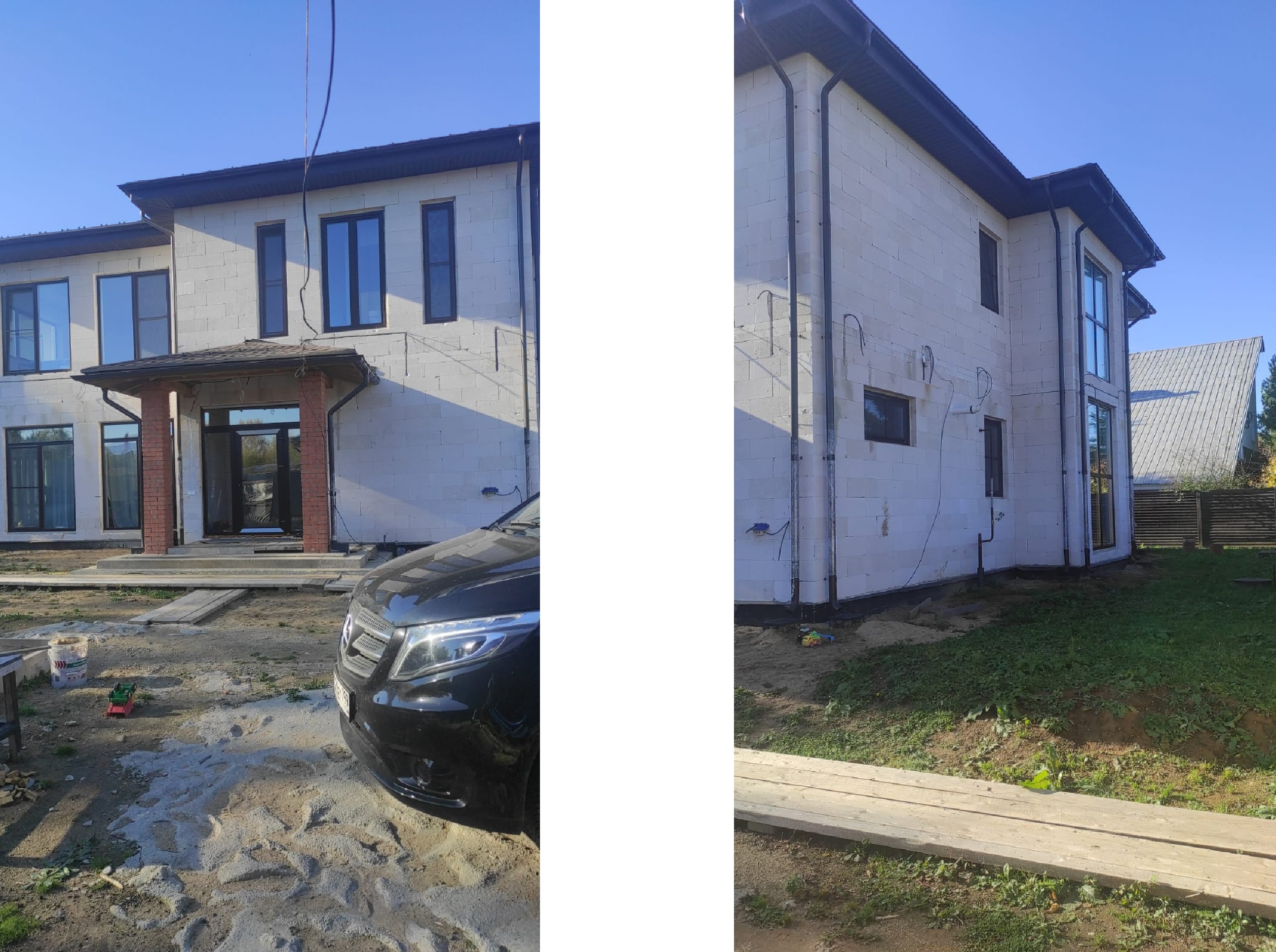

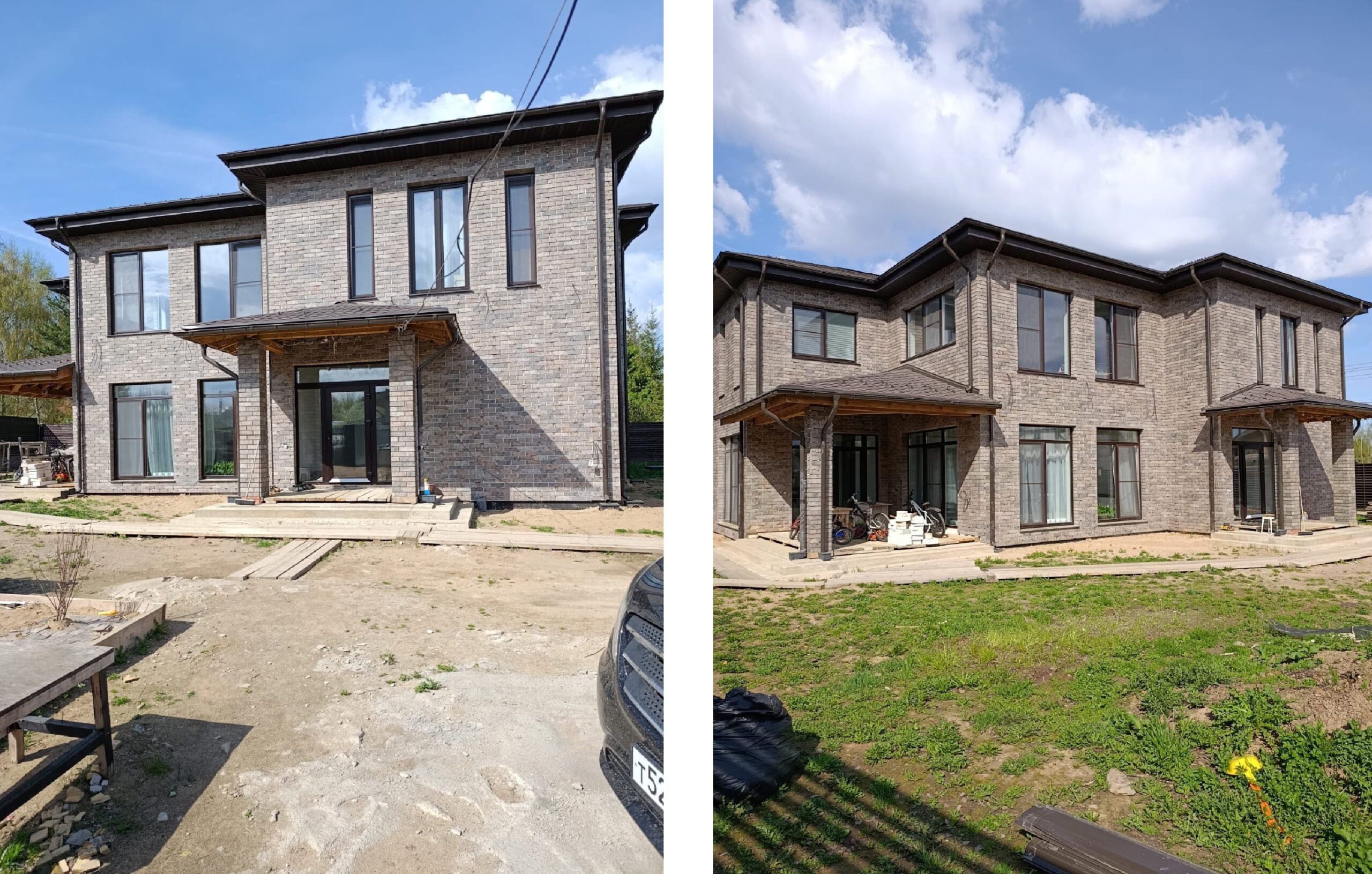

Фото объекта в момент завершения коробки дома, и фото реализации фасадной отделки, как показатель завершения строительно-монтажных работ.
Ниже вы можете скачать часть проектной документации и чертежей для проекта.
