Кейс: индивидуальный проект двухэтажного дома и гаража

ОПИСАНИЕ ПРОЕКТА

Индивидуальный проект жилого дома

Для того чтобы убедиться в том, что наши проекты домов продуманы до мелочей и выполнены безупречно, а при строительстве не возникнет проблем предлагаем пример одного из наших индивидуальных проектов.

Этот проект выполнен нашими специалистами. Кейс содержит краткое описание работ, чертежи, визуализация, фото на всех этапах строительства.

Проекты от компании Мой Дом Проект отвечают всем требованиям, которые выдвигают заказчики. Построив дом по проекту, который разработали мы вы можете быть уверены, что дом окажется добротным, долговечным, безопасным, красивым, надёжным, комфортным. И если
вы разумно подходите к расходам, если цените профессионализм и добросовестность доверьте проектирование дома и любого другого объекта частного строительства нам.

индивидуальный проект двухэтажного дома и гаража
ЗАКАЗАТЬ РАЗРАБОТКУ ПРОЕКТА ДОМА И ГАРАЖА

Индивидуальный проект дома и гаража

В качестве примера приведены некоторые листы проекта (нумерация принята по файлу)

Наименование объекта: Дата начала разработки проектной документации – март 2025 года.
Срок разработки проектной документации – 2 месяца по дому, 1 месяц по гаражу.
Разрабатываемые разделы: Архитектурные решения, Конструктивные решения, Наружные сети.
Ниже в качестве примера приведены некоторые листы проекта (нумерация принята по файлу).
Участок расположен на закрытой территории посёлка и это - один из нескольких домов, спроектированных для него. В посёлке предусмотрено соблюдение чётких параметров внешнего вида домов.

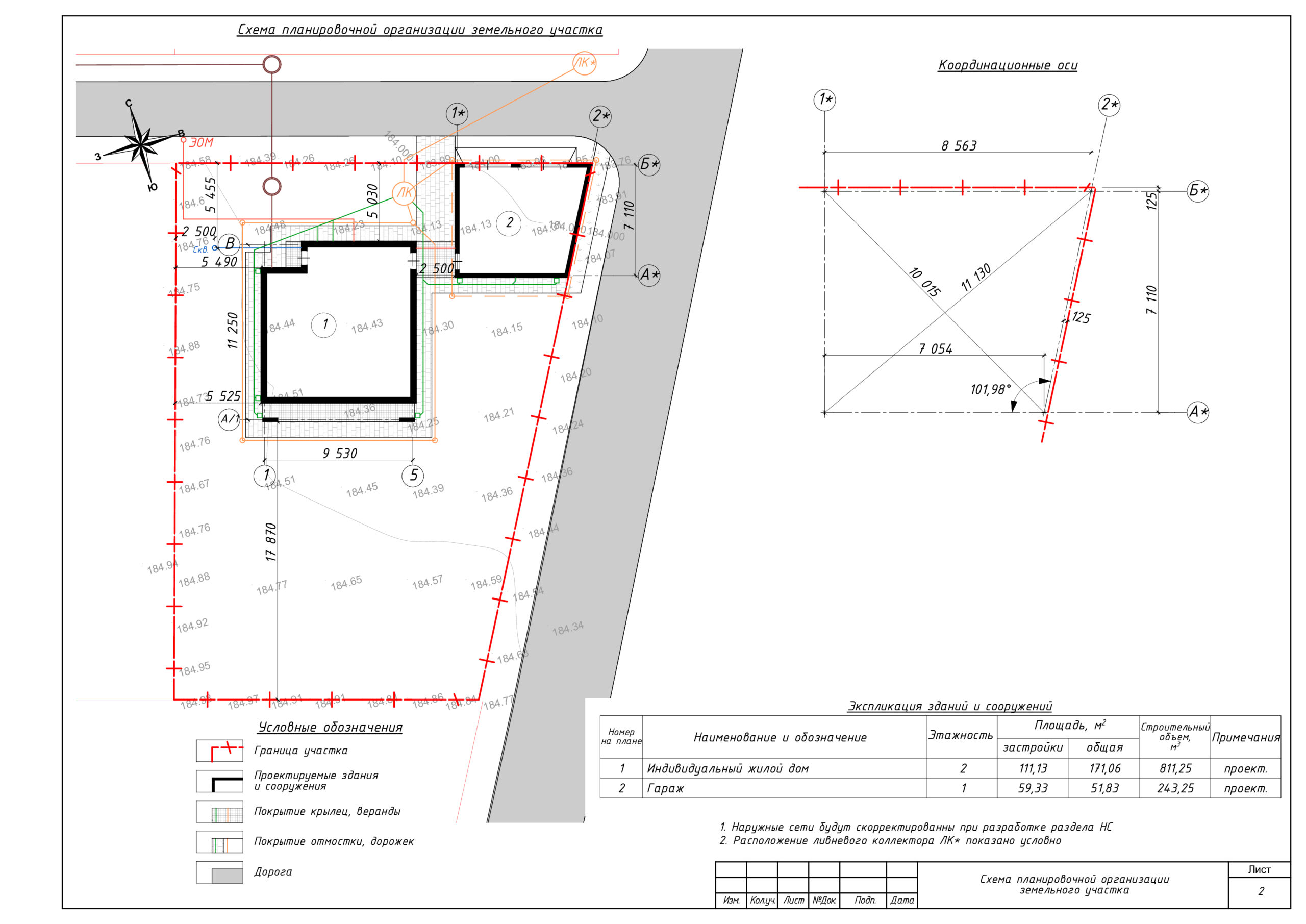

Генплан

Данный лист отражает расположение дома на участке с учётом действующих норм по застройке, отступы от границ участка заранее согласованы Заказчиком с администрацией района, учтены особенности рельефа. Участок небольшого размера сложной многоугольной формы, с выходом на центральную улицу, со всех сторон окружён зелёным массивом. В данном случае на генплане нет отображения проектируемых сетей, в силу дальнейшей нечитаемости.

3D визуализация дома, вид 1

На данном листе проекта дома отражён главный фасад дома и въездная группа. Посадка здания подразумевает въезд в гараж с центральной улицы. Рядом с гаражом расположен вход на участок. Входная группа дома расположена между домом и гаражом и оформлена в виде скрытого от осадков перехода (АР)

3D визуализация дома, вид 2

Вид с противоположной стороны на дом, веранду с балконом и витражами, находясь на котором получаем широкий обзор окружающей природы и внутридомовой территории (АР)

3D визуализация гаража, вид 1

На данном листе отражён главный фасад, который в свою очередь является продолжением забора. Посадка здания подразумевает въезд в гараж сразу с дороги. Данная посадка полностью согласована собственником, и выполнена на его усмотрение (АР)

3D визуализация гаража, вид 2

Фасадный вид со стороны двора, с фрагментом входной группы в дом (АР)

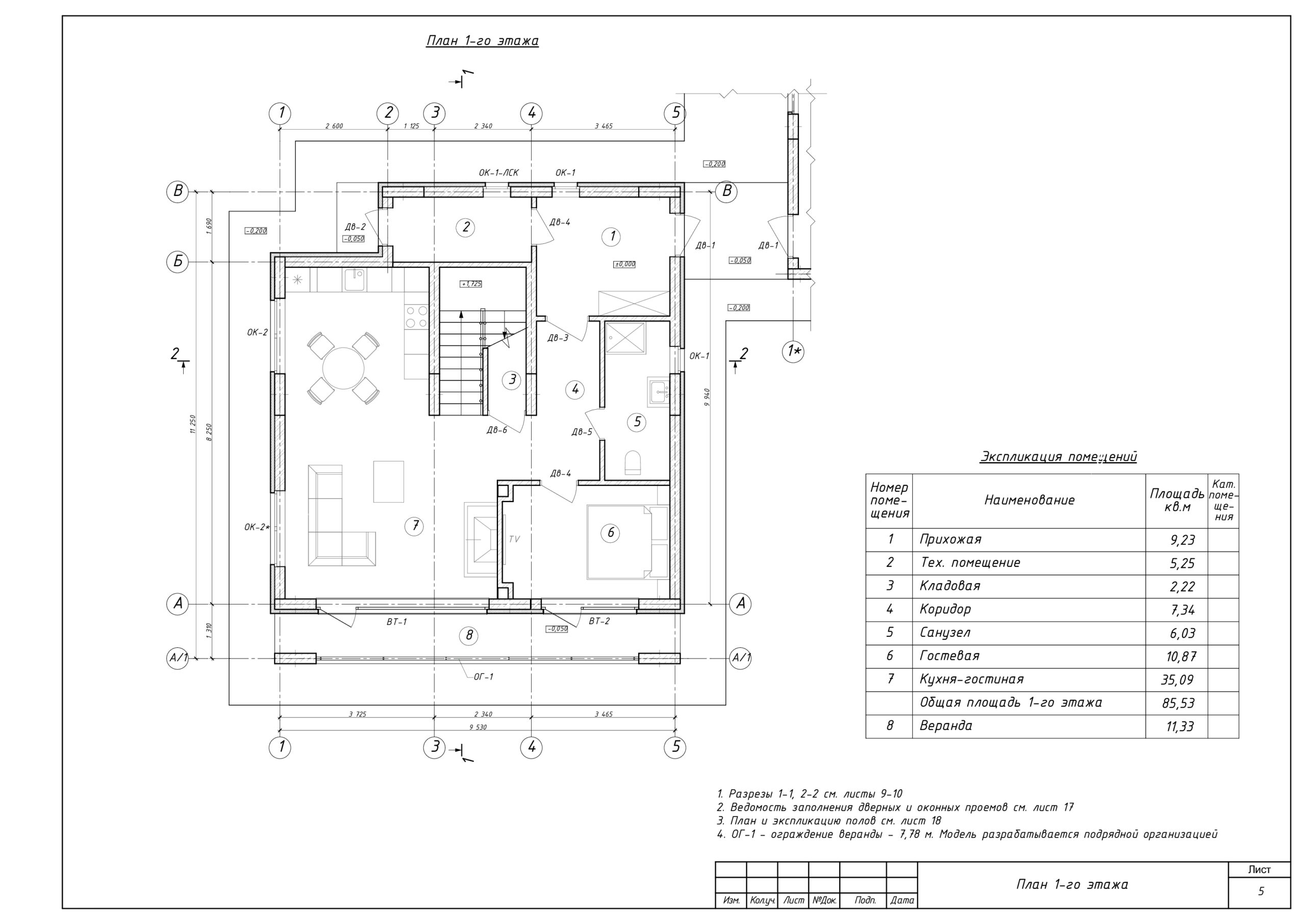

План первого этажа

План с расстановкой мебели. Планировочные решения выполнены исходя из пожеланий заказчика под большую семью из 5-6 человек. Планировка предусматривает разделение дома на 2 блока – спальный блок с 3-мя просторными спальнями, кабинетом и блок большой кухни-гостиной с большими витражными окнами (АР).

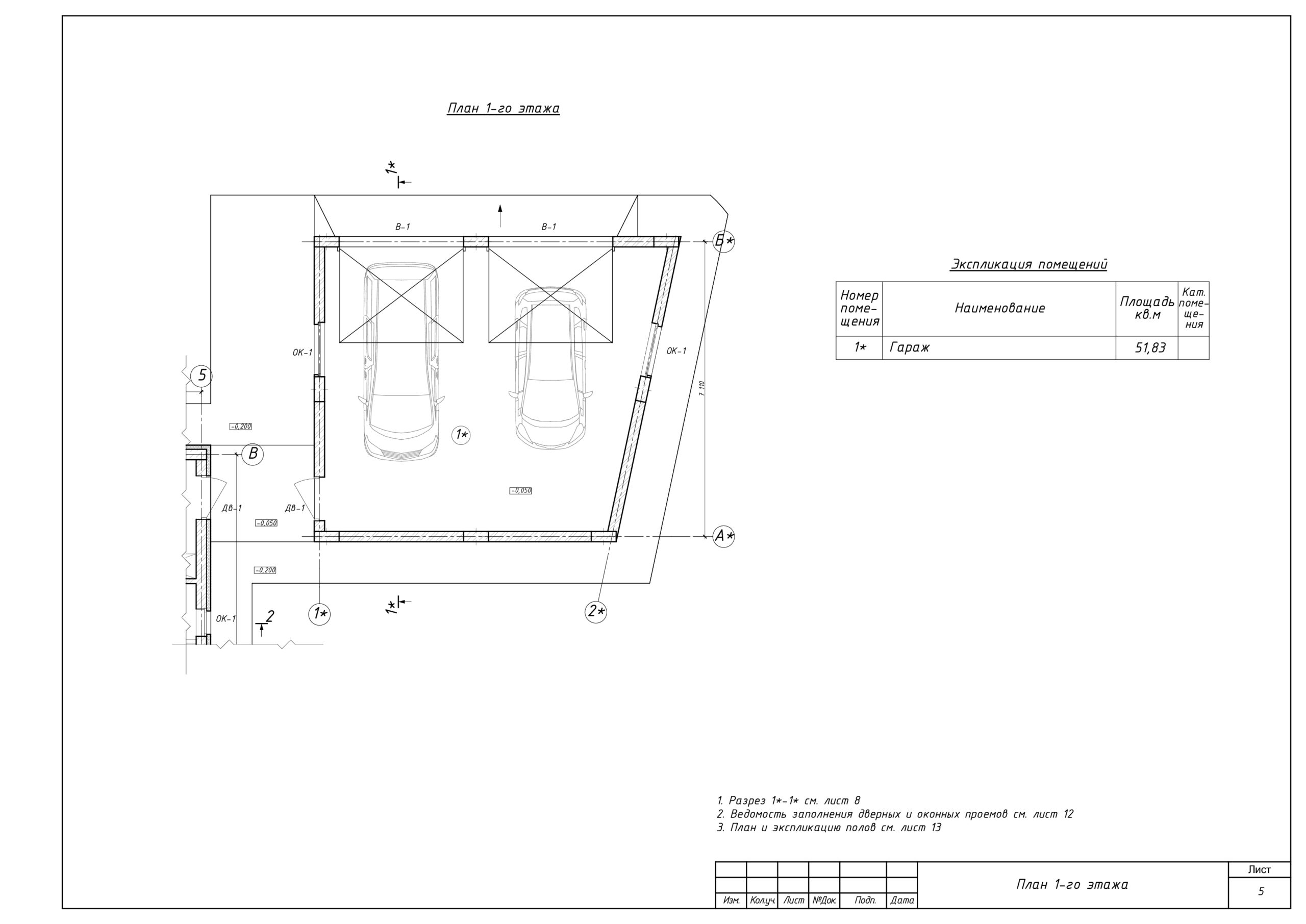

План первого этажа

Гараж предусмотрен на 2 машино-места с индивидуальными въездами. Форма здания повторяет угол участка (АР)

Разрез 1-1

Лист отображает вертикальное сечение здания, указаны все характерные высотные отметки. Также указаны «флажки» по составу конструкций – основание, стены, кровля (АР)

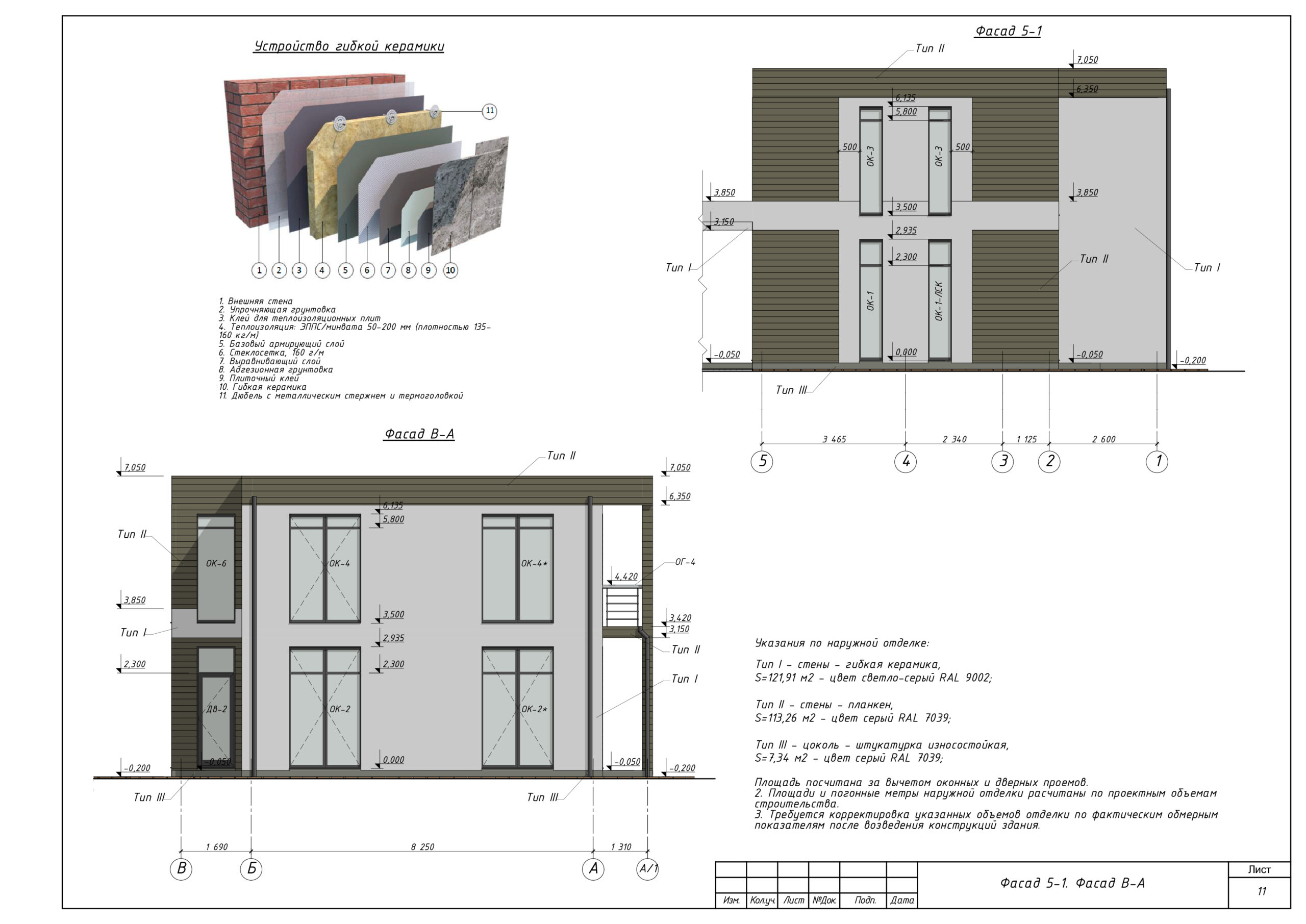

Фасад 5-1. Фасад В-А

Детально проработанные фасадные виды с маркировкой проёмов с детальной типологией материалов фасадной отделки, а также узлом устройства покрытия стен гибкой керамикой. Указываются все характерные высотные отметки, и общие цифры по количеству материалов фасадной отделки для осуществления предзаказа (АР)

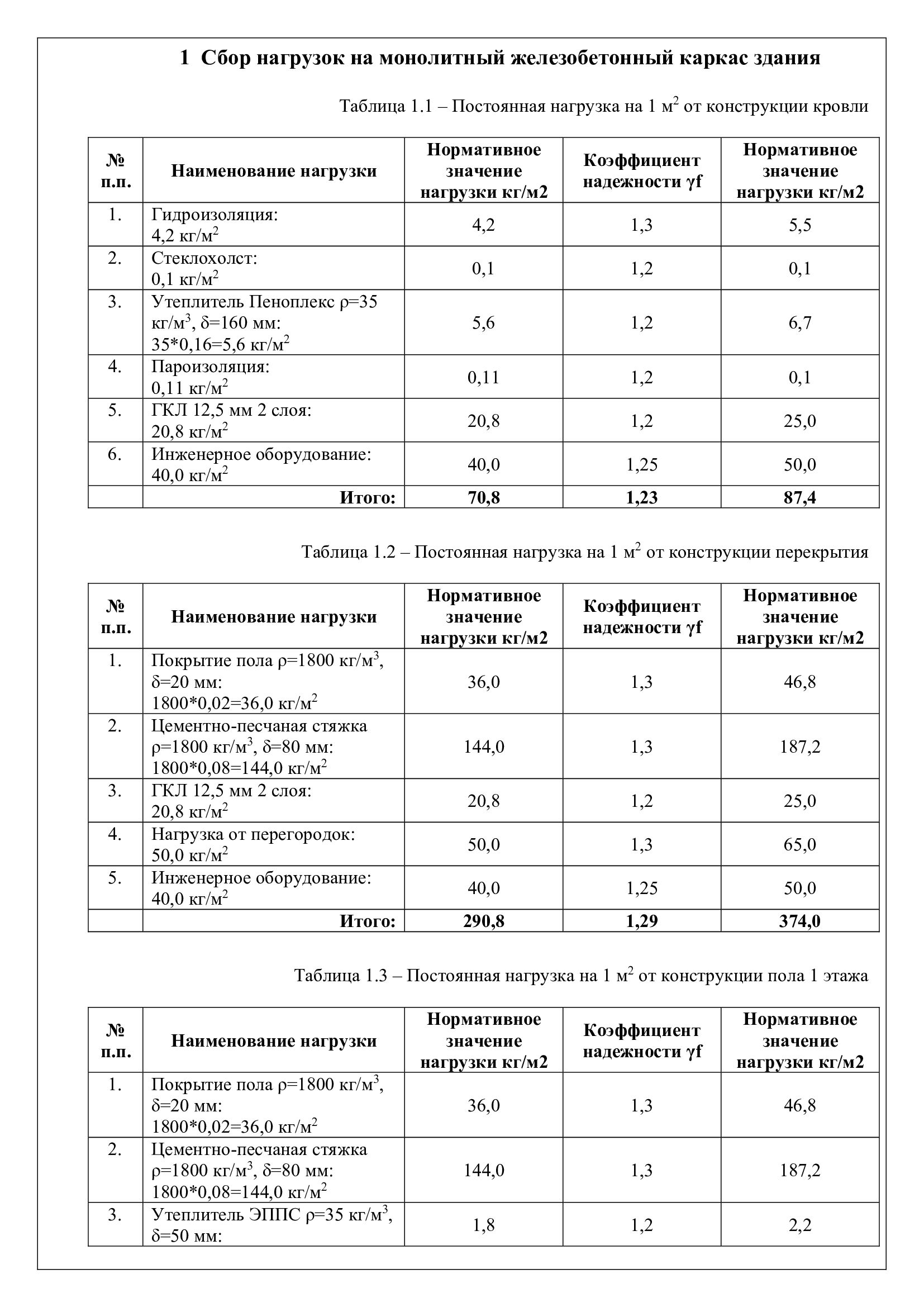

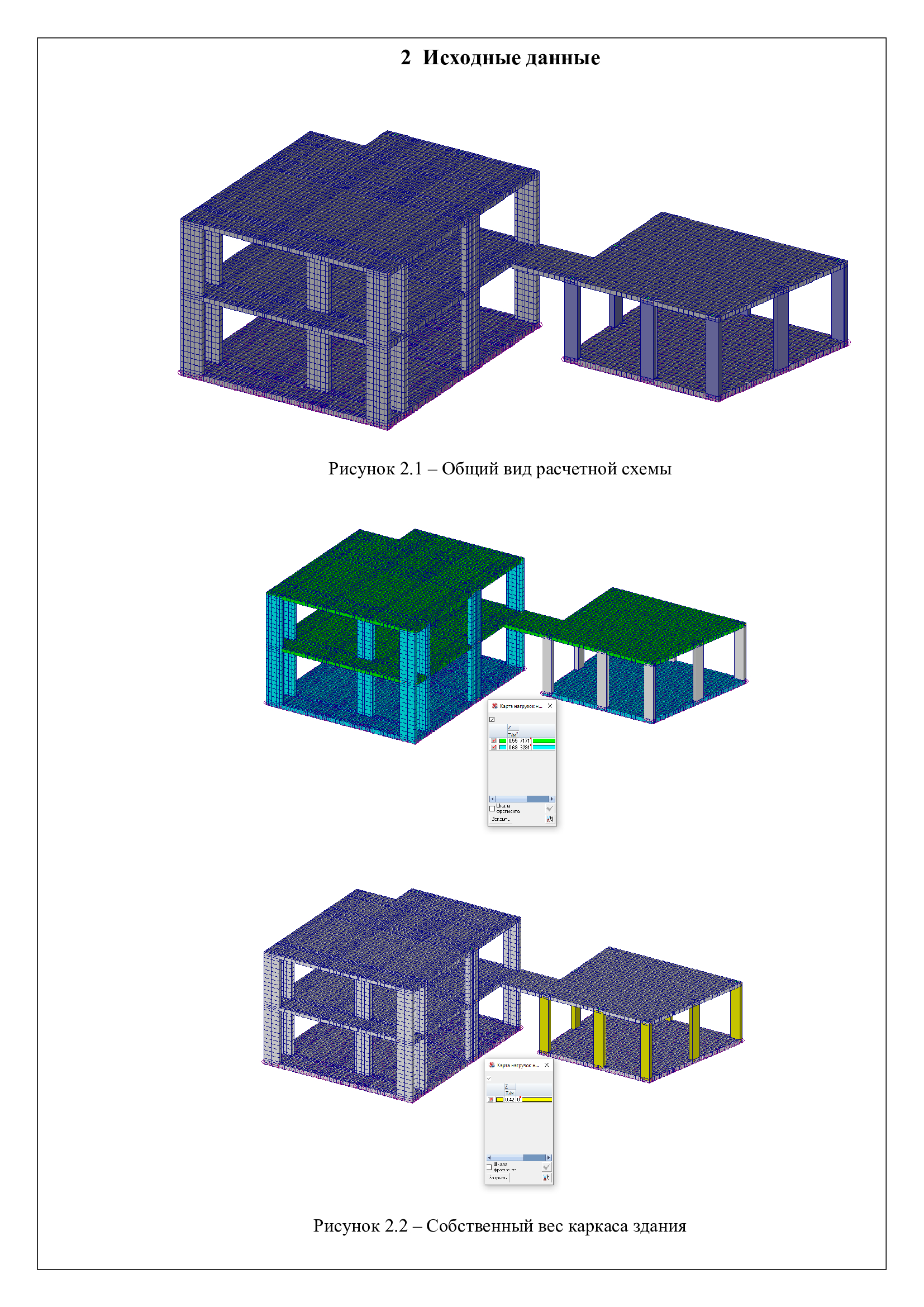

Таблица сбора нагрузок на каркас здания

Таблица отражает наш серьёзный подход к проектированию. На каждом проектируемом объекте обязательно выполняются поверочные расчёты. Учитываются все возможные нагрузки и добавляются коэффициенты запаса в соответствии с методикой расчёта. Также представлены расчётные схемы, на основании которых выполняются расчёты и отображаются сильные и слабые стороны конструкции (РР)

После проведения расчёта описывают вывод, в котором содержится краткая информация по габаритам и армированию – это является заданием для подготовки рабочих чертежей фундаментов, каркасов и перекрытий (РР)

План котлована

Стартовая точка строительства. Просчитаны все высотные отметки для устройства подушки фундамента, угол откопки котлована. На данном этапе закладываются закладные детали будущей инженерной сети дома (КР)

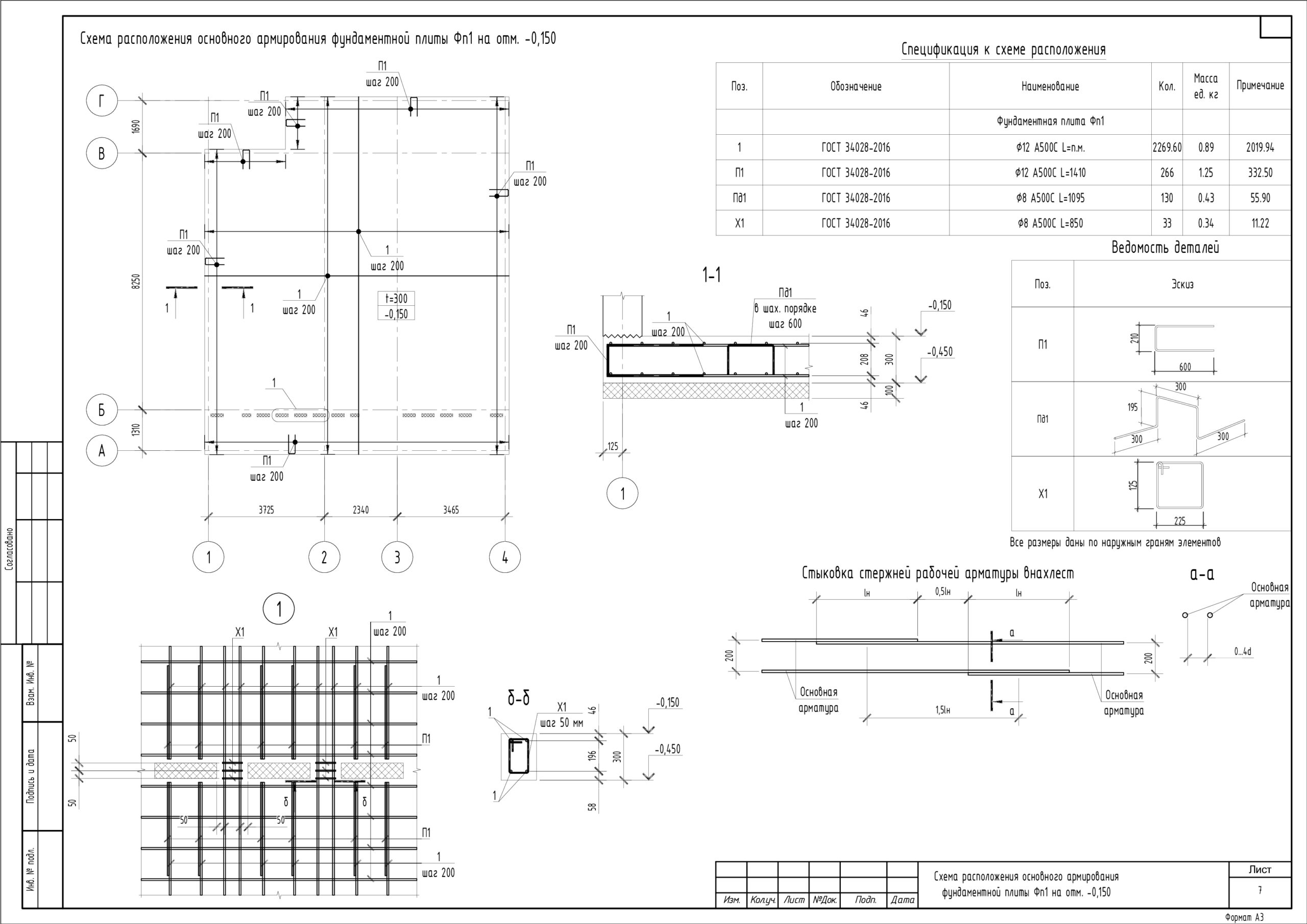

Схема расположения основного армирования фундаментальной плиты

На данном листе показано основное армирование, с деталировкой арматуры, укрупненным примером прохождения основных силовых элементов. Представлена спецификация основных элементов (КР)

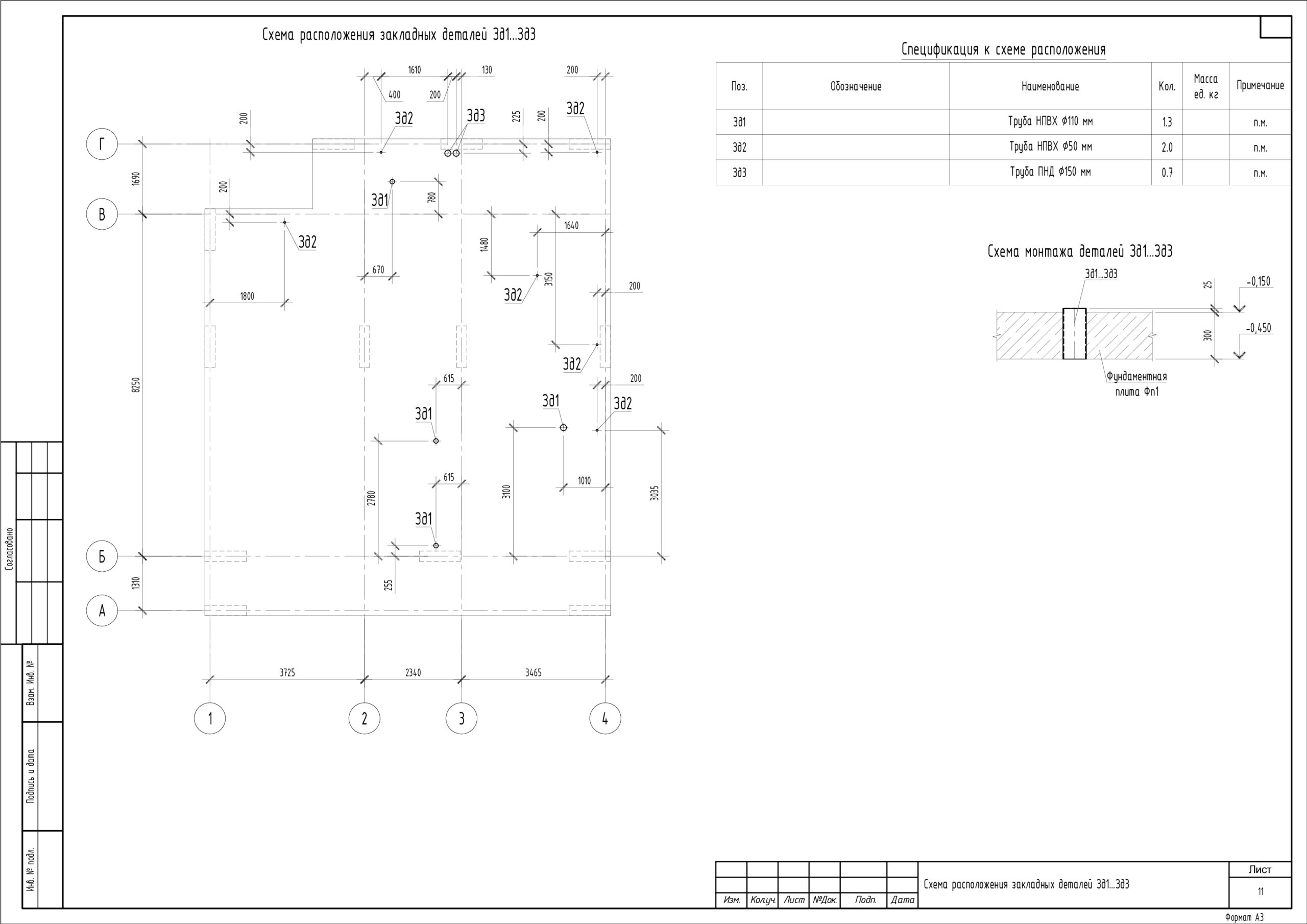

Схема расположения закладных деталей

На плане отражено расположение закладных деталей с привязками для прохождения инженерных коммуникаций, которые разрабатываются до начала строительства (КР)

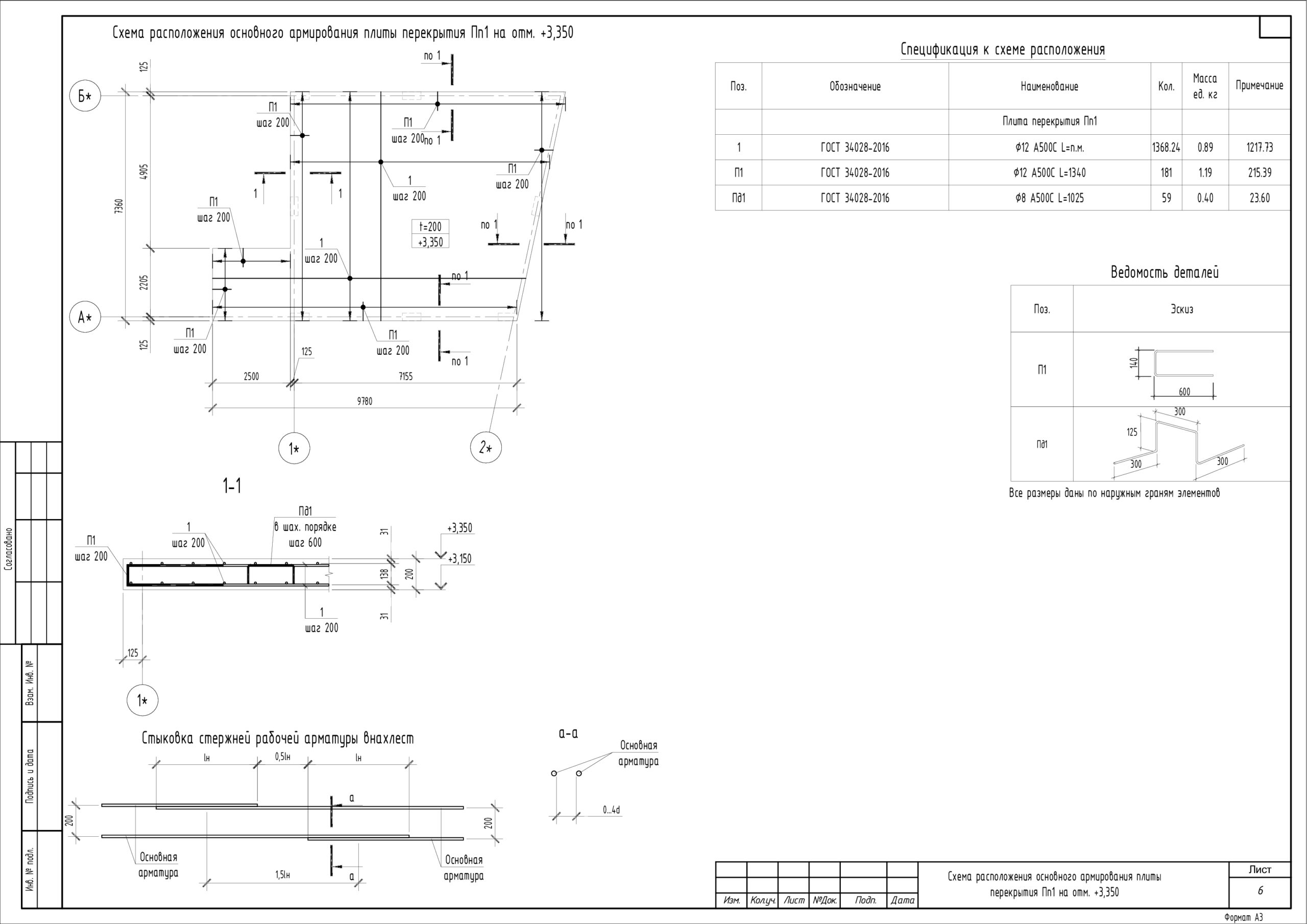

Схема расположения основного армирования плиты перекрытия Пп1

Схема расположения основного армирования плиты перекрытия Пп1 на отметке +3,350. На схеме отражено расположение основного армирования, дополнительных деталей и усилений арматурного каркаса. Показан типовой разрез по армированию плиты, детали и спецификация необходимого материала (КР)

Схема расположения стальных перемычек

На плане указаны элементы перемычек, их маркировка, ведомость и спецификация к схеме (КР)

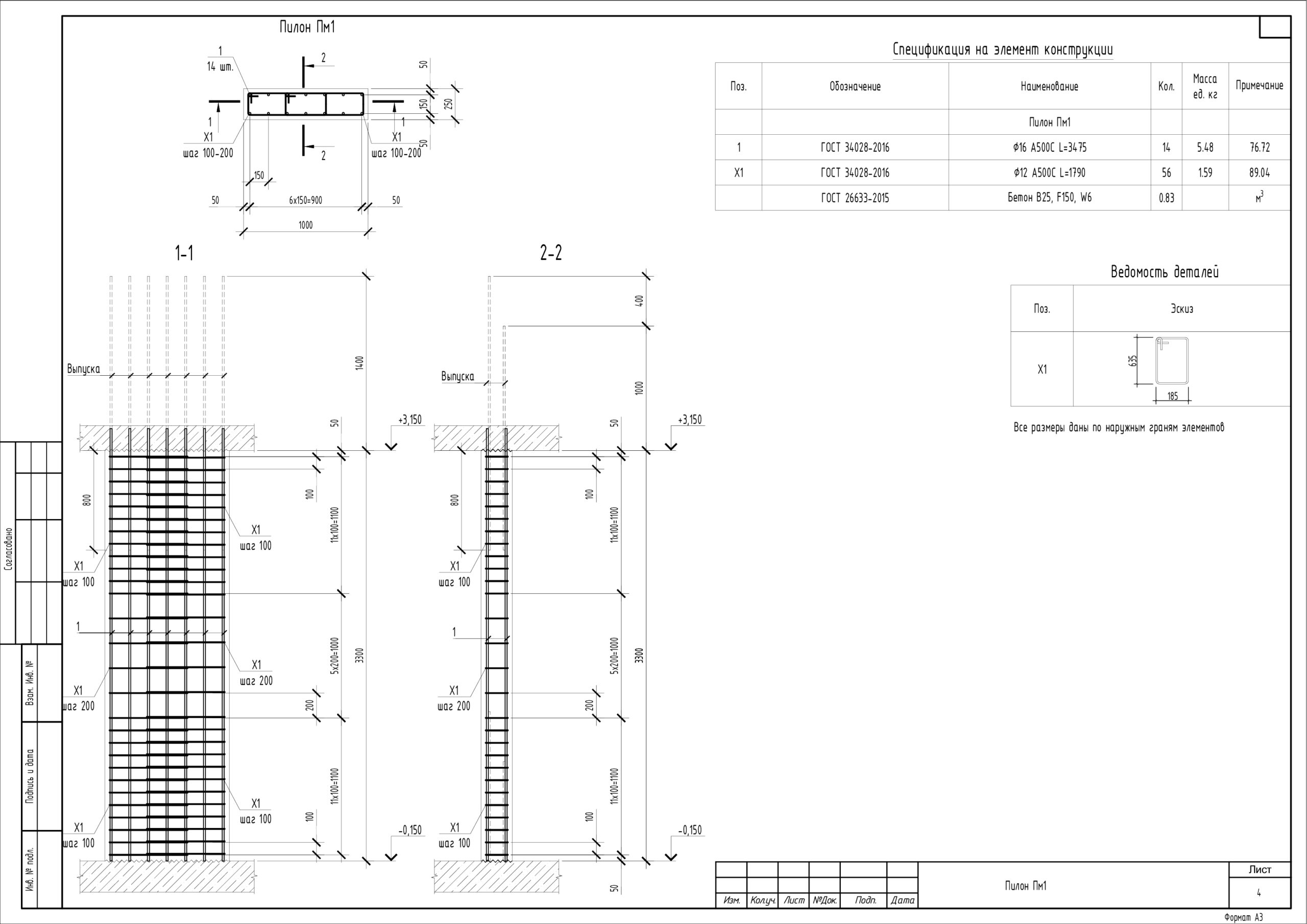

Пилон Пм-1

Конструкция данного дома – железобетонный каркас с заполнением. Основными элементами каркаса являются монолитные пилоны, расставленные по периметру здания и внутри. Данный лист демонстрирует арматурный каркас несущего элемента, с чёткой деталировкой и спецификацией (КР)

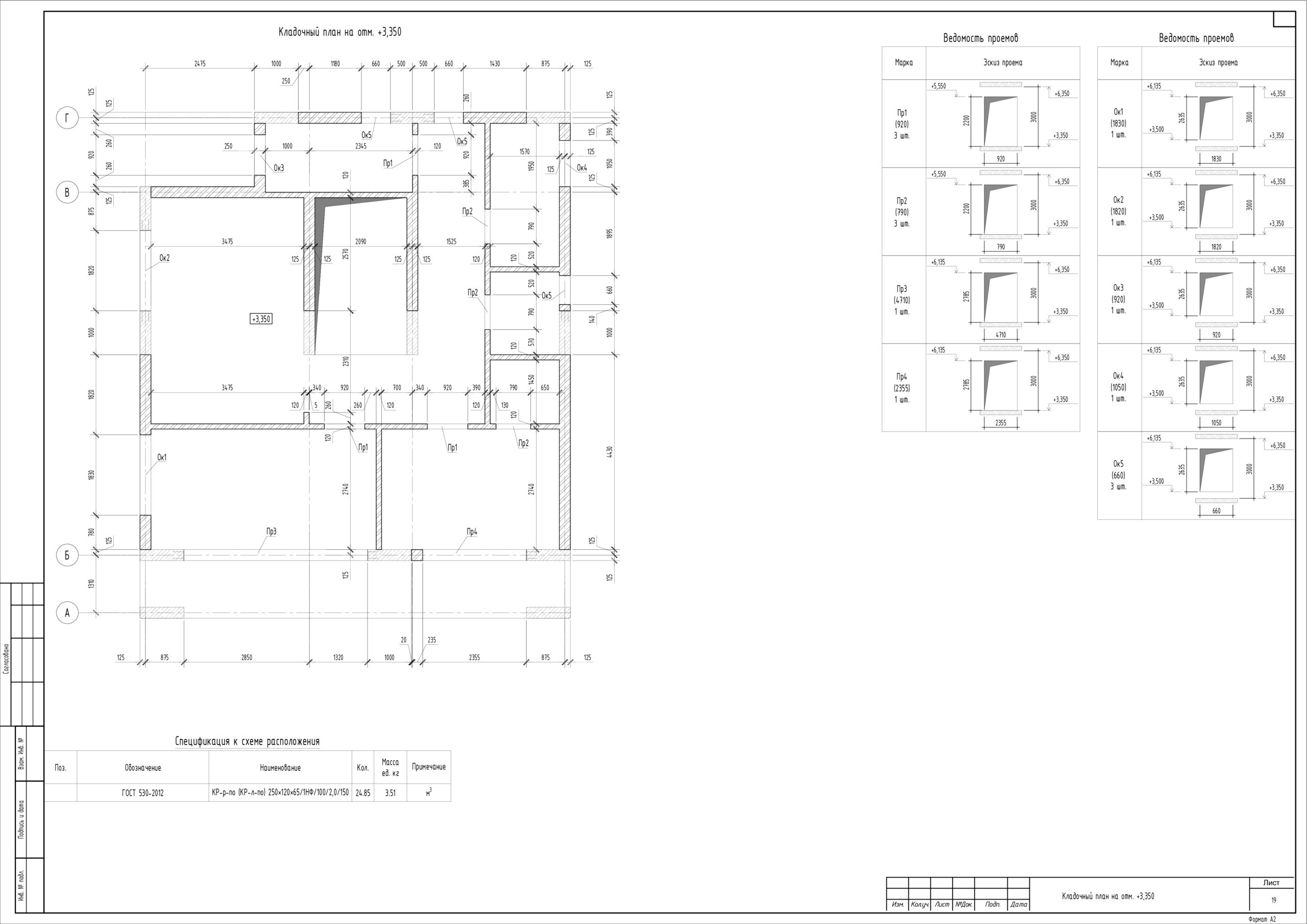

Кладочный план на отметке +3,350

Проектируемое здание имеет монолитный каркас, с заполнением керамическим кирпичом. На плане указаны стены и перегородки из кирпича, монолитные элементы силовой конструкции и все проёмы этажа – оконные и дверные. Проёмы замаркированы и детально отражены на этом же листе с привязками и характерными высотными отметками. Спецификация к данной схеме с количеством кирпича на этаж (КР)

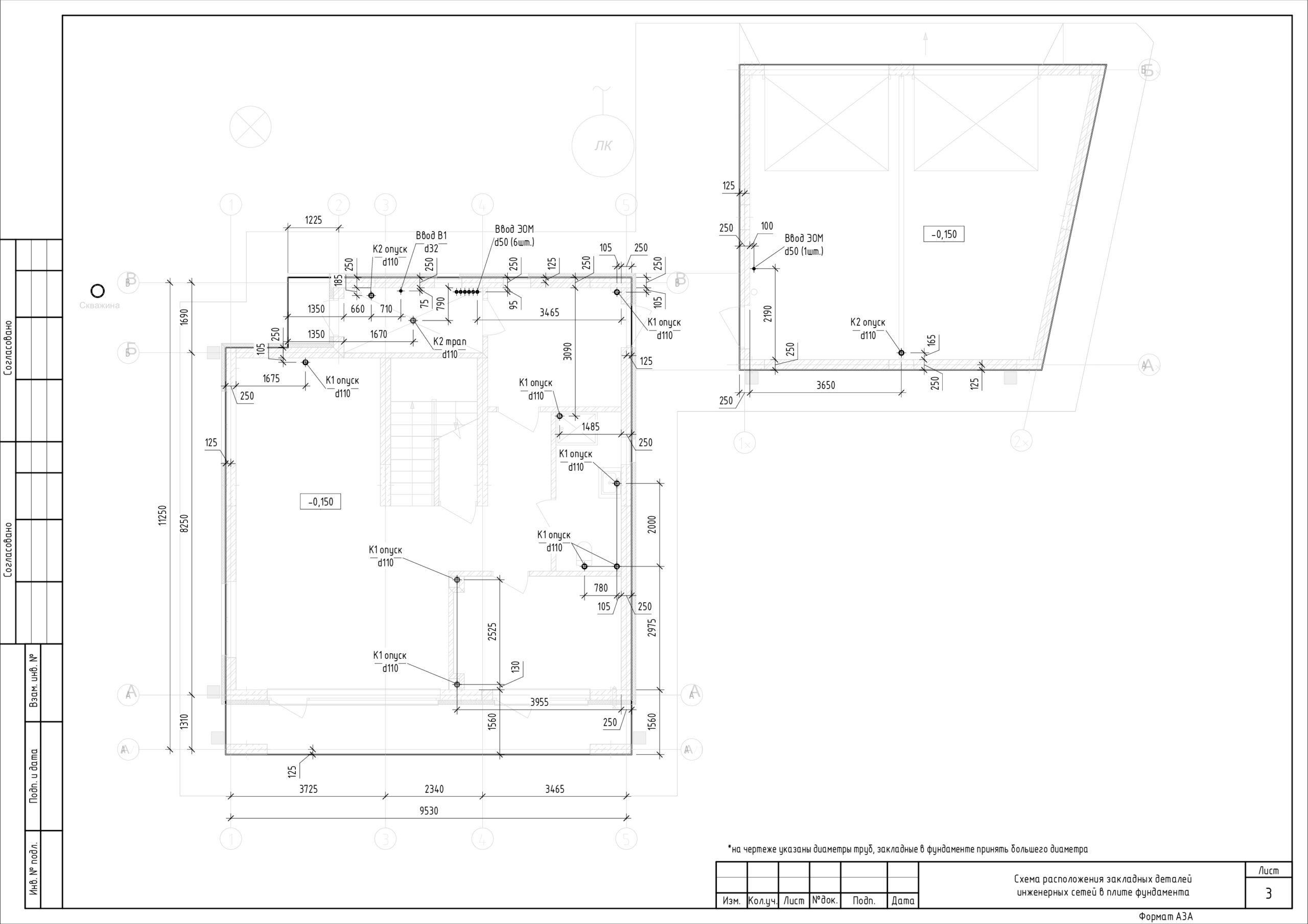

Схема расположения закладных деталей инженерных сетей в плите фундамента

На плане отражено расположение закладных деталей с привязками для прохождения инженерных коммуникаций, которые разрабатываются до начала строительства (НС)

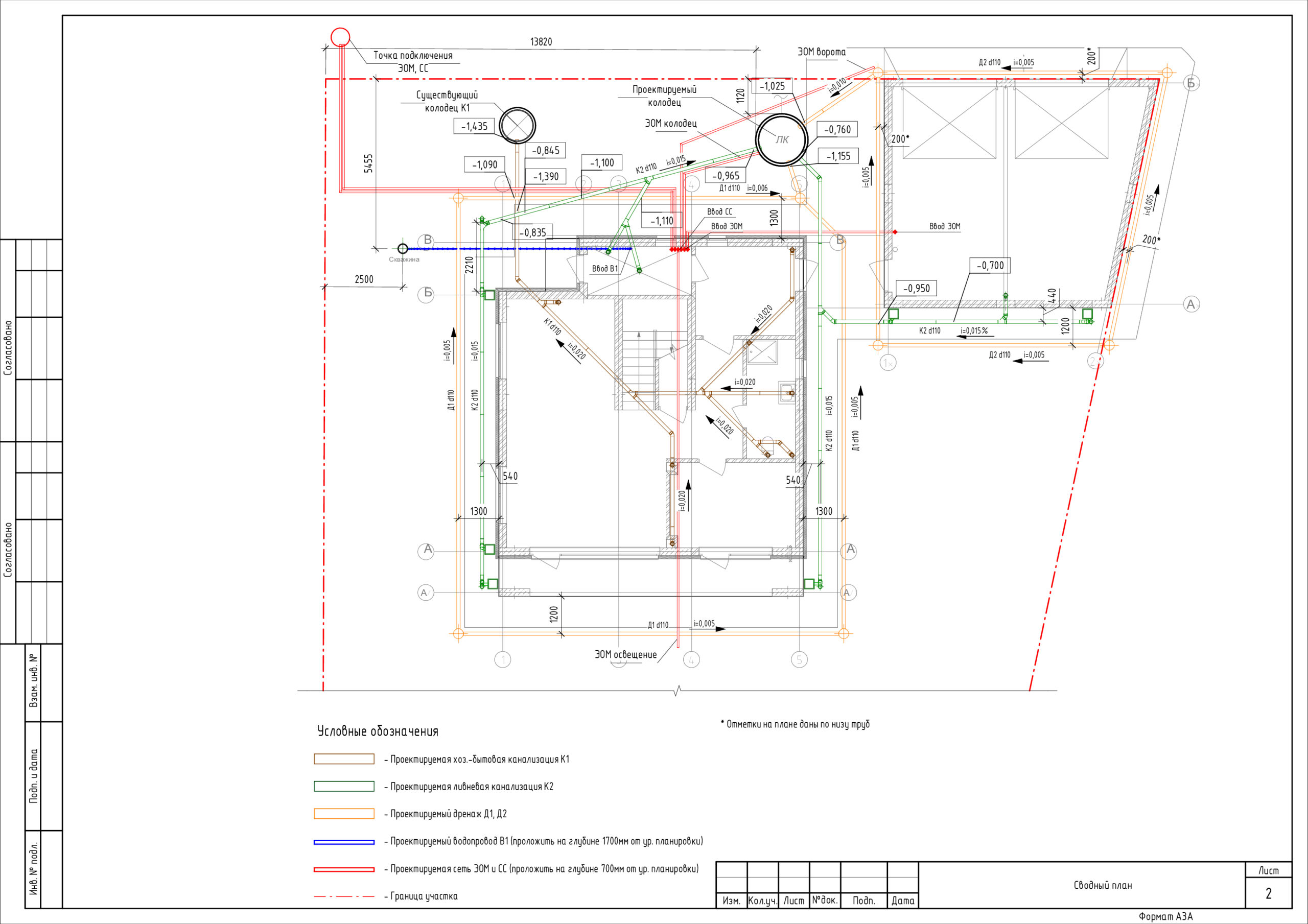

Сводный план НС

Сводный план позволяет заранее предусмотреть все закладные и выполнить устройство всех необходимых систем, с указанием необходимых уклонов для каждой сети. В данном случае сводный план сделан на комплекс зданий – дом и гараж (НС)

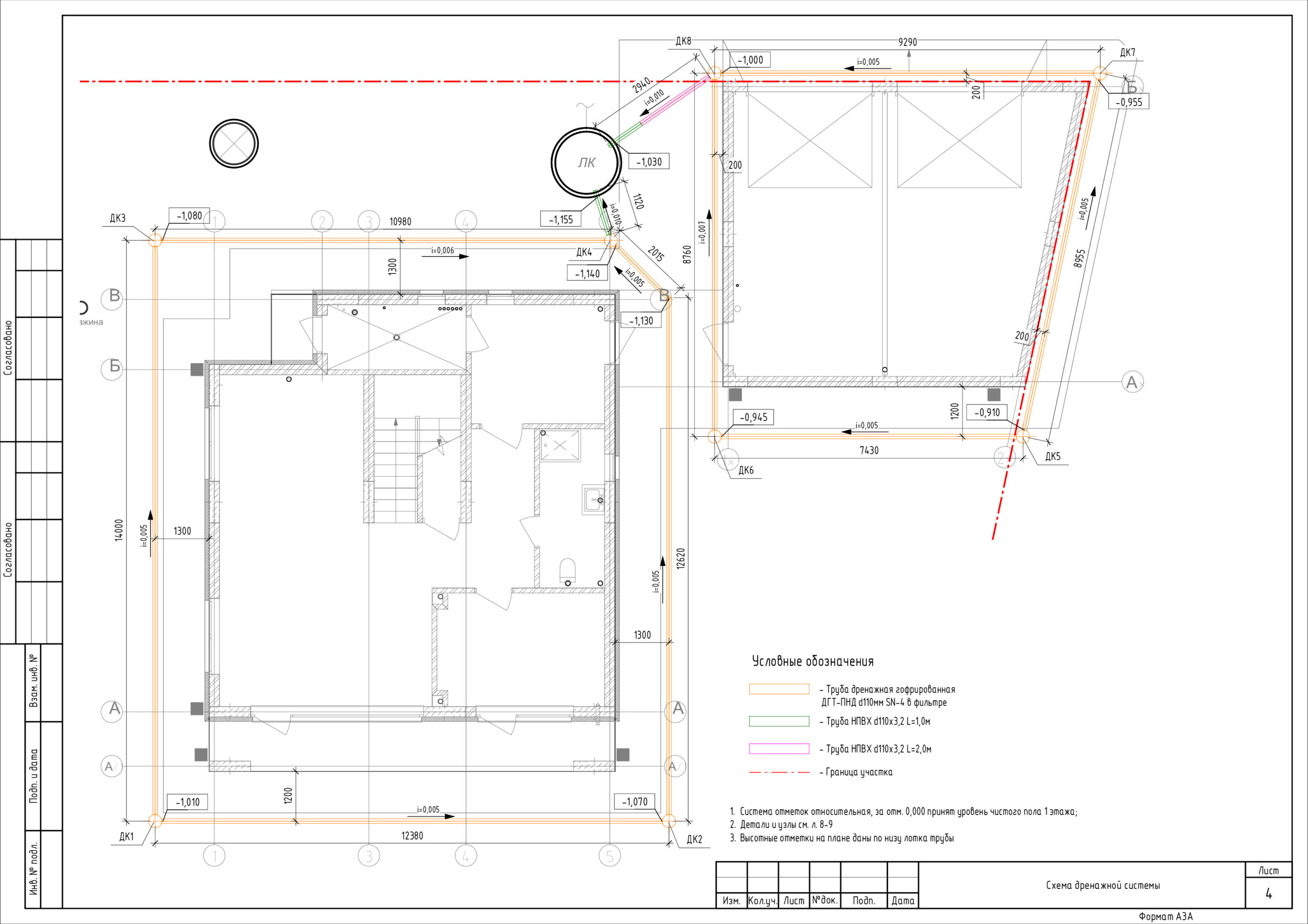

Схема дренажной системы

Отражает сеть дренажа, которая выполняется при устройстве плиты фундамента, и является его неотъемлемой частью, отводя от плиты воду. Каждый элемент замаркирован, имеет свою высотную отметку. План легко читаем (НС)

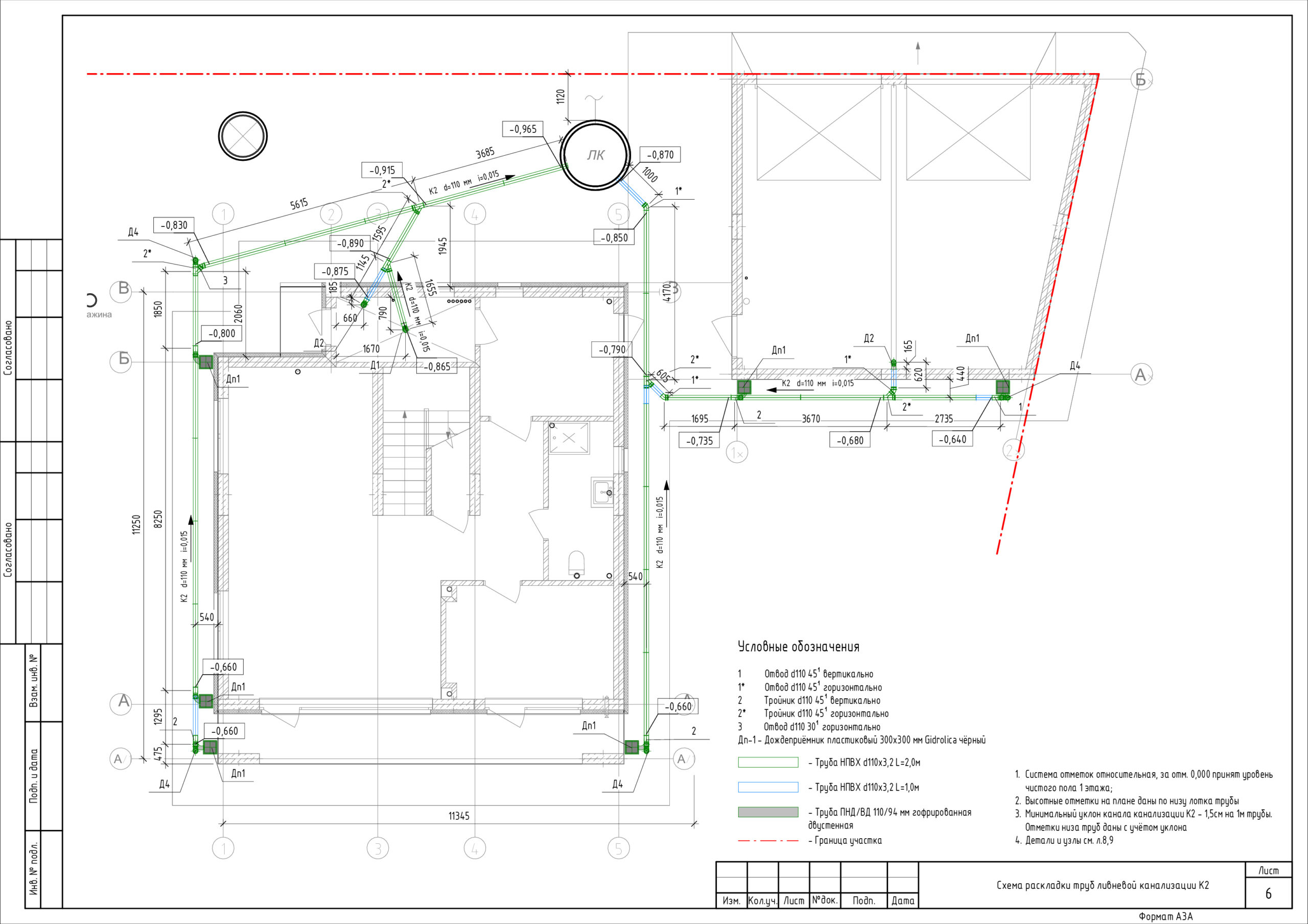

Схема раскладки труб ливневой канализации К2

Данная сеть разрабатывается для отведения дождевой воды с кровли и балконов дома. Система дождеприемников закрытого типа позволяет воде из труб попадать непосредственно в сеть, не допуская ливней воды на поверхности отмостки. Каждая деталь и элемент сети замаркированы, что делает их поиск в спецификации быстрым и удобным (НС)

Типовые узлы

Типовые узлы устройства систем дают наглядное понимание подключения элементов, устройства траншеи (НС)

Детали

Схема устройства колодца ЛК. На данном листе показаны типовые детали устройства сети канализации колодца ЛК. Указаны проектные высотные отметки, отметки входа/выхода труб, и маркировка элементов колодца (НС)

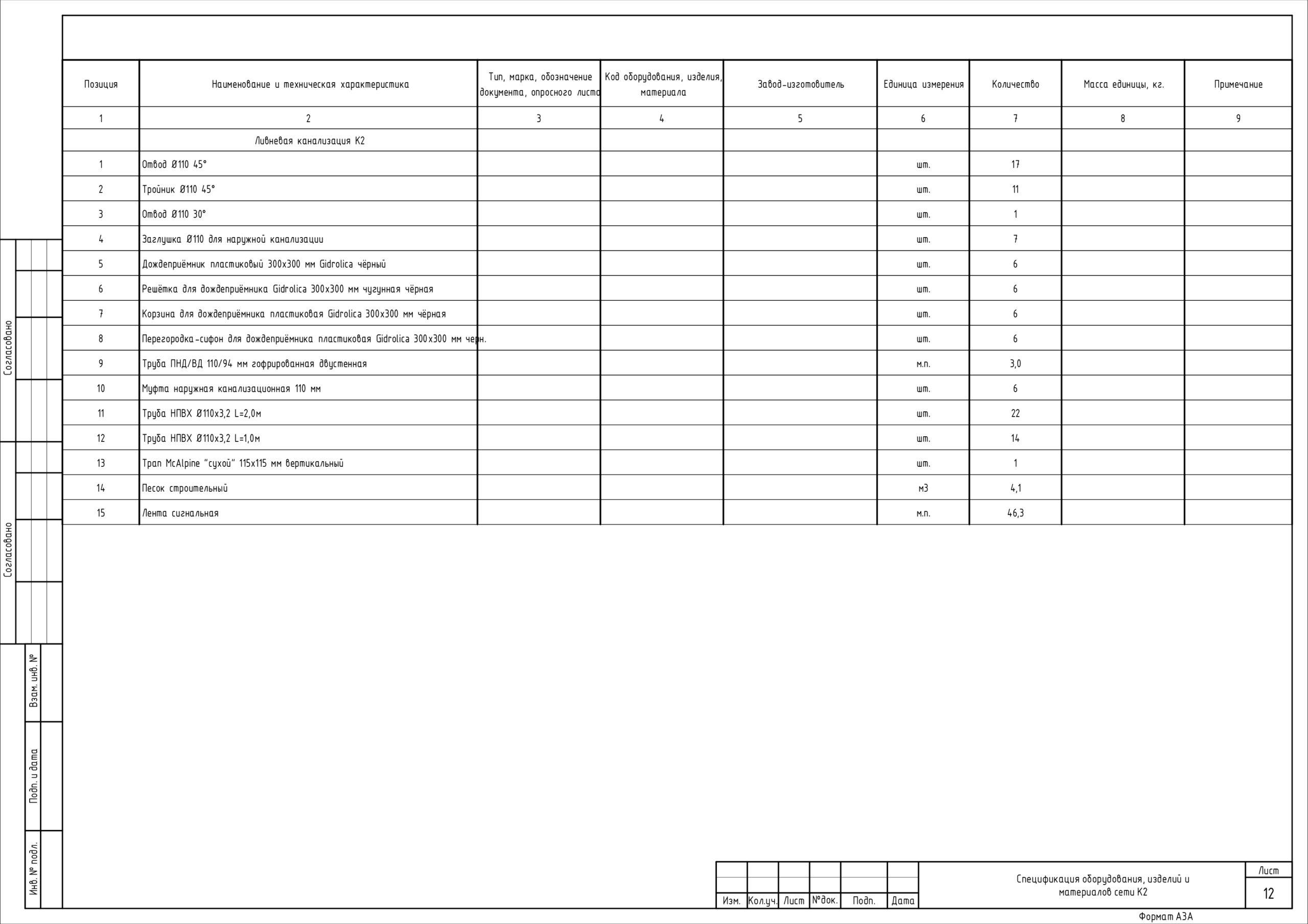

Спецификация оборудования, изделий и материалов сети К2

Данный лист содержит перечень всех необходимых материалов и их количество для устройства данной сети. На его основании можно сделать расчёт сметной стоимости (НС)

3D визуализация

Отличная возможность увидеть как будет выглядеть будущий дом

индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража

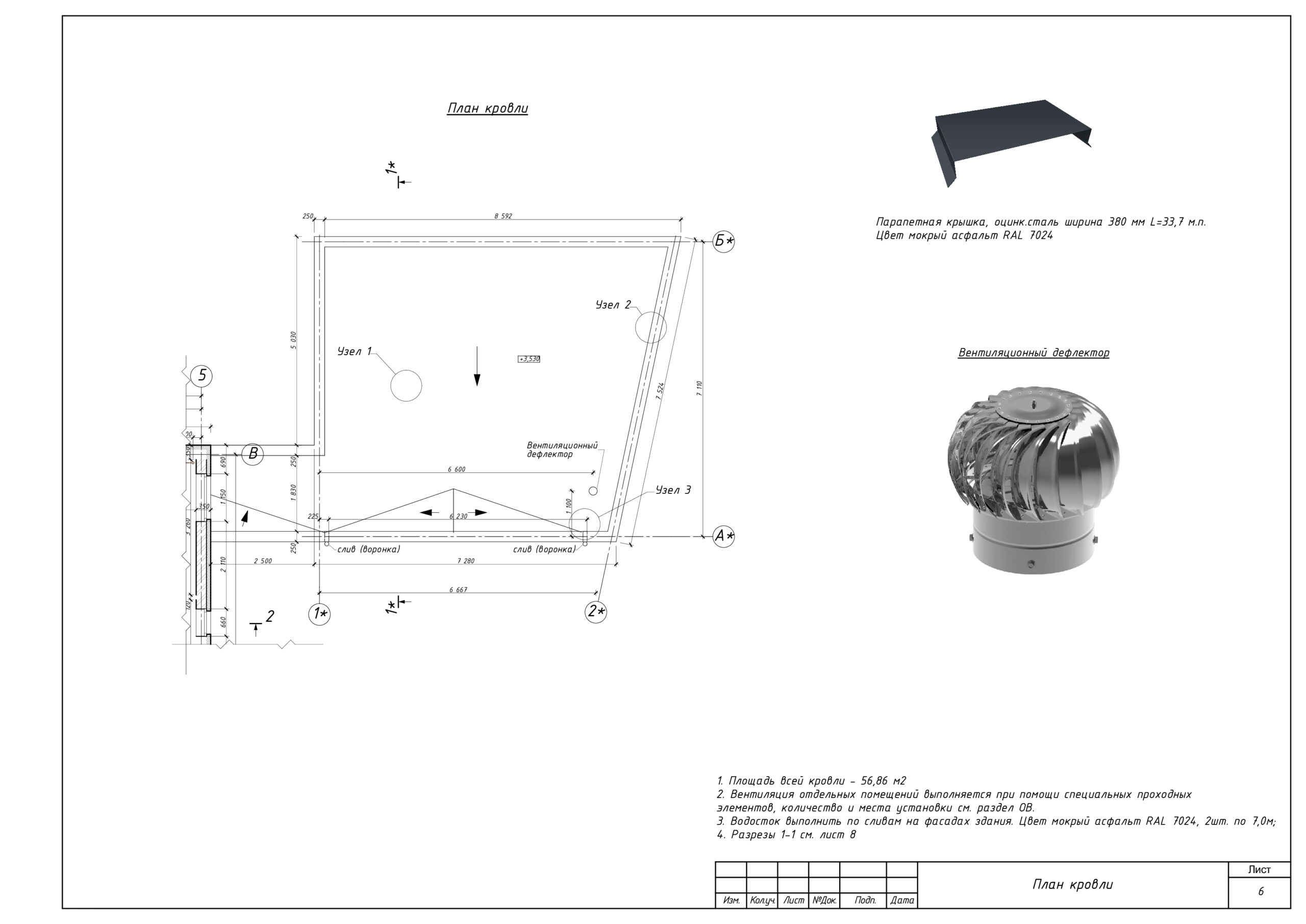

Чертежи

Некоторые элементы проекта дома

индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража
индивидуальный проект двухэтажного дома и гаража

Проект дома

1Площадь дома171,06м2
2Этажность2
3Материал стенЖБ каркас+кирпичное заполнение+гибкая керамика
4Форма крышиПлоская неэксплуатируемая
5Наличие подвалаНет
6Наличие кухни-гостинойДа
7Наличие террасыДа
8Наличие гаражаОтдельно стоящий
9Количество спален3
10Количество санузлов2

Проект гаража

1Площадь дома51,83м2
2Этажность1
3Материал стенЖБ каркас+кирпичное заполнение+гибкая керамика
4Форма крышиПлоская неэксплуатируемая
5Наличие подвалаНет
ЗАКАЗАТЬ ПРОЕКТ ГАРАЖА И ДОМА

Разработка проекта дома и гаража

В качестве примера приведены некоторые листы проекта (нумерация принята по файлу)

Ниже вы можете скачать часть проектной документации и чертежей для проекта.
