Для того чтобы убедиться в том, что наши проекты домов продуманы до мелочей и выполнены безупречно, а при строительстве не возникнет проблем предлагаем пример одного из наших индивидуальных проектов.
Этот проект выполнен нашими специалистами. Кейс содержит краткое описание работ, чертежи, визуализация, фото на всех этапах строительства.
Проекты от компании Мой Дом Проект отвечают всем требованиям, которые выдвигают заказчики. Построив дом по проекту, который разработали мы вы можете быть уверены, что дом окажется добротным, долговечным, безопасным, красивым, надёжным, комфортным. И если
вы разумно подходите к расходам, если цените профессионализм и добросовестность доверьте проектирование дома и любого другого объекта частного строительства нам.
Наименование объекта: жилой дом в Москве.
Дата начала разработки проекта – ноябрь 2024 года.
Срок разработки проекта дома – 3 месяца.
Разрабатываемые разделы: архитектурные решения, конструктивные решения, наружные сети.
Как только начнётся строительный сезон, то есть по установлению положительных температур, начнётся строительство с осуществлением технадзора по ключевым этапам строительно-монтажных работ.

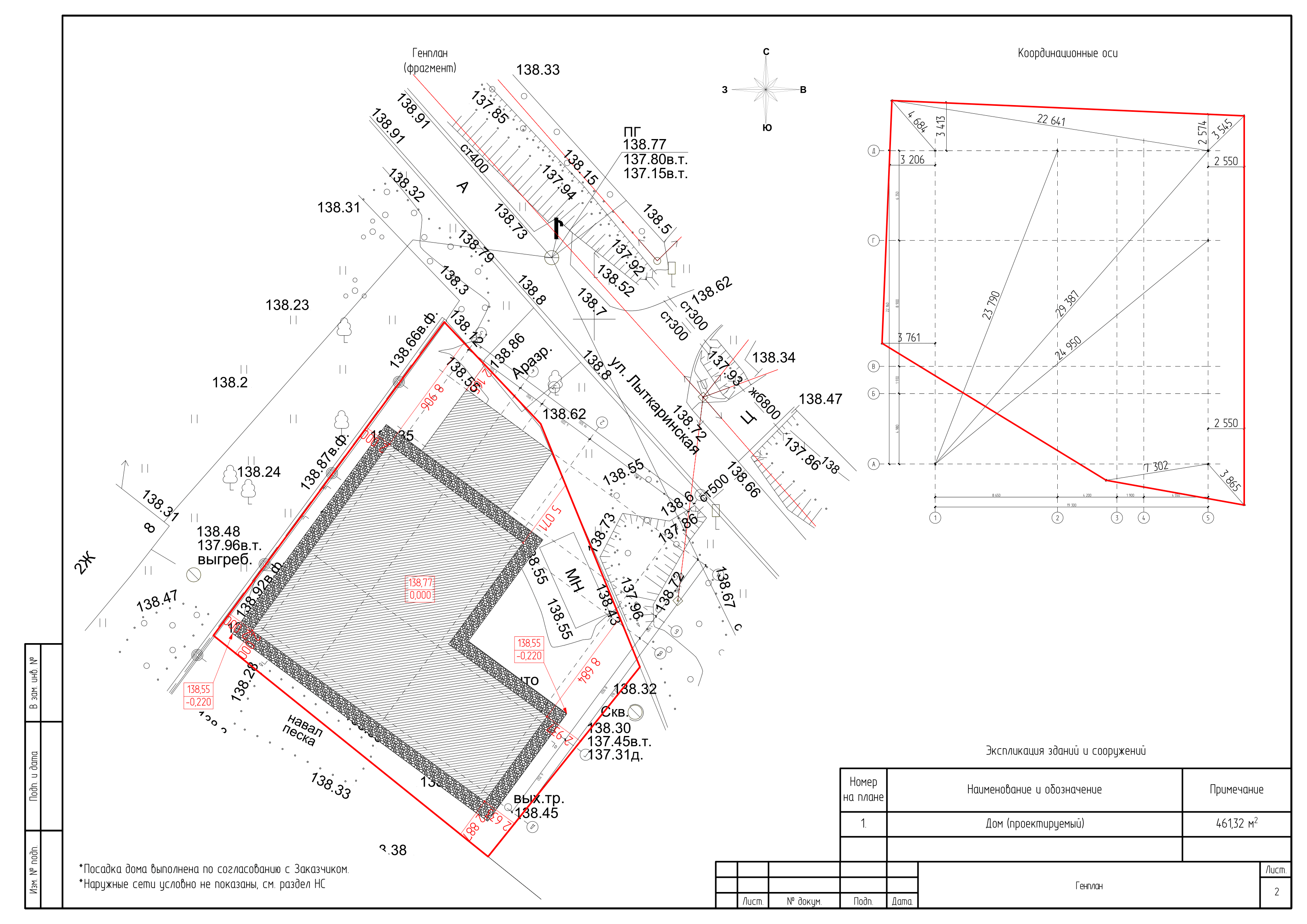

Данный лист отражает расположение дома на участке с учётом действующих норм по застройке, отступы от границ участка заранее согласованы Заказчиком с администрацией района, учтены особенности рельефа. Участок небольшого размера сложной многоугольной формы, с выходом на центральную улицу, со всех сторон окружён зелёным массивом. В данном случае на генплане нет отображения проектируемых сетей, в силу дальнейшей нечитаемости.
На данном листе отражён главный фасад. Посадка здания подразумевает въезд под навес вплотную от ворот. Весь вид на дом открывается слева от навеса, просторная лужайка, скрытая от ветра стенами дома с видом на витражные окна кухни-гостиной (АР).
Боковой вид на дом с широким обзором (АР).
Угловой вид, охватывает задний и боковой фасад с техническим входом (АР).

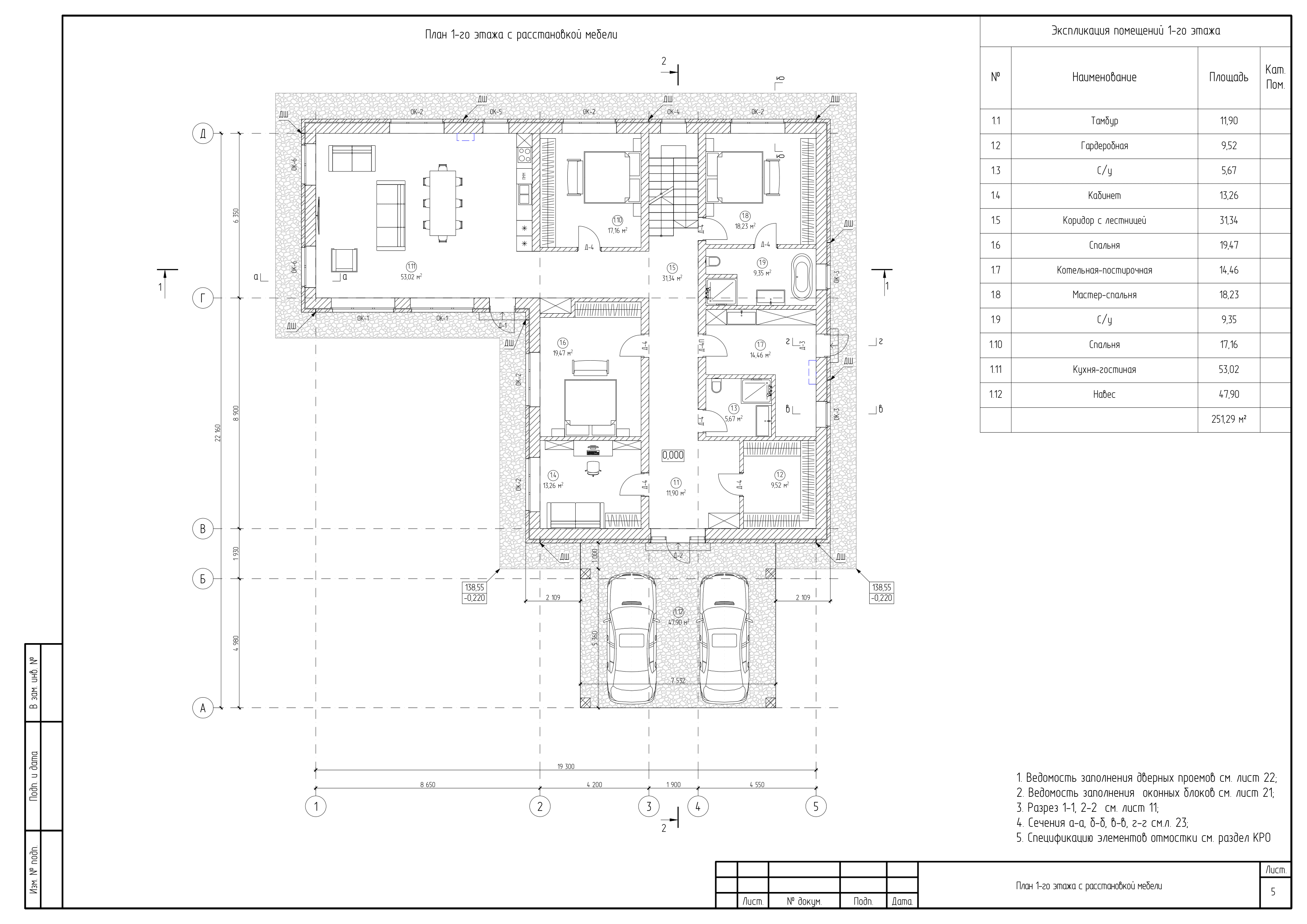

План с расстановкой мебели. Планировочные решения выполнены исходя из пожеланий заказчика под большую семью из 5-6 человек. Планировка предусматривает разделение дома на 2 блока – спальный блок с 3-мя просторными спальнями, кабинетом и блок большой кухни-гостиной с большими витражными окнами (АР).
Огромное пространство этажа подразумевает свободную планировку в дальнейшем. Конструктивными решениями предусмотрены опорные колонны, не усложняя тем самым конструкцию дома и оставляя полёт фантазии в организации пространства (АР).

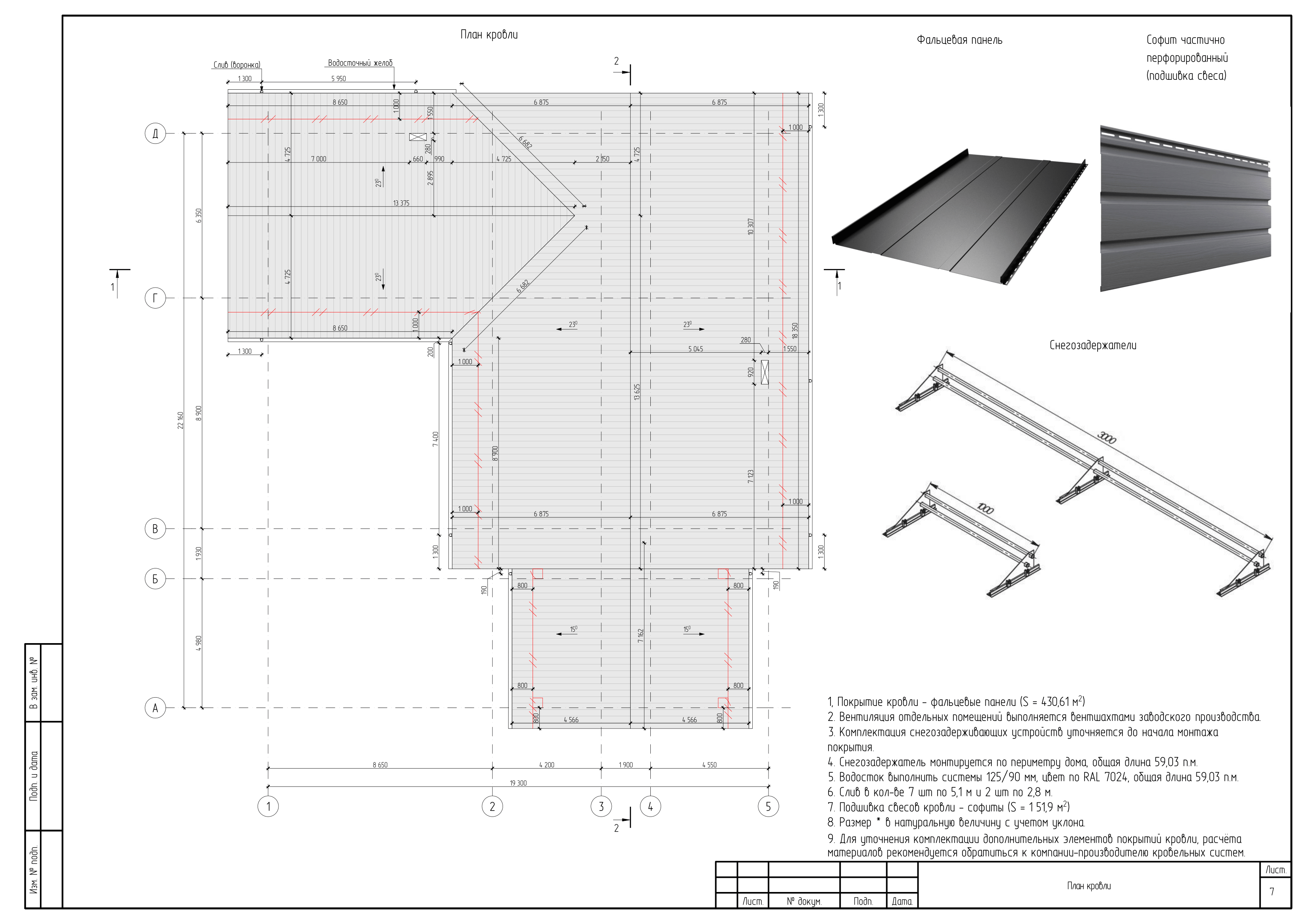

Проектом предусмотрена простая двускатная крыша на каждый блок дома, с разными уровнями конька. Покрытие фальцевыми панелями с утеплением и изоляцией по свесу уменьшит шум дождя и сделает пребывание на 2-ом этаже более комфортным. Шахты в данном проекте предусмотрены заводского изготовления комплектующиеся сразу всеми проходными элементами и колпаками, что позволяет смонтировать всё в верной последовательности и тем самым исключить протечки (АР).

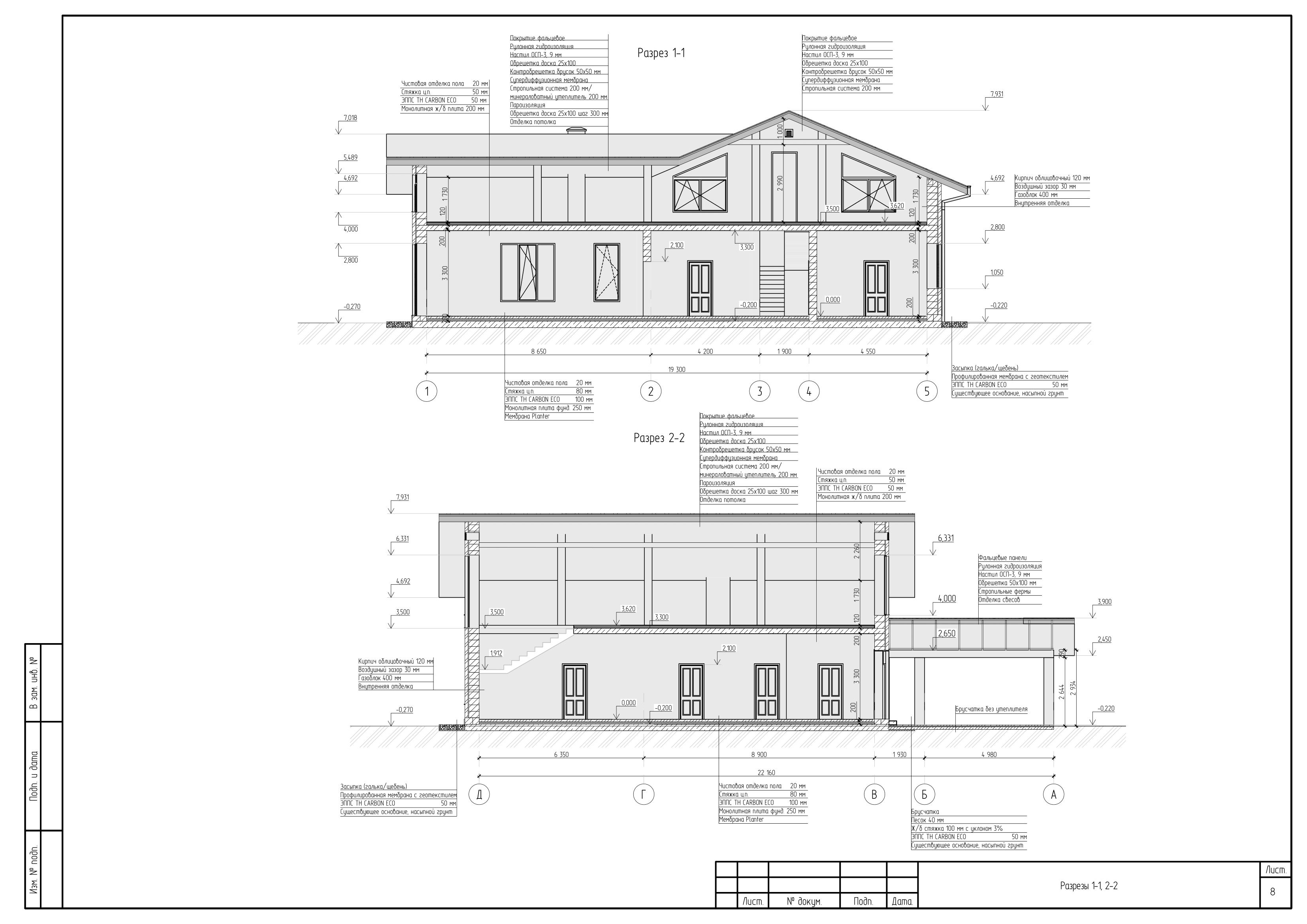

Отражают высоту этажей, отметки коньков, свесов, оконных и дверных проёмов, а также пироги основных конструкций (АР).

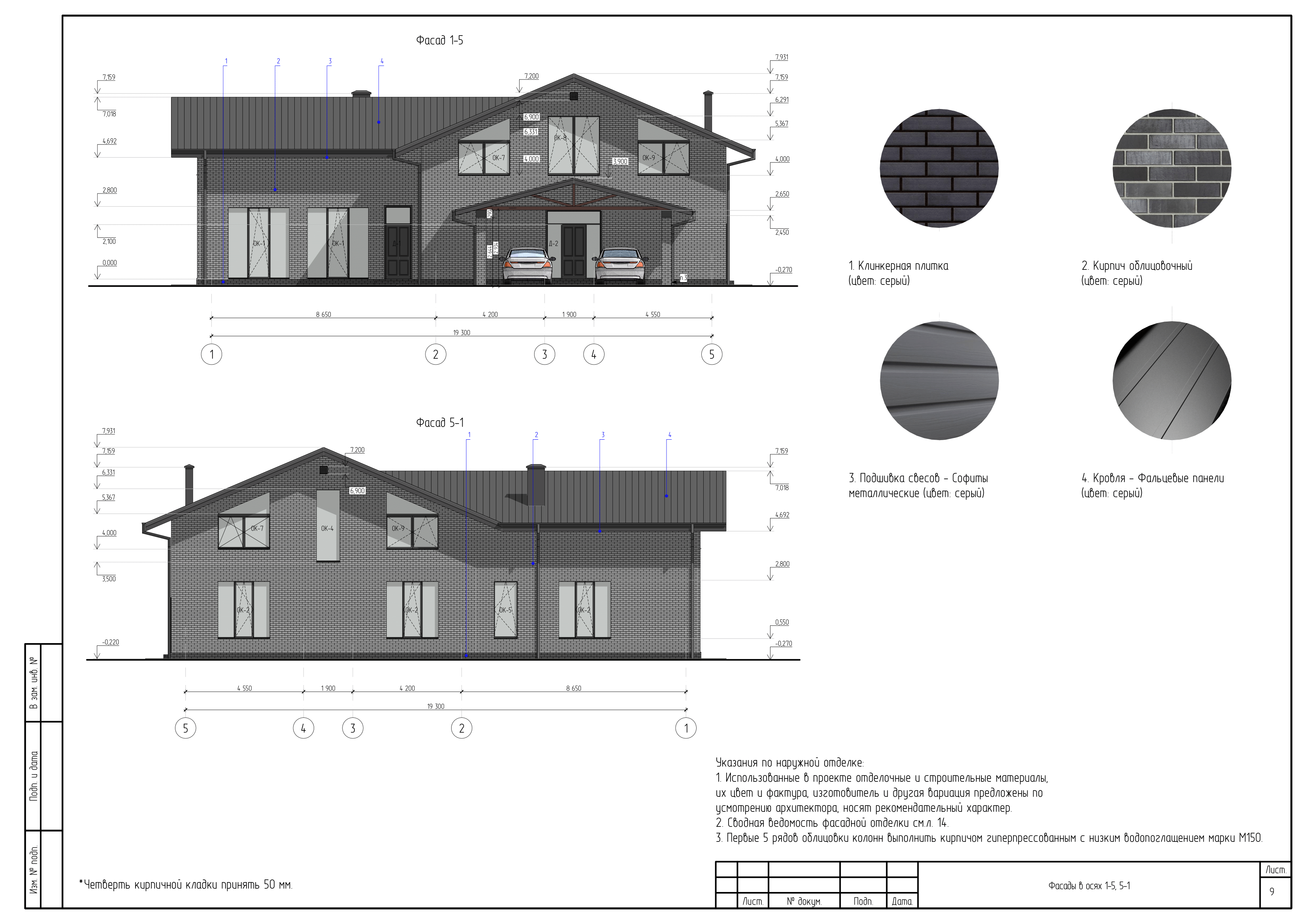

Детальная проработка с указанием материалов фасадной отделки, образцами материалов, высотными отметками (АР).
Таблица отражает наш серьёзный подход к проектированию. На каждом проектируемом объекте обязательно выполняются поверочные расчёты. Учитываются все возможные нагрузки и добавляются коэффициенты запаса в соответствии с методикой расчёта (РР).
Исходя из полученных значений определяется максимальное давление в основании фундамента, которое в результате должно быть меньше, чем несущая способность фундамента (РР).
Исходя из полученных значений определяется максимальное давление в основании фундамента, которое в результате должно быть меньше, чем несущая способность фундамента (РР).
После проведения расчёта описывают вывод, в котором содержится краткая информация по габаритам и армированию – это является заданием для подготовки рабочих чертежей плиты фундамента (РР).
На данном листе показана отправная точка строительства – котлован. Просчитаны все высотные отметки для устройства подушки фундамента, угол откопки котлована. На данном этапе закладываются закладные детали будущей инженерной сети дома (КР0).

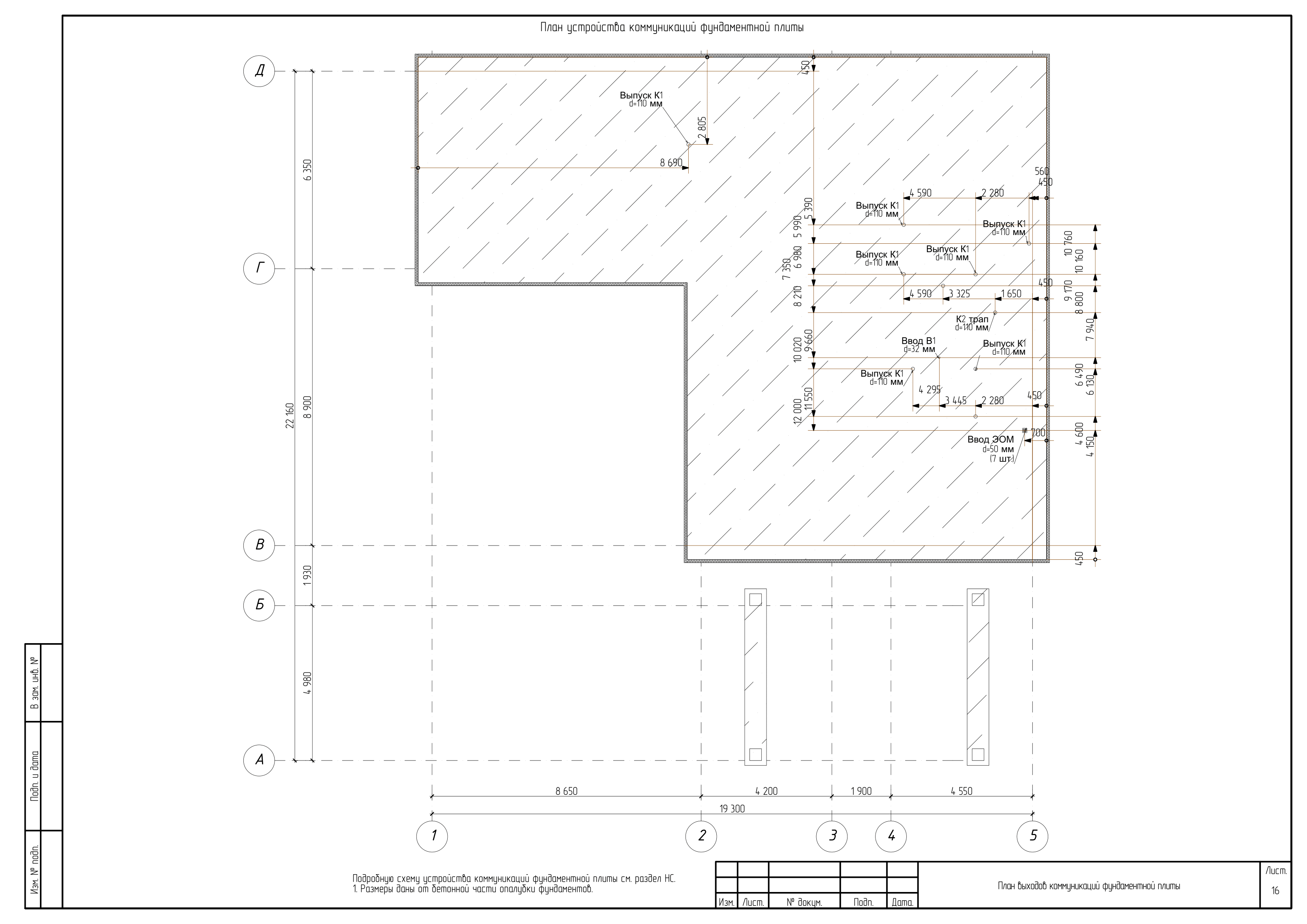

План выходов коммуникаций - отражено расположение закладных деталей для прохождения инженерных коммуникаций, которые разрабатываются до начала строительства (КРО).
Разрезы и спецификации деталей фундаментной плиты. Детально проработаны основные сечения по фундаменту, деталировка элементов армирования (КРО).

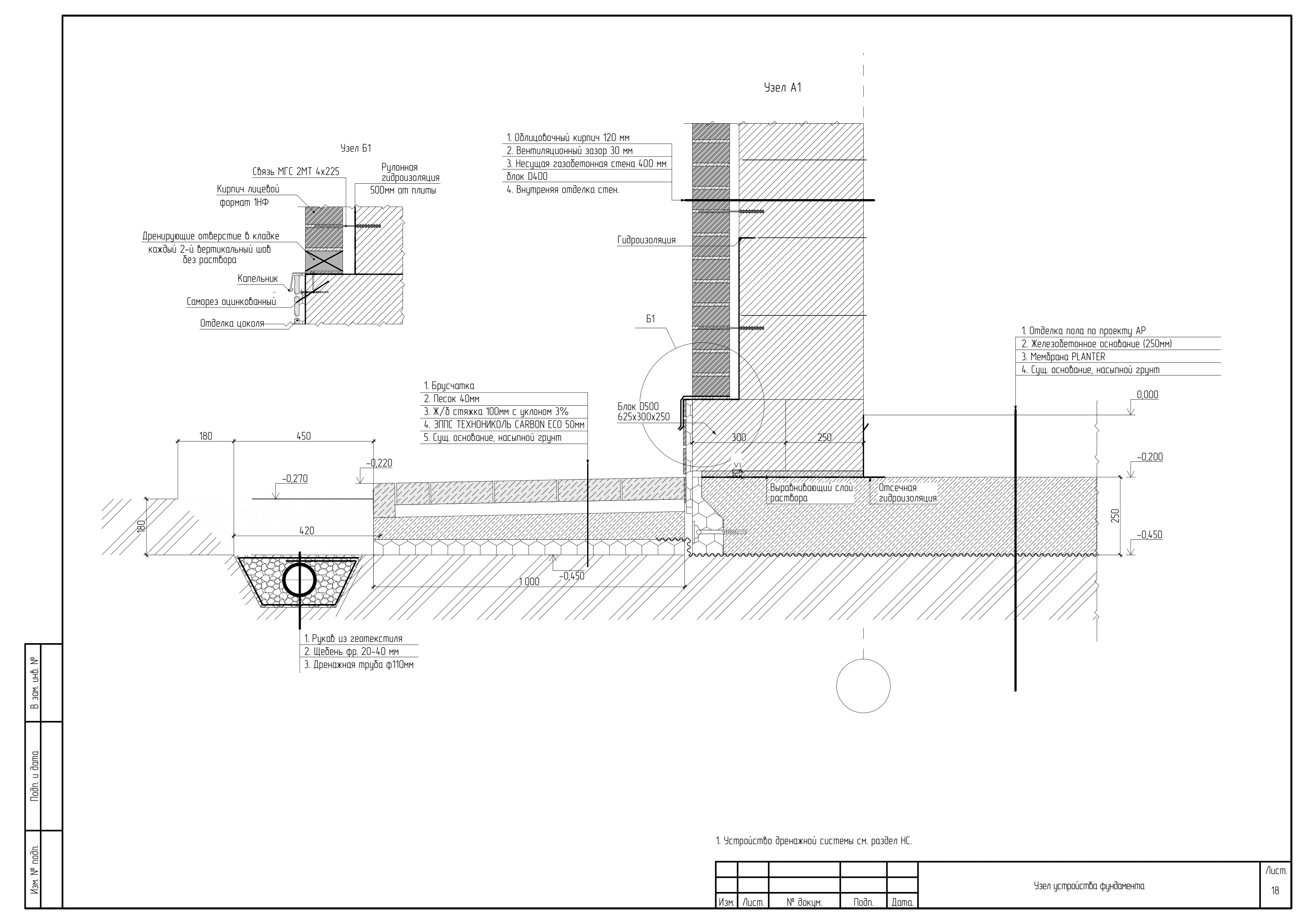

Детальная проработка примыкания отмостки к зданию, устройство дренажа, который обеспечивает отвод воды от фундамента дома. Показано устройство кладки стен и облицовки, изоляция первых рядов (КРО).

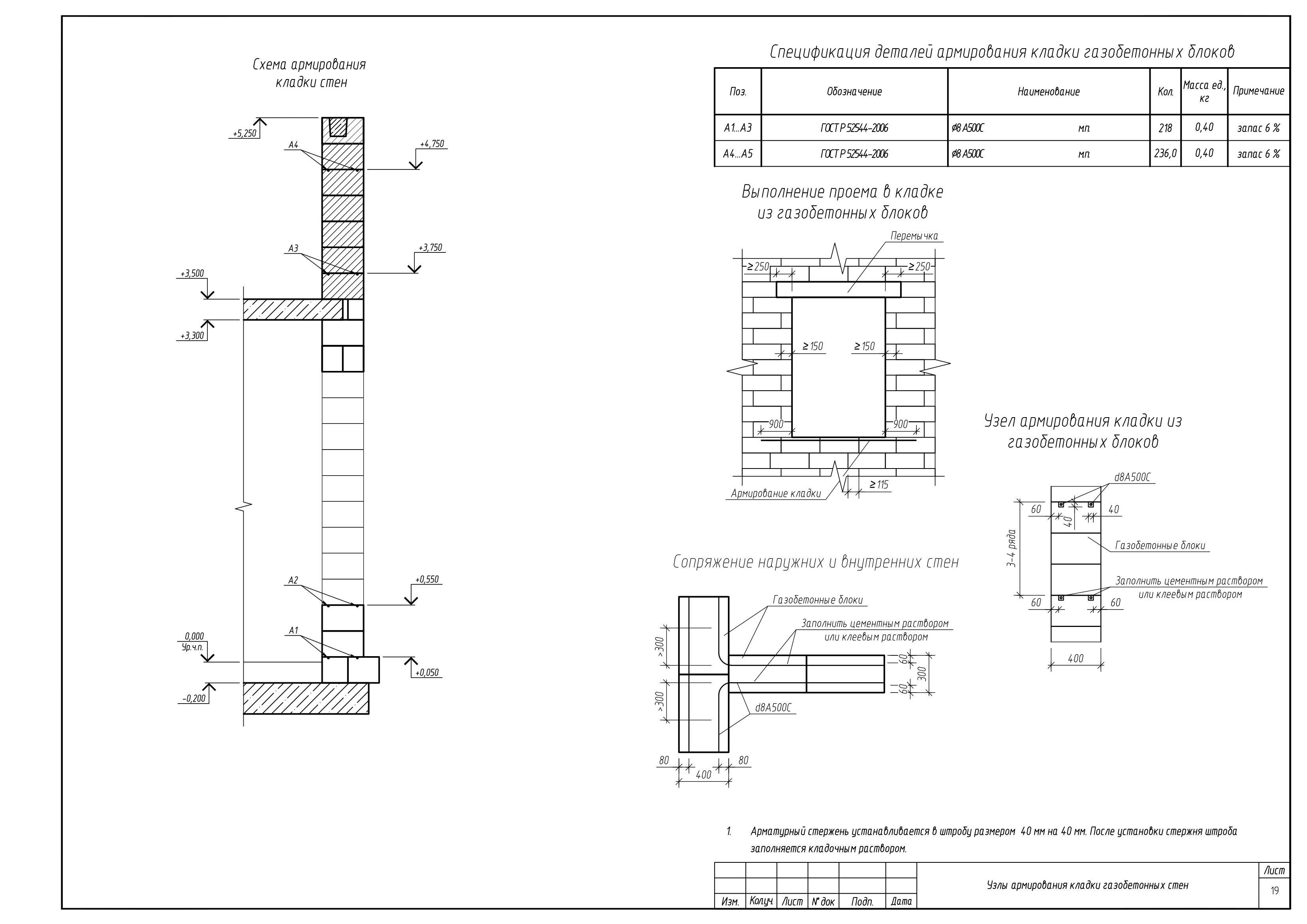

Конструкция стен из газобетона практически всегда содержат элементы конструктивного армирования для исключения осадочных и температурных трещин. На данном листе отражены эти элементы армирования и узлы (КР1).

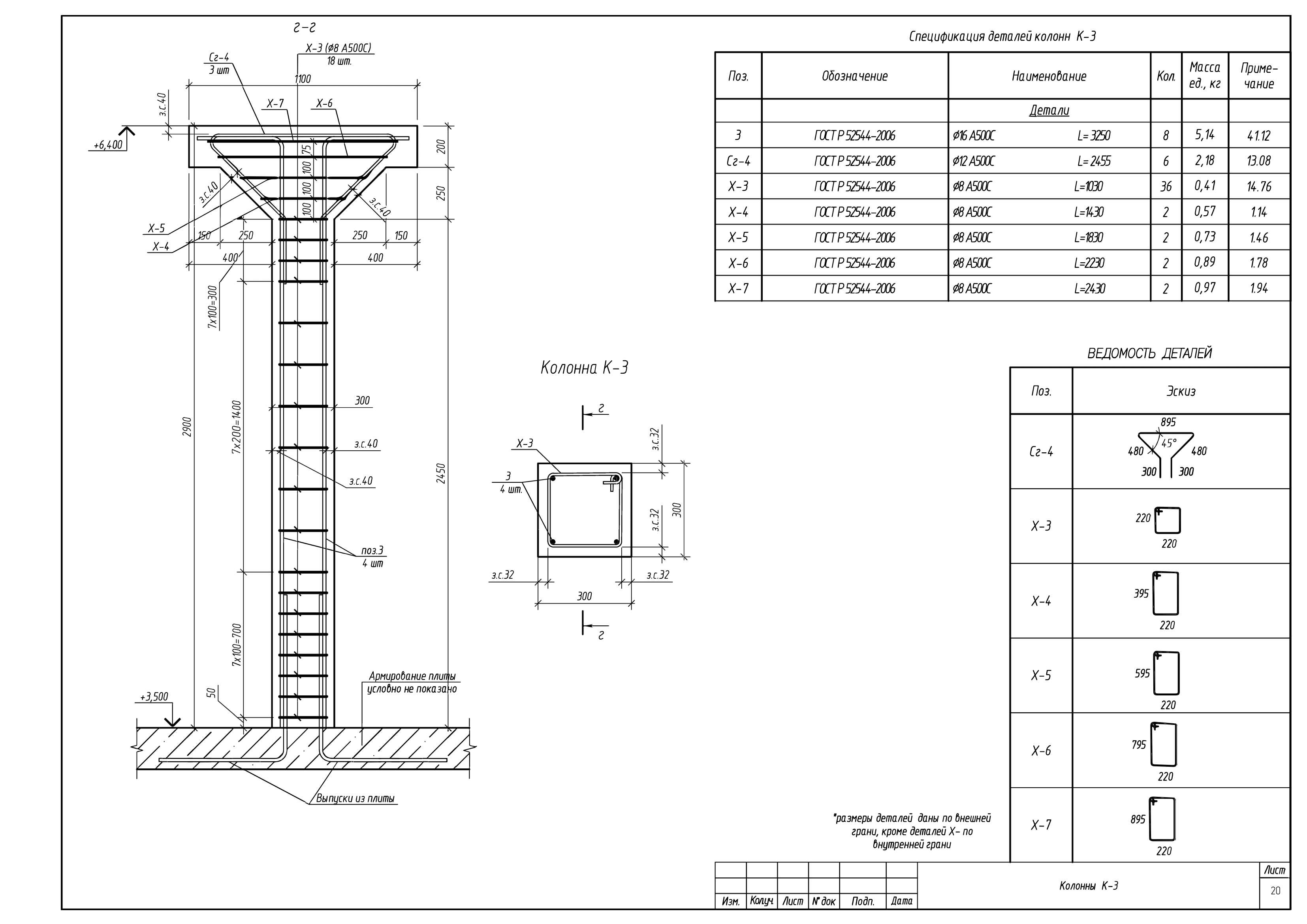

Детальная проработка колонн второго этажа, за счёт которых у Заказчика есть возможность организовать пространство на своё усмотрение. Данный лист содержит все элементы армирования и спецификацию (КР1).

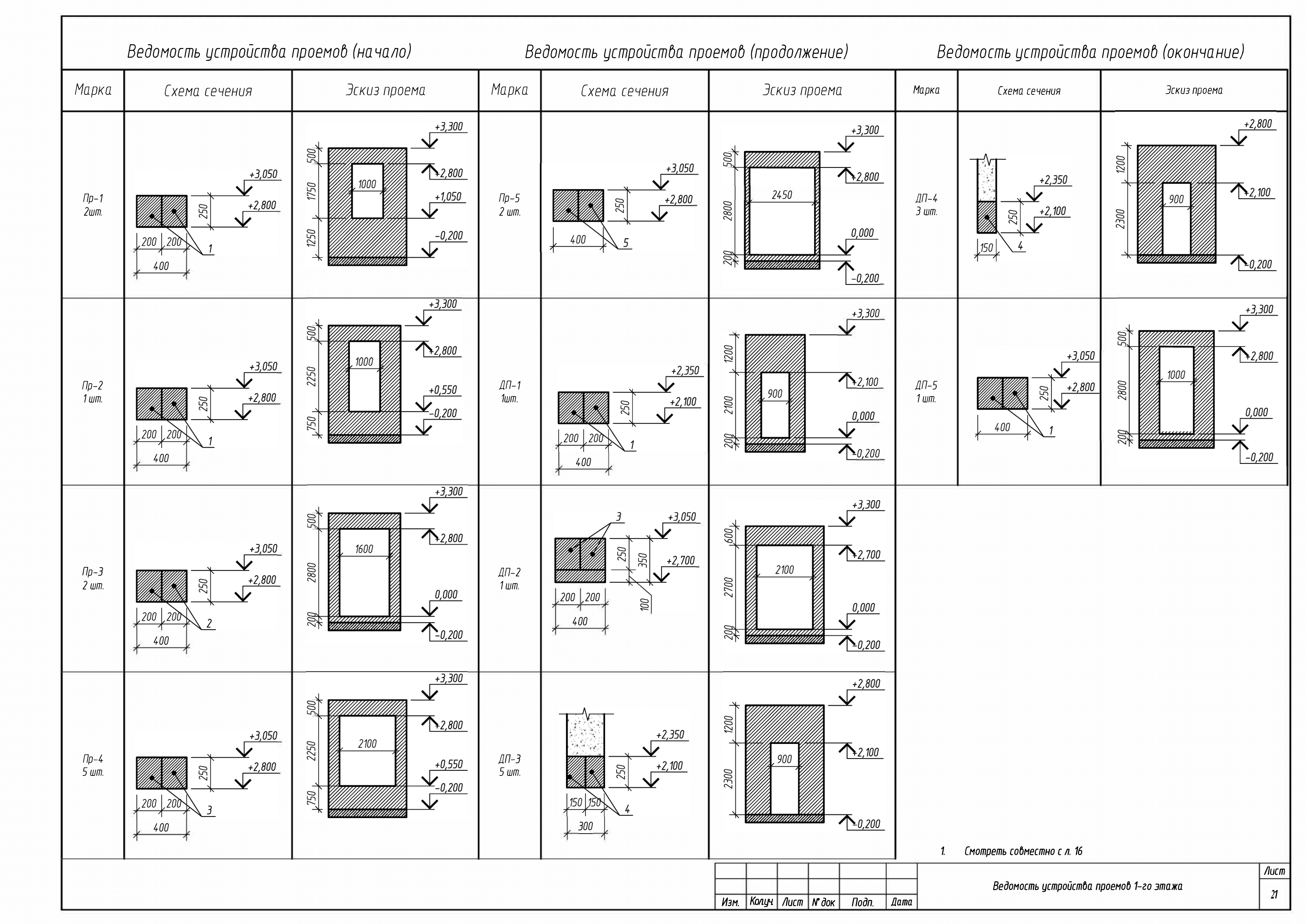

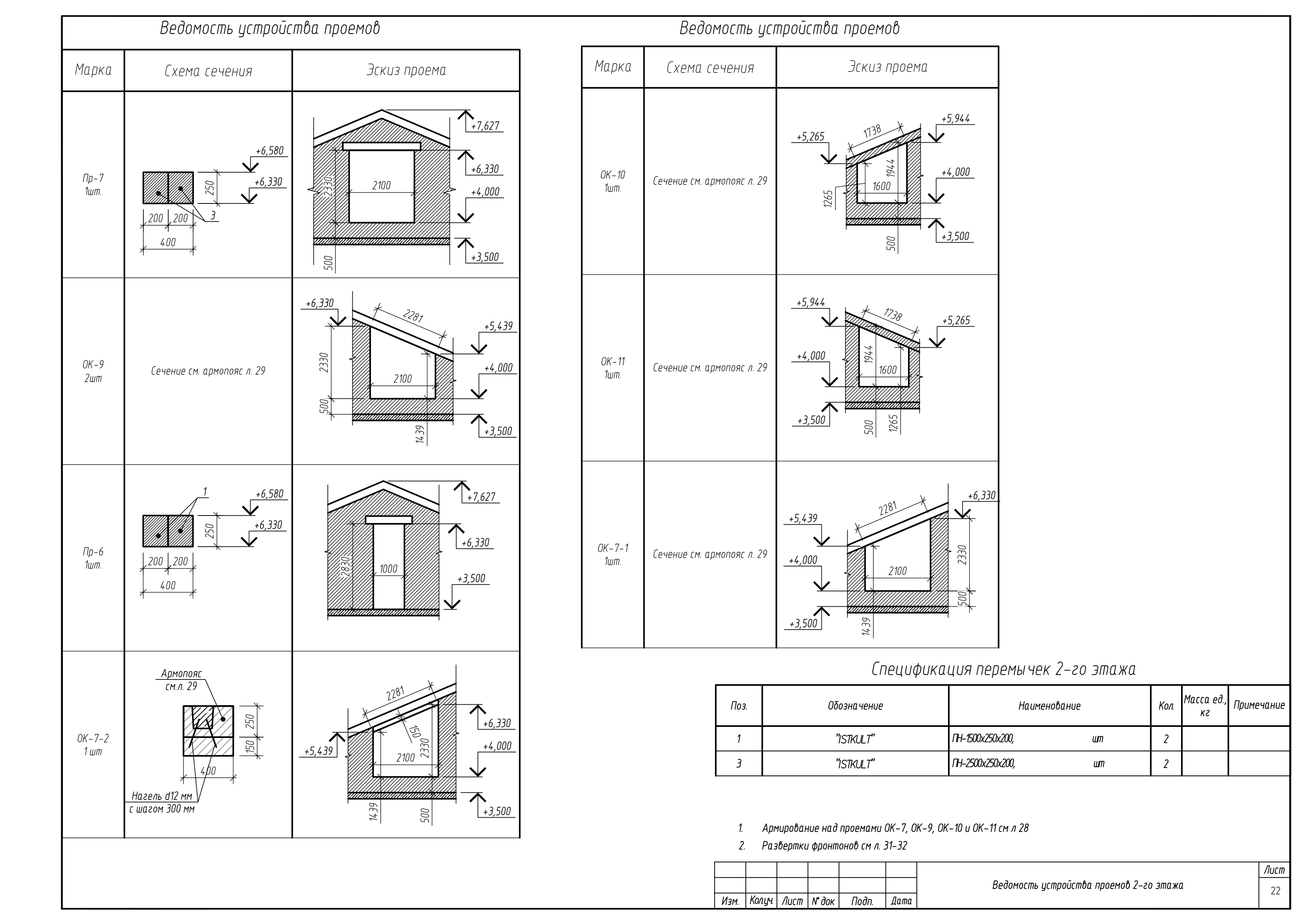

В проекте предусмотрены большие витражные конструкции и окна трапециевидной формы, чтобы витражные конструкции прослужили долгое время, разработаны данные листы с деталировкой перемычек над проёмами (КР1).

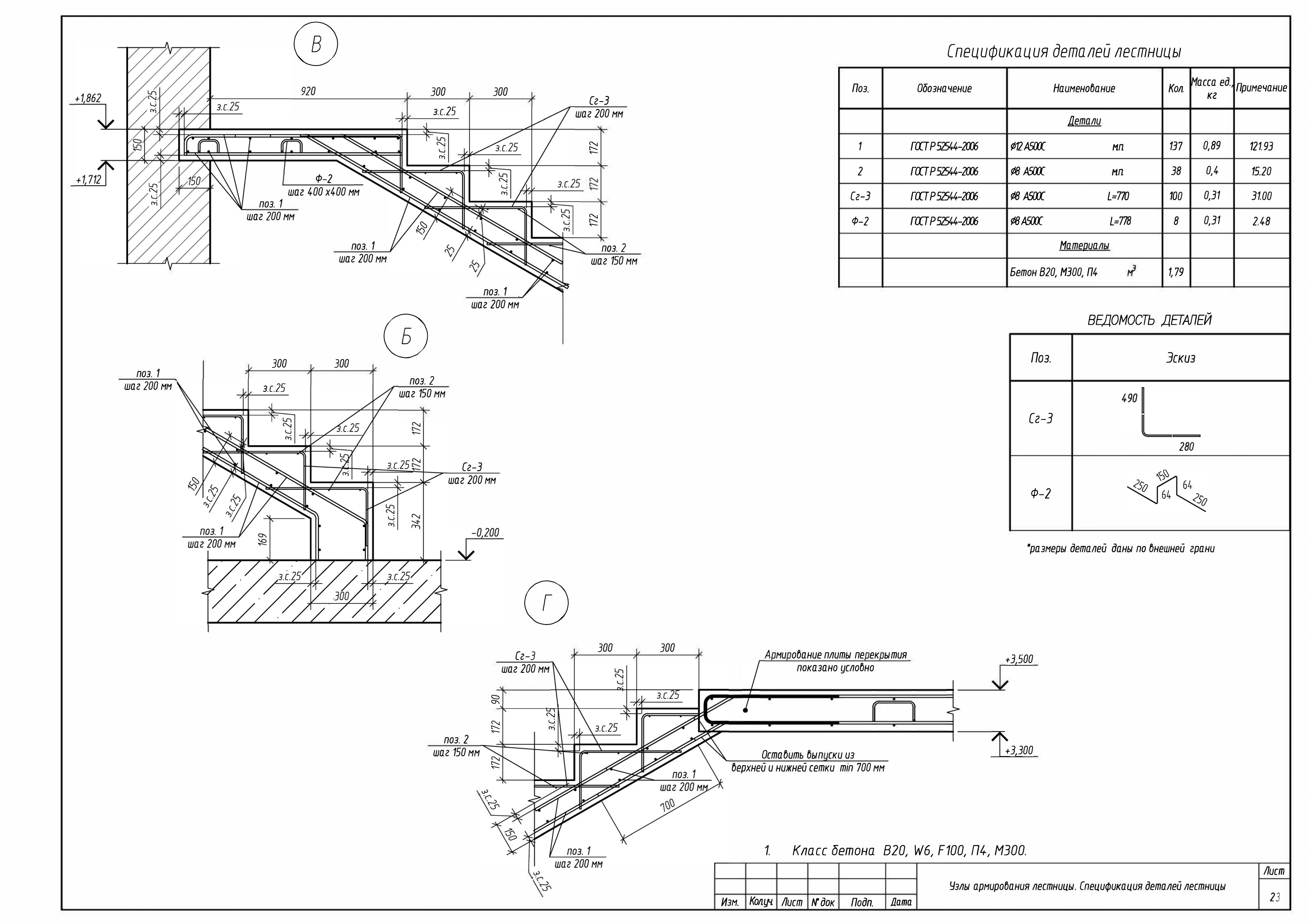

Лестница – неотъемлемая часть двухэтажного дома. Деталировка армирования монолитной лестницы (КР1).

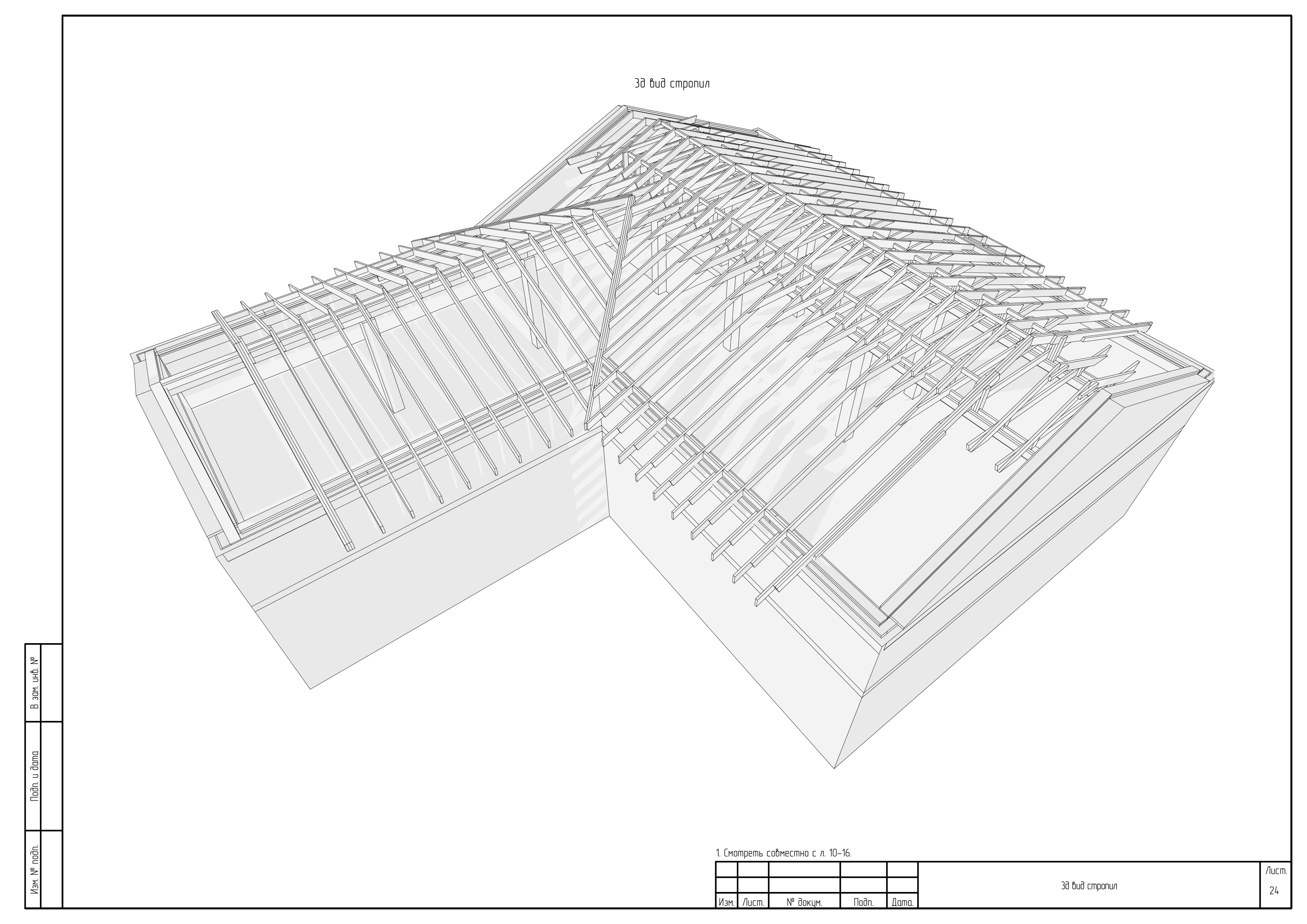

3D вид элементов стропильной системы позволяет понять весь пространственный каркас будущей кровли (КР2).

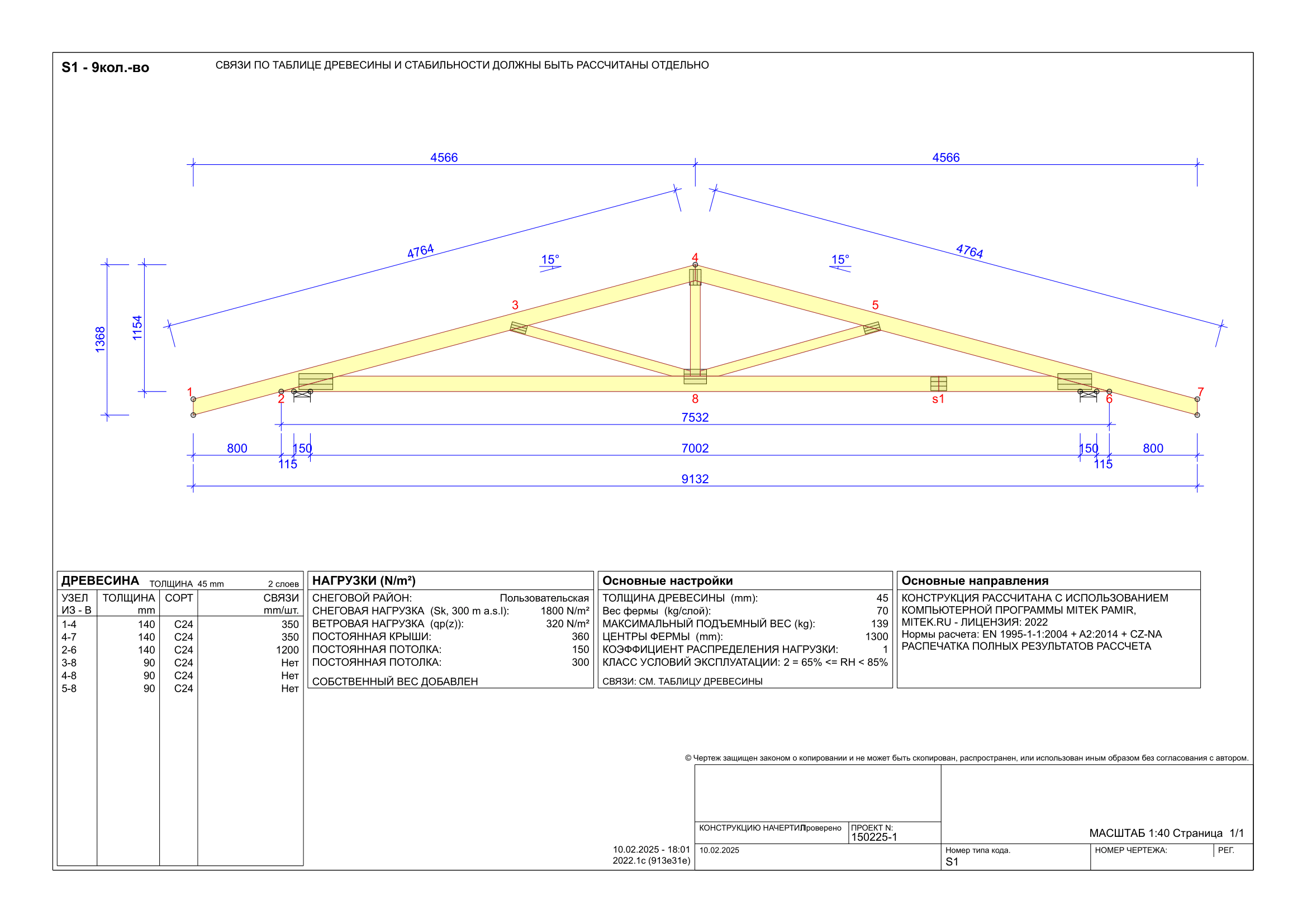

Чтобы большой навес смотрелся максимально просторным, без дополнительных опор в центре площадки, проектом предусмотрен монтаж деревянных ферм, разработанных специалистами (КР2).

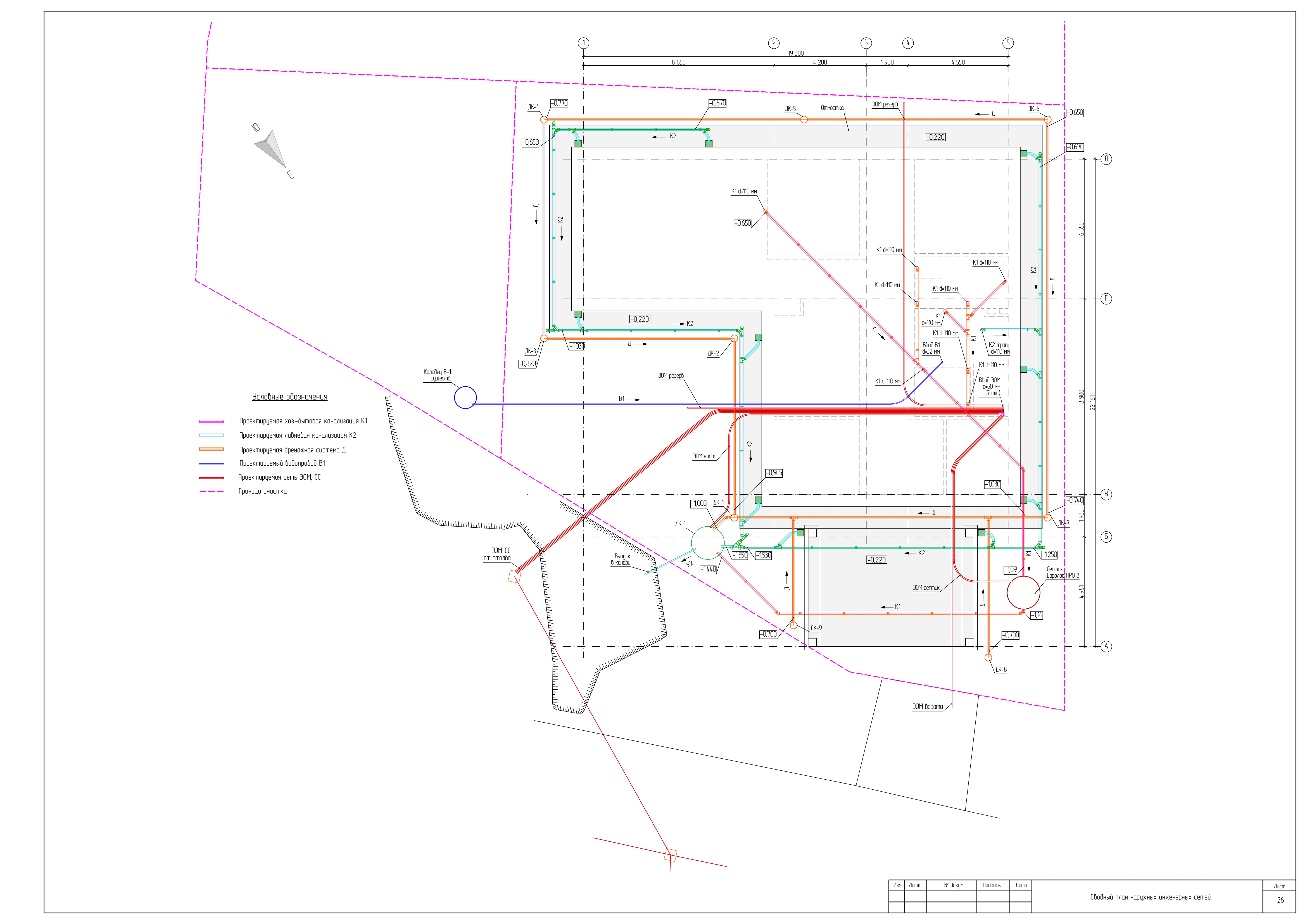

Схема наружных сетей позволяет заранее предусмотреть все закладные и выполнить устройство всех необходимых систем (НС).
Схемы подключения колодца и септика. Своеобразный разрез колодцев даёт чёткое понимание, на каких отметках осуществляется ввод и выход конкретной сети, установка насосов (НС).
Спецификация содержит все необходимые строительные материалы,. Поэтому документом можно пользоваться как списком покупок в (НС).
