Наименование объекта: частный жилой дом в Москве.
Дата начала разработки проекта – июль 2024 года.
Срок разработки проекта дома – 3 месяца.
Разрабатываемые разделы: архитектурные решения, конструктивные решения, наружные сети.
Строить дом начали в прошлом году, до холодов залили фундаменты и сделали отмостку.
Данный лист отражает расположение дома на участке с учётом действующих норм по застройке, отступы от границ участка заранее согласованы Заказчиком с администрацией района, учтены особенности рельефа. Участок не большого размера прямоугольной формы с выходом на центральную улицу, со всех сторон окружен зеленым массивом. В данном случае на генплане условно отображены проектируемых сетей, их деталировка указана в разделе Наружных сетей (АР)
На данном листе отражён главный фасад. Посадка здания подразумевает подъезд к дому. В силу стесненных условий застройки, навеса или гаража под машину не предусмотрено. Быстрый доступ к крыльцу главного входа (АР)
Вид на дом со стороны внутреннего двора (АР).

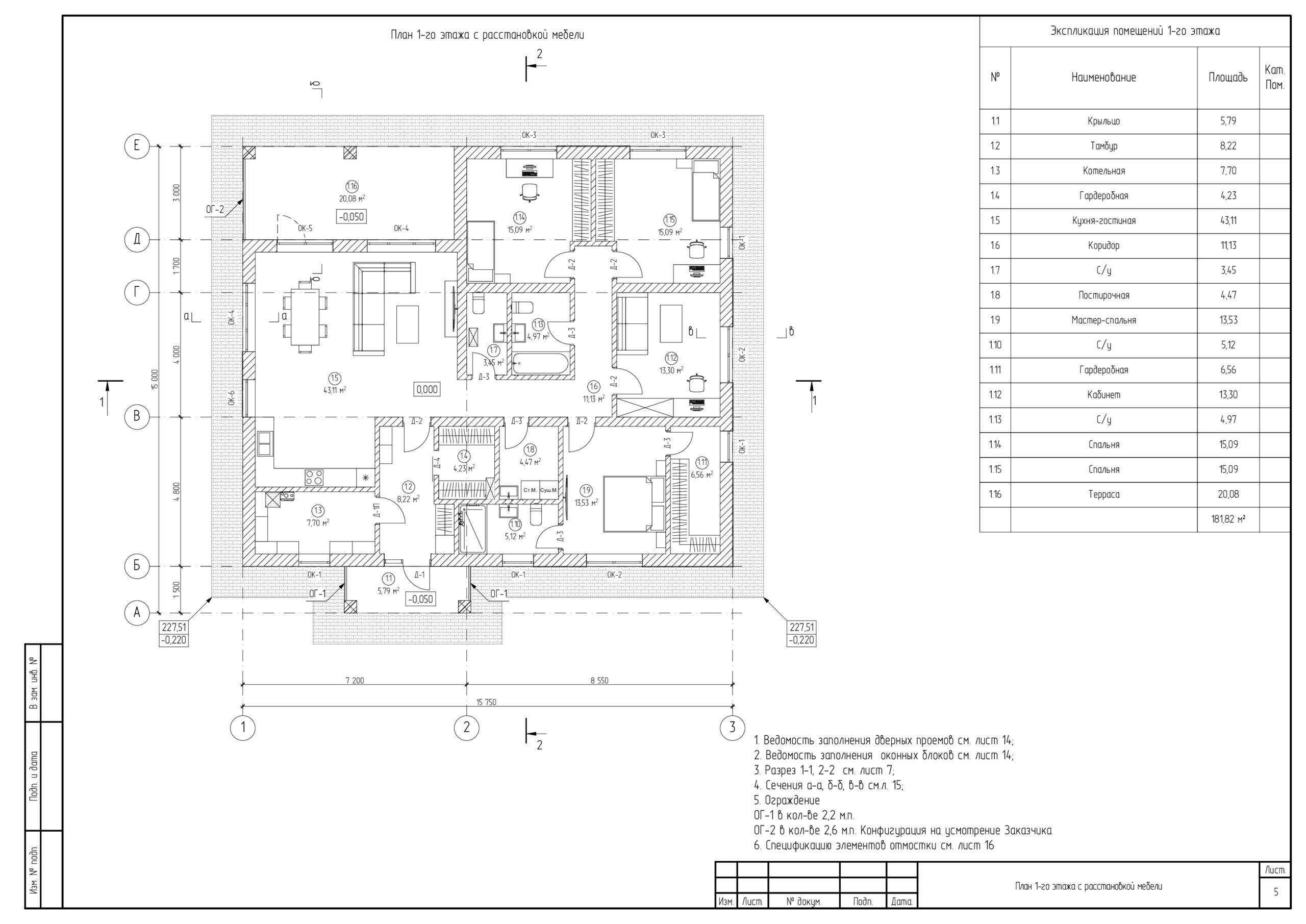

Планировочные решения выполнены исходя из пожеланий заказчика под большую семью из 4 человек. Планировка предусматривает разделение дома на 2 блока – спальный блок с тремя просторными спальнями, кабинетом, и блок с техническими помещениями и просторной кухней-гостиной с большими витражными окнами и выходом на внутренний двор через террасу (АР)

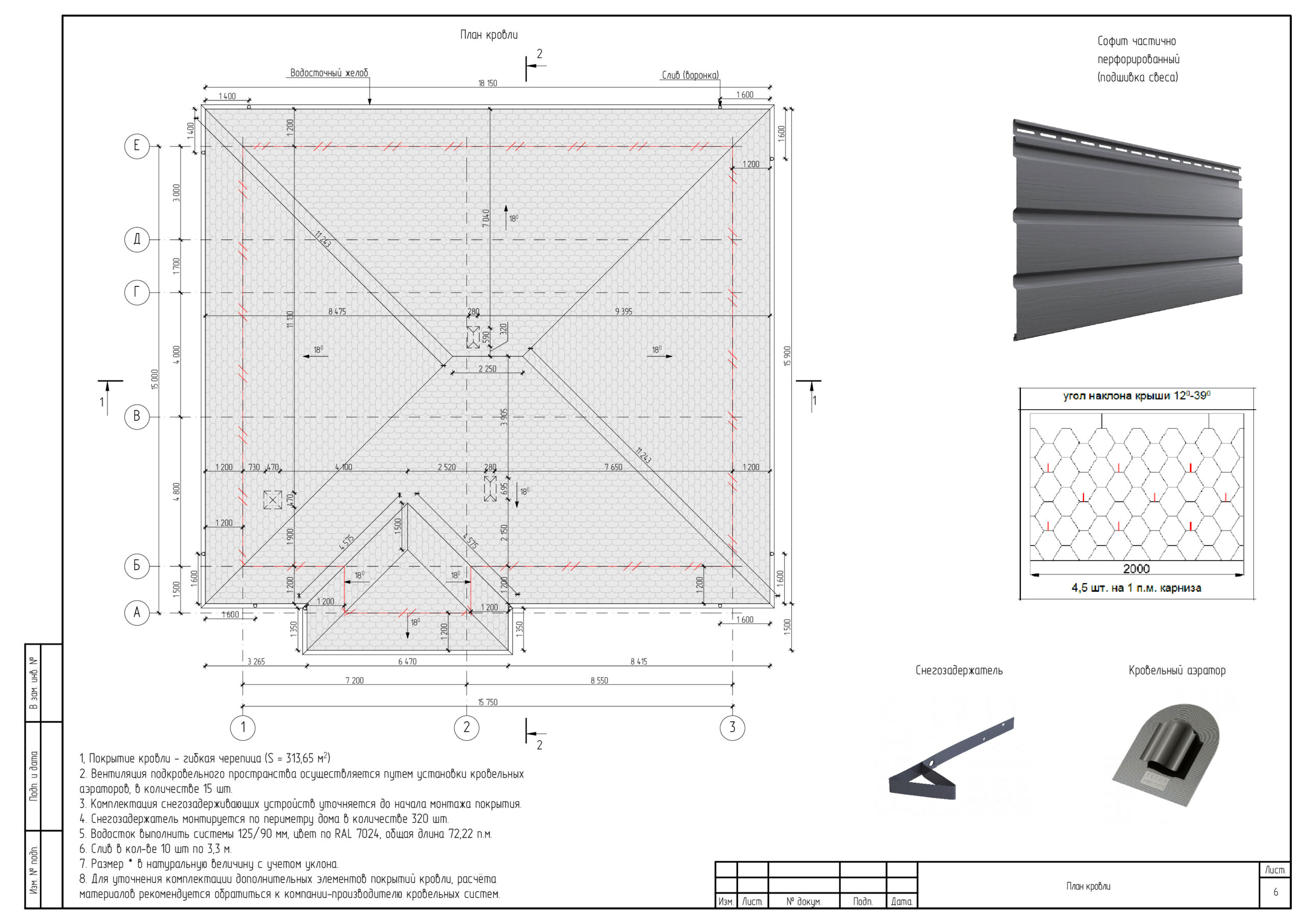

Проектом предусмотрена четырёхскатная крыша с покрытием гибкой черепицей. Шахты в данном проекте предусмотрены заводского изготовления комплектующиеся сразу всеми проходными элементами и колпаками, что позволяет смонтировать все в верной последовательности и тем самым исключить протечки (АР)

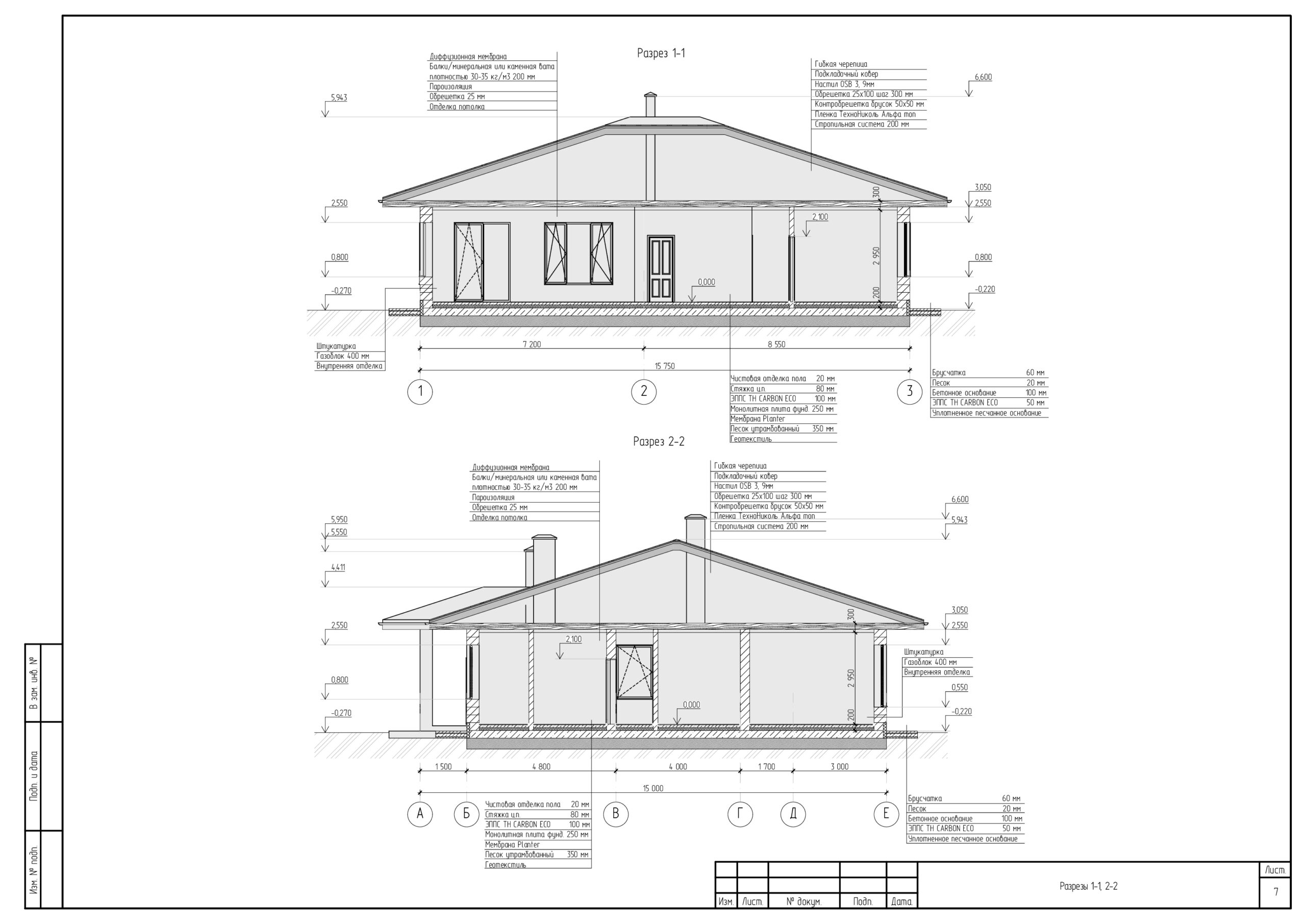

Отражают высоту этажа, отметки коньков, свесов, оконных и дверных проемов, а также пироги основных конструкций (АР)

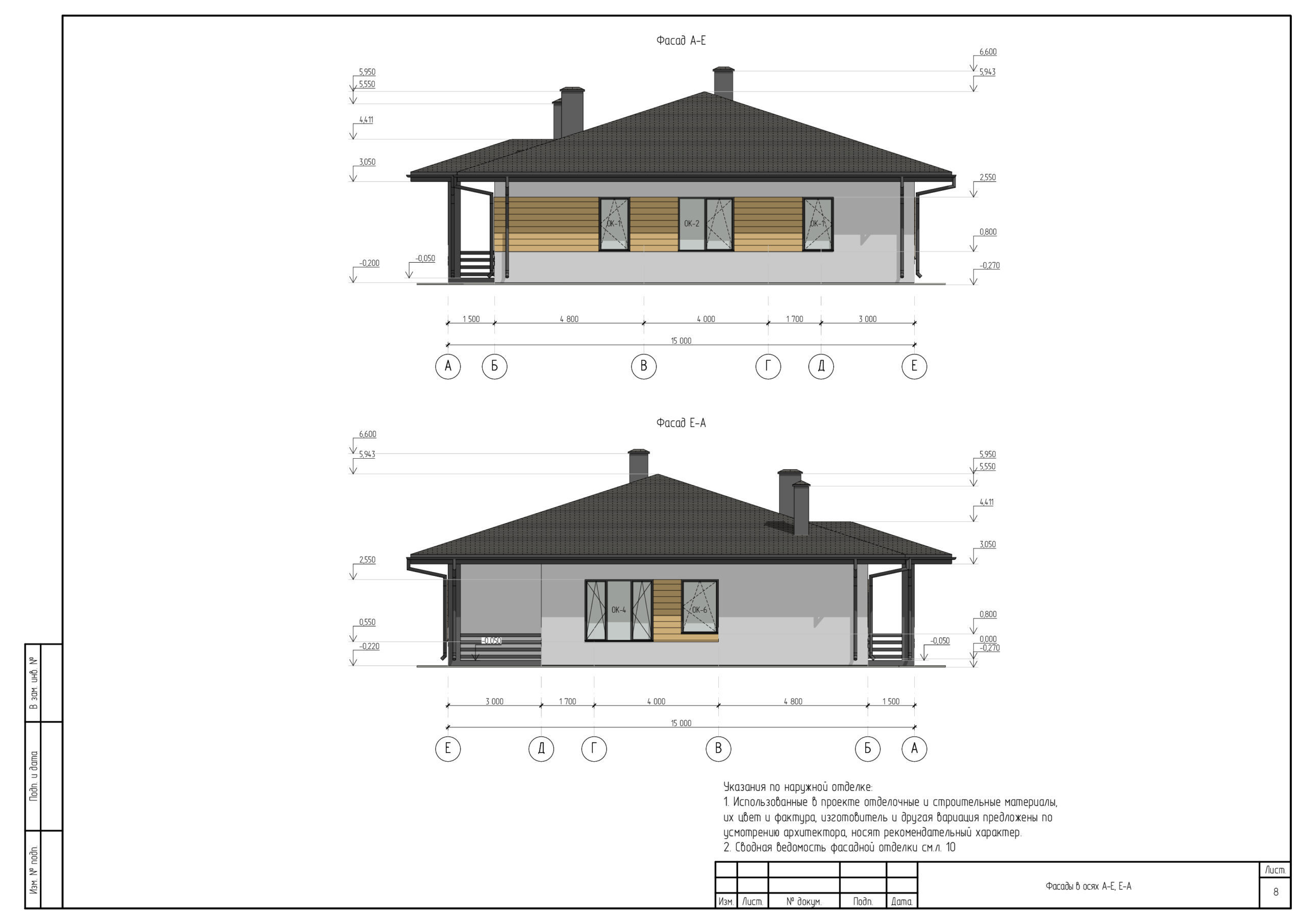

Решение по фасадам минималистичное, с незначительной отделкой по окнам типа планкен. Максимально указаны высотные отметки, и маркировка проемов для большей наглядности (АР)

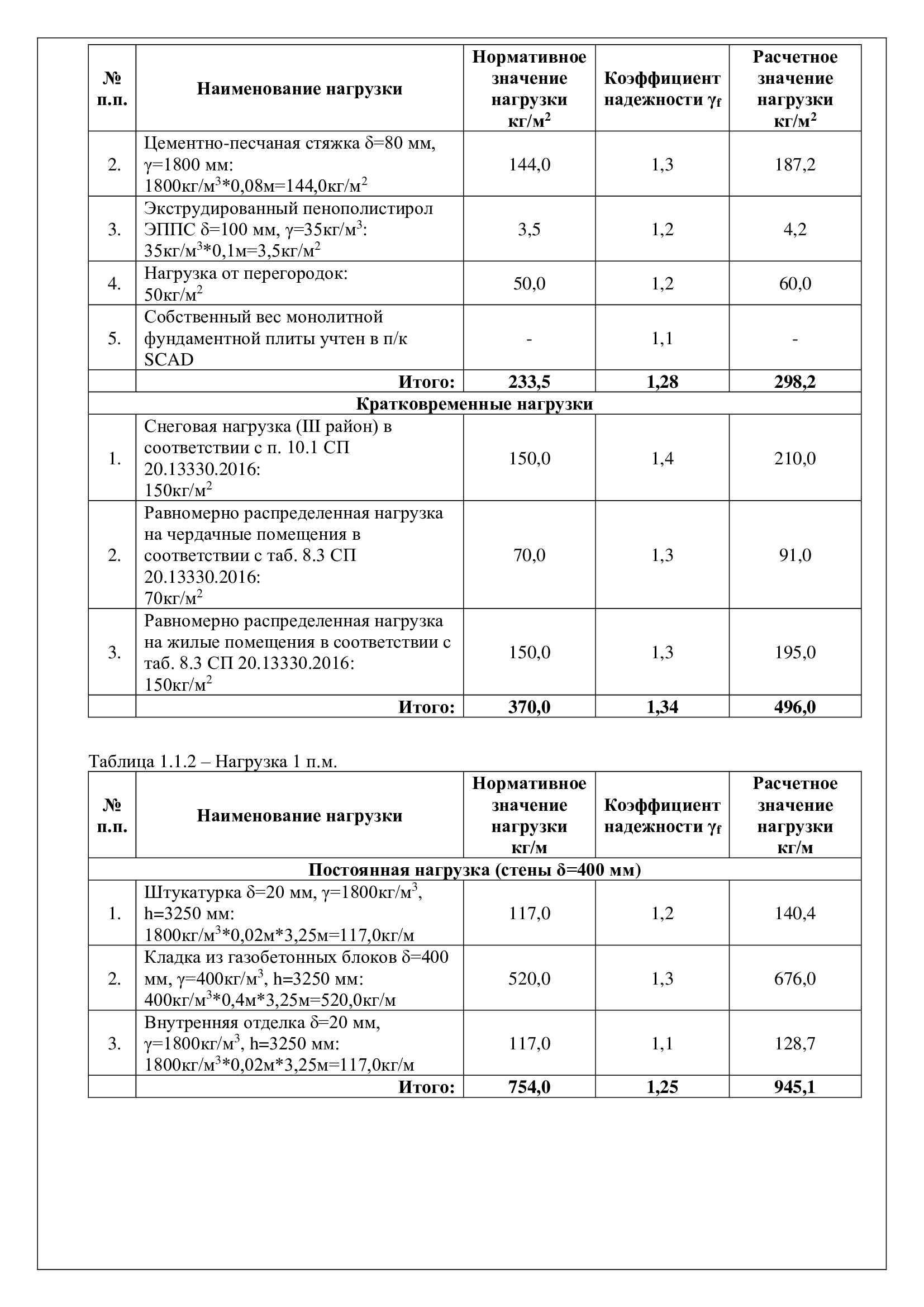

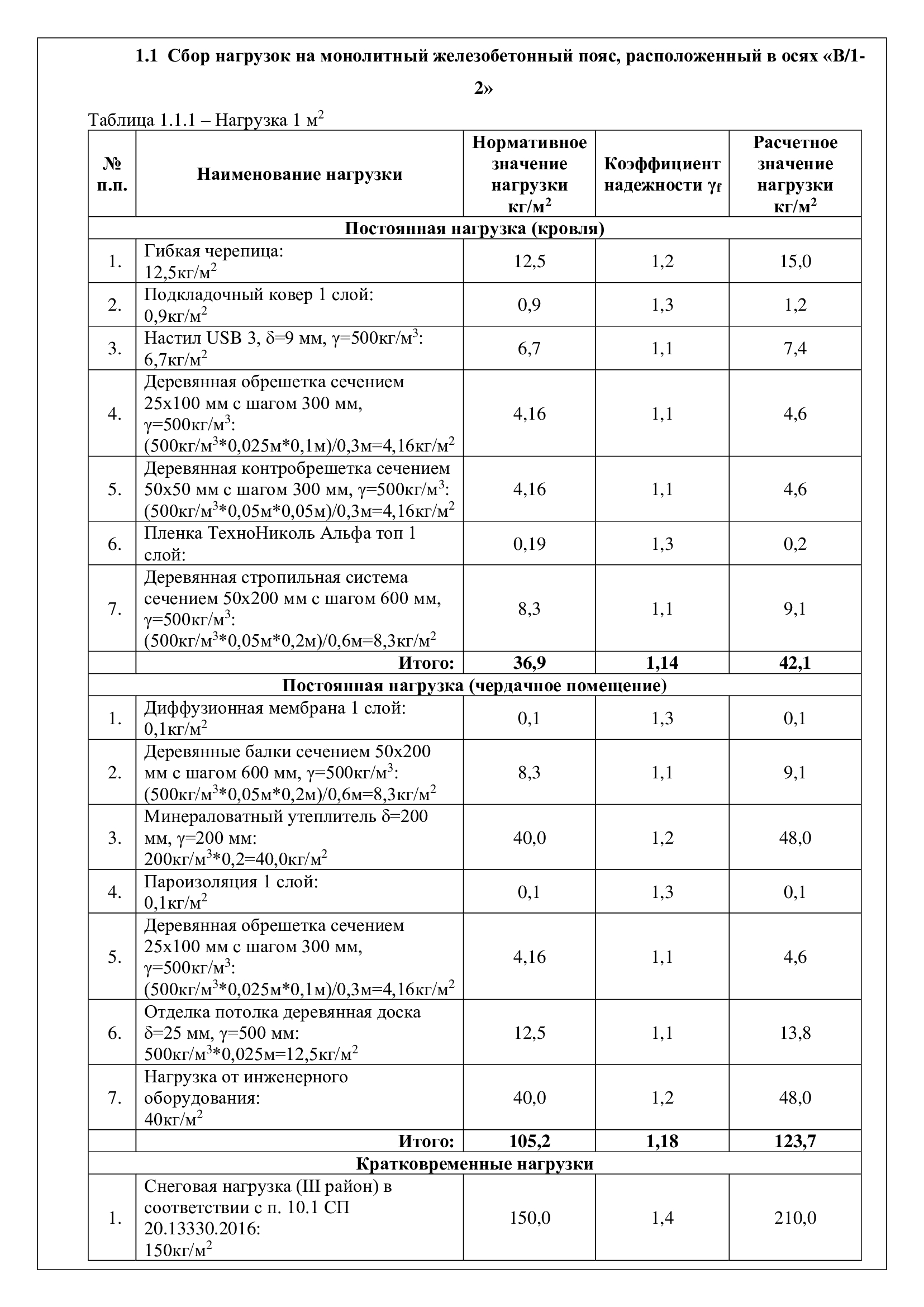

Таблица сбора нагрузок на монолитный железобетонный пояс для устройства конструкции кровли отражает наш серьезный подход к проектированию. На каждом проектируемом объекте обязательно выполняются поверочные расчеты. Учитываются все возможные нагрузки и добавляются коэффициенты запаса в соответствии с методикой расчёта (РР)

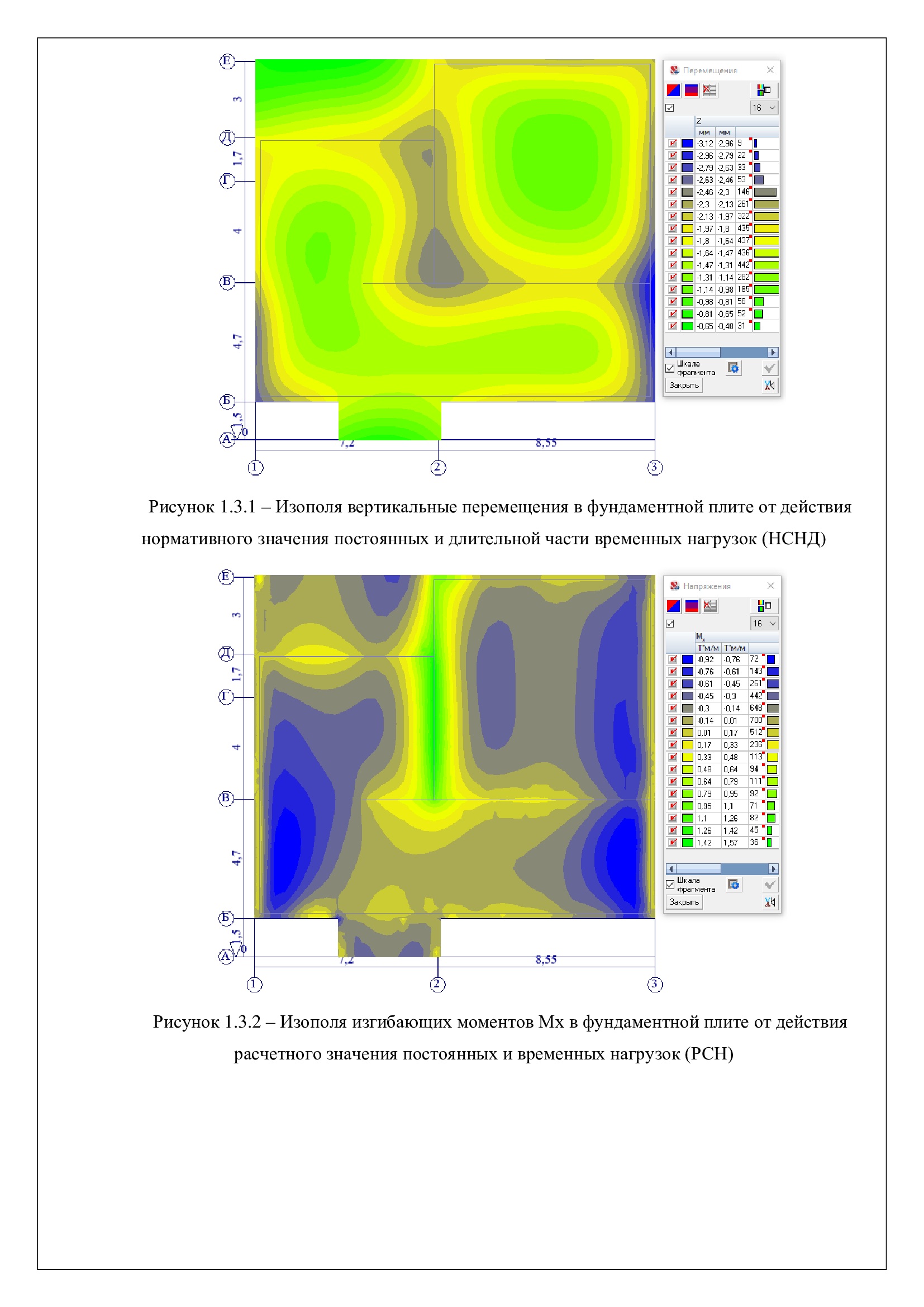

Графическое и цветовое отображение нагрузок в фундаментной плите даёт визуальное понимание слабых мест, требующих особого внимания в процессе проектирования конструкции и подбора арматуры (РР)

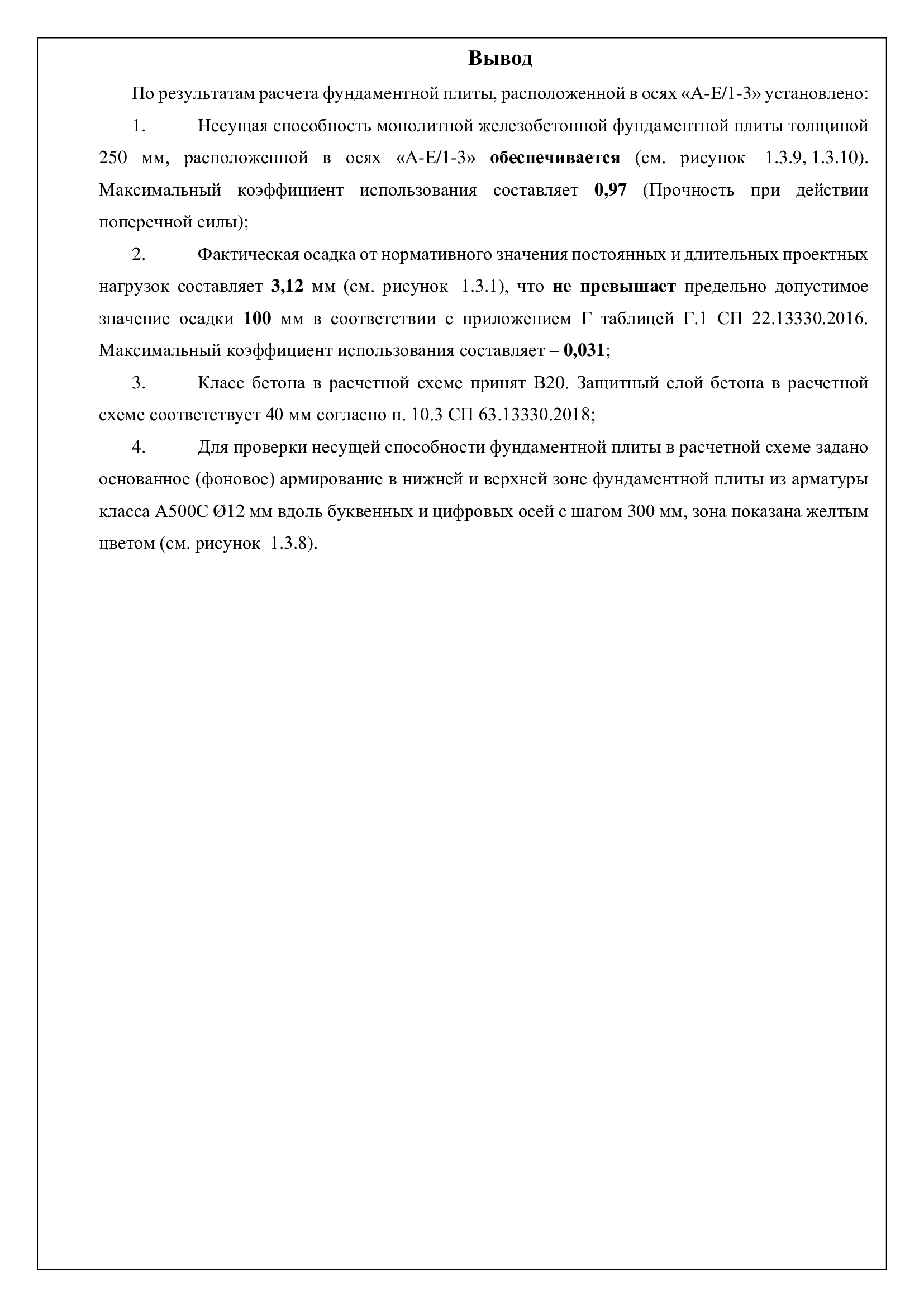

После проведения расчета описывают вывод, в котором содержится краткая информация по габаритам и армированию – это является заданием для подготовки рабочих чертежей плиты фундамента (РР)
На данном листе показана отправная точка строительства – котлован. Просчитаны все высотные отметки для устройства подушки фундамента, угол откопки котлована. На данном этапе закладываются закладные детали будущей инженерной сети дома (КР0)
План утепления подошвы фундамента – в данном случае предусматривается утепление отмостки по контуру дома и торец плиты фундамента, отражено на разрезах раздела АР, а также зоны возможного промерзания, чтобы избежать пучения грунта – крыльцо и терраса (КР0)
Спецификация элементов фундаментной плиты. Показаны все детали арматурного каркаса плиты, пояснительная часть армирования и спецификация всех элементов для устройства фундамента (КР0)

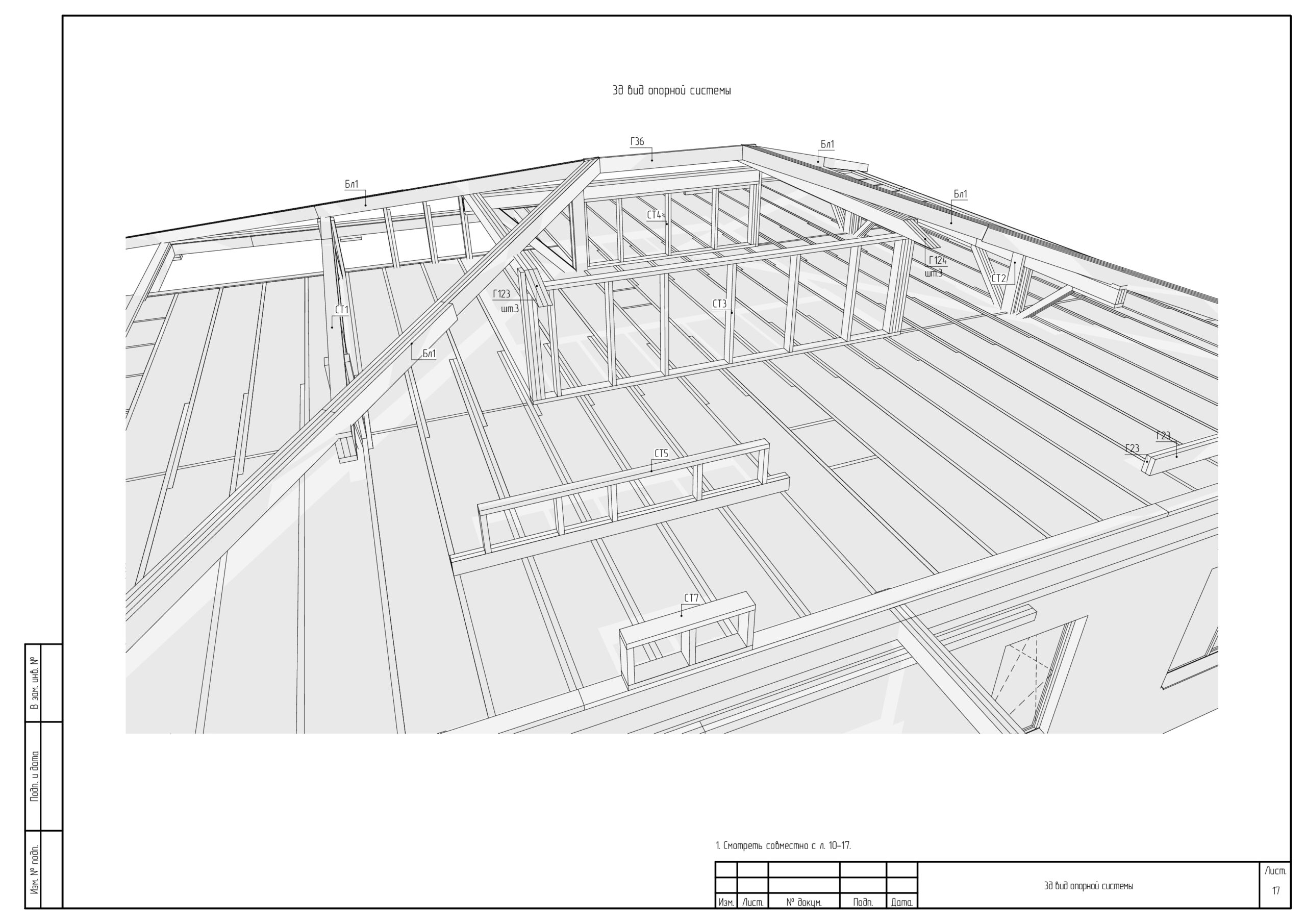

3D вид опорной системы позволяет понять в пространстве внешний вид каркаса под устройство стропильной системы будущей кровли (КР2)

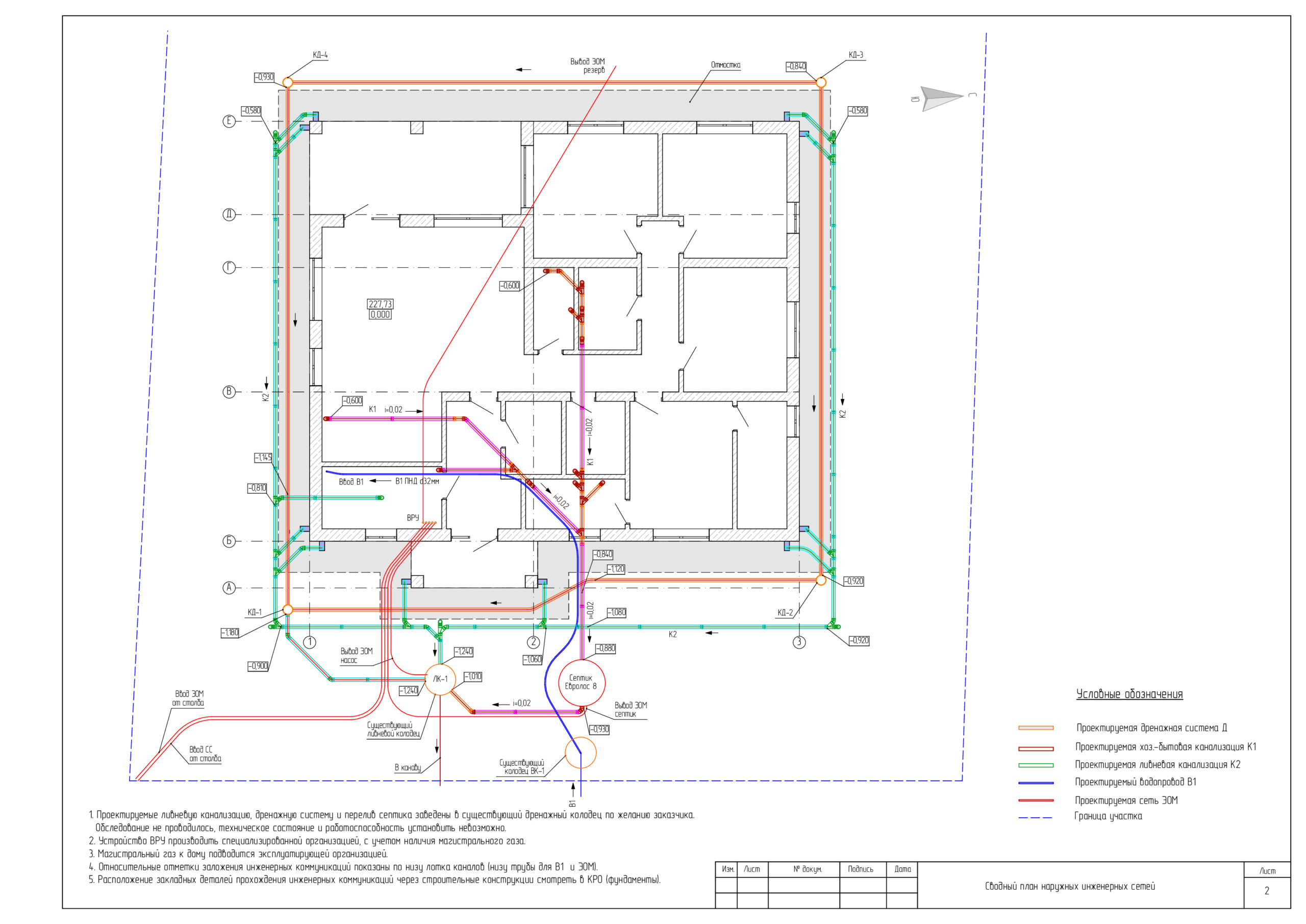

Схема наружных сетей позволяет заранее предусмотреть все закладные и выполнить устройство всех необходимых систем (НС)

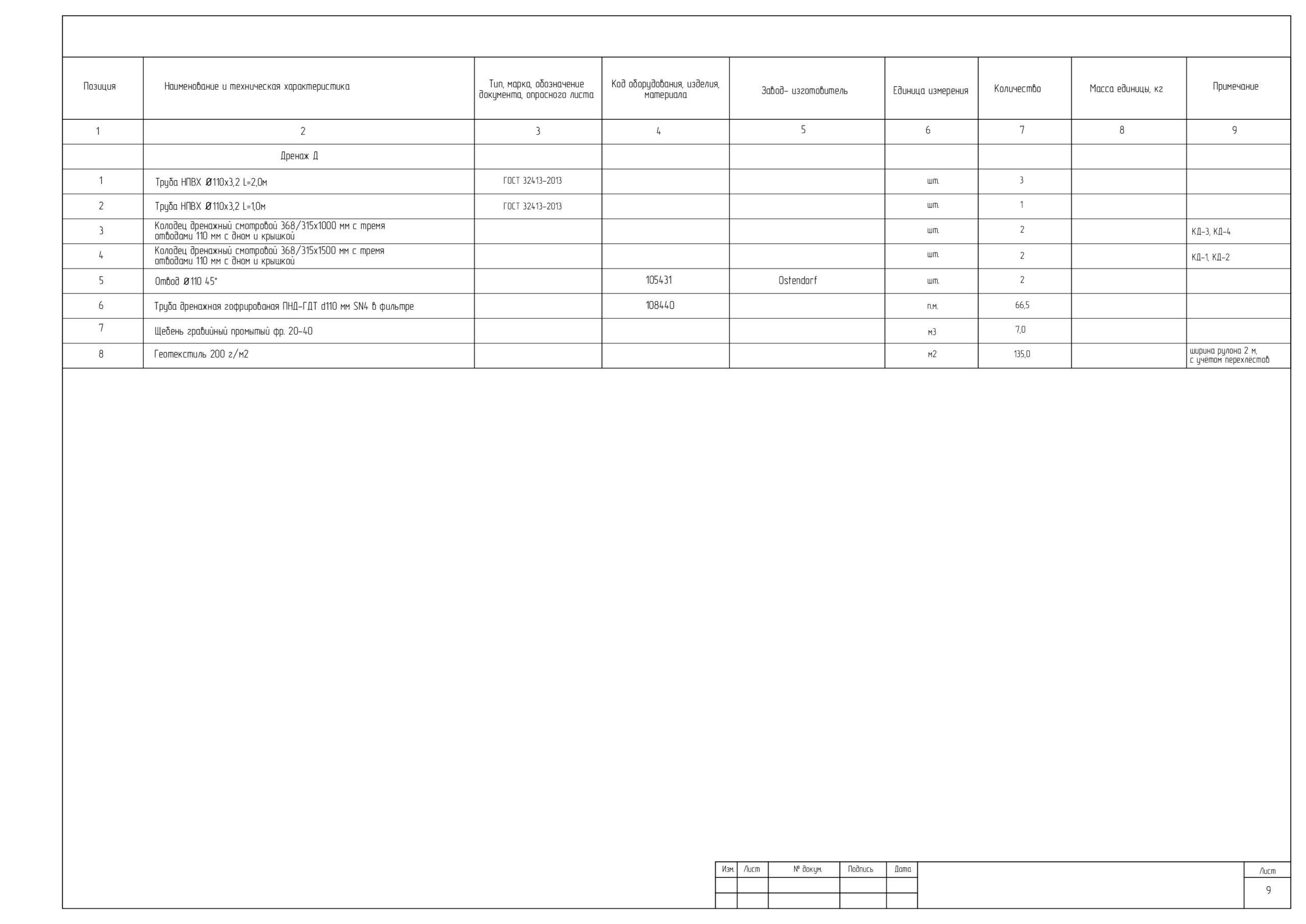

Спецификация содержит все необходимые материалы, которой можно пользоваться при составлении материальной базы на устройство сетей (НС)
Ниже вы можете скачать часть проектной документации и чертежей для проекта.
