Наименование объекта: Индивидуальный двухэтажный этажный жилой дом в Московской области.
Дата начала разработки проектной документации – июнь 2025 года.
Срок разработки проектной документации – 1 месяц.
Разрабатываемые разделы: Архитектурно-строительные решения.
Заказчик купил готовый дом, но семья растёт и места стало не хватать. У дома был заложен фундамент, на который решили построить пристройку, но работы остановились после устройства фундамента и пола по грунту. Далее заказчики решили не экспериментировать и привлекли нас как специалистов. Пристройка включает в себя тёплый контур в уровне 1-го этажа, с панорамными окнами. В качестве покрытия планируется плоская эксплуатируемая кровля с выходом на террасу из помещения 2-го этажа основного дома. По завершению проектных работ строительство продолжилось с нашими специалистами по технадзору.
Выполнены фактические обмеры существующего фундамента, и внешний замер фрагмента 2-го этажа в месте планируемой двери. На основании этих замеров делается дальнейшая планировка пристройки (АС).

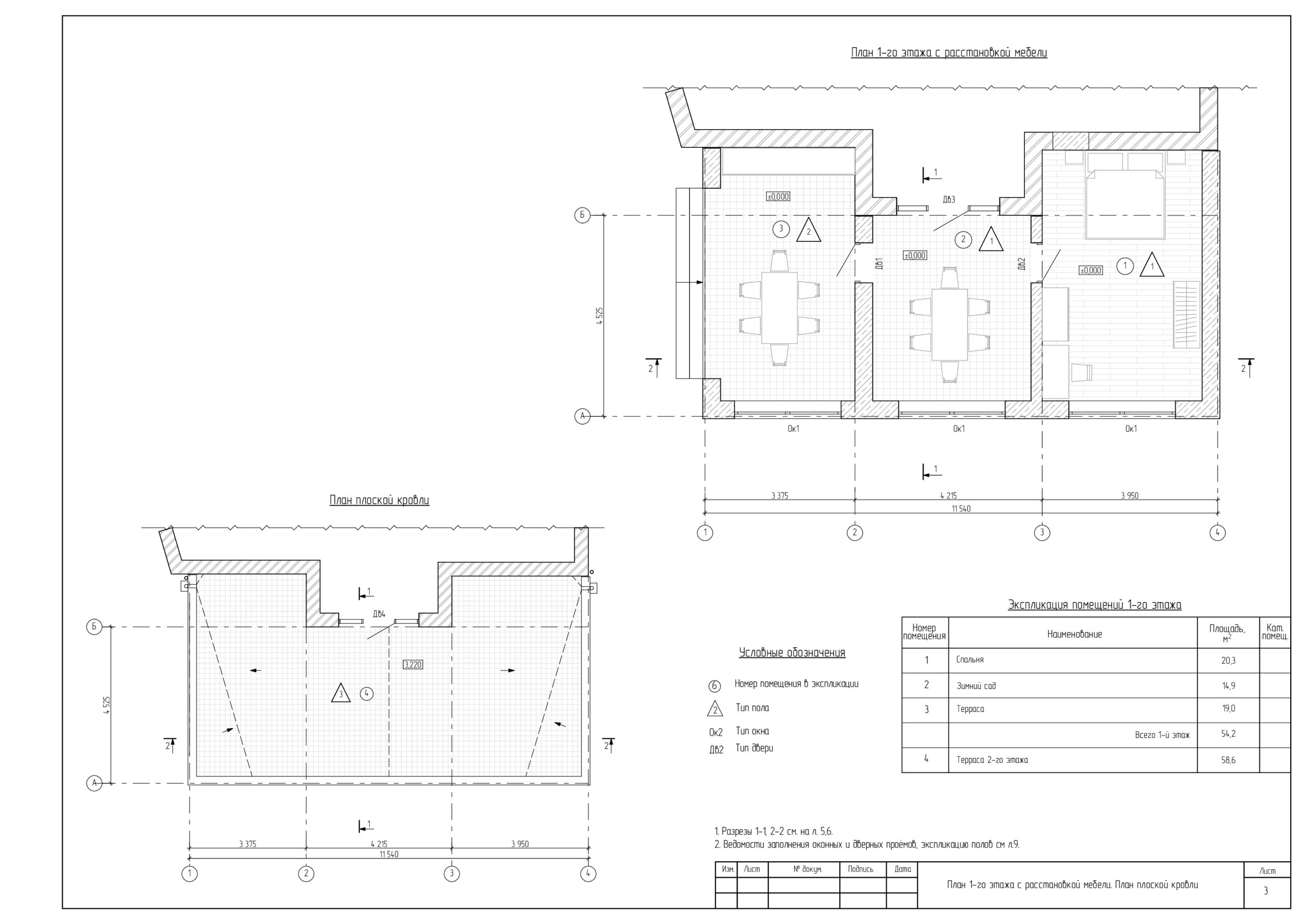

Планировочные решения выполнены исходя из пожеланий заказчика – пристройка разделена на 3 равных блока – спальня, зимний сад с обеденной зоной и крытая терраса, все помещения с большими витражными окнами с видом на внутренний двор. Весь контур закрытый и тёплый. На верху планируется просторная терраса с выходом из дома (АС).

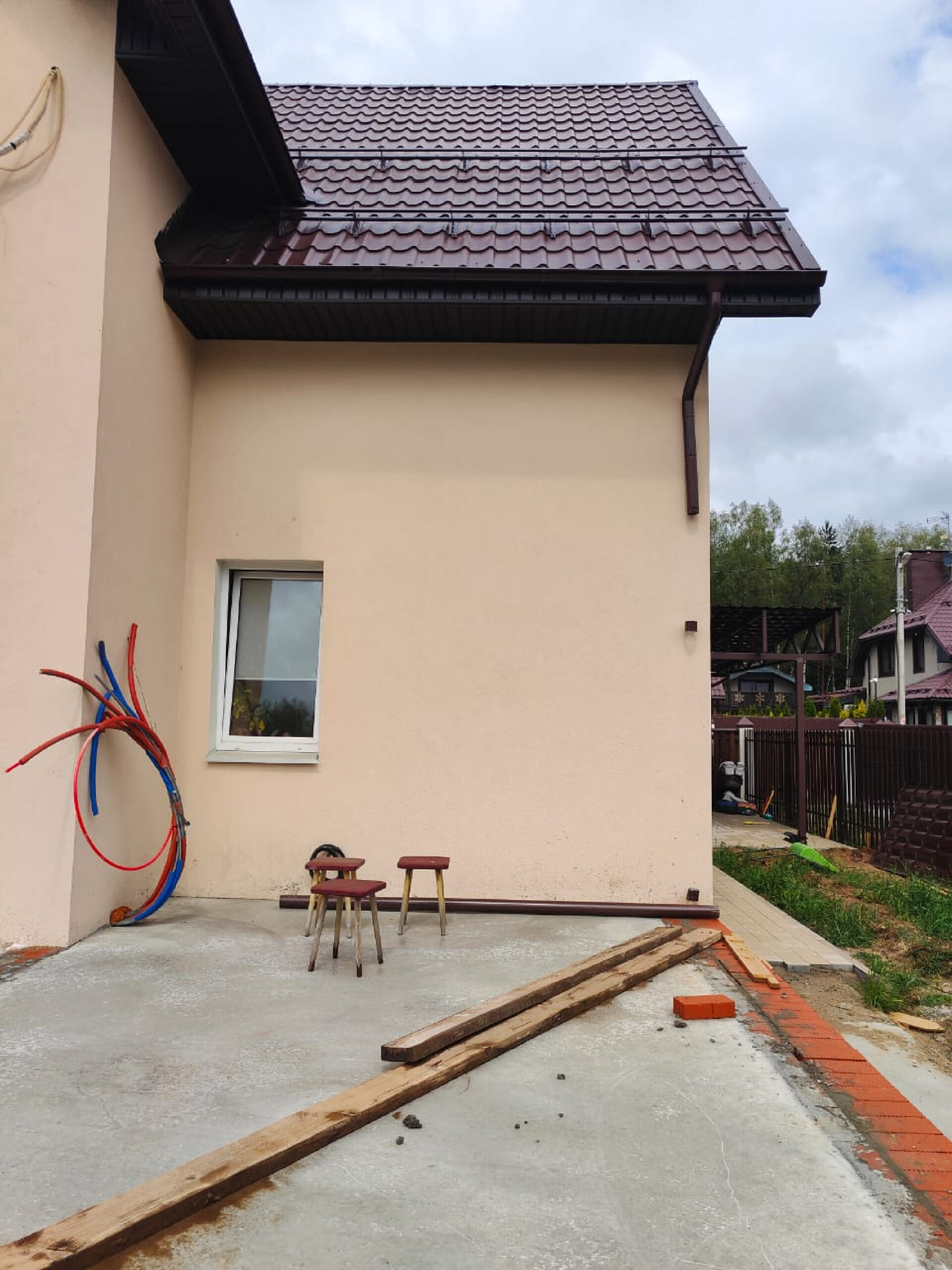

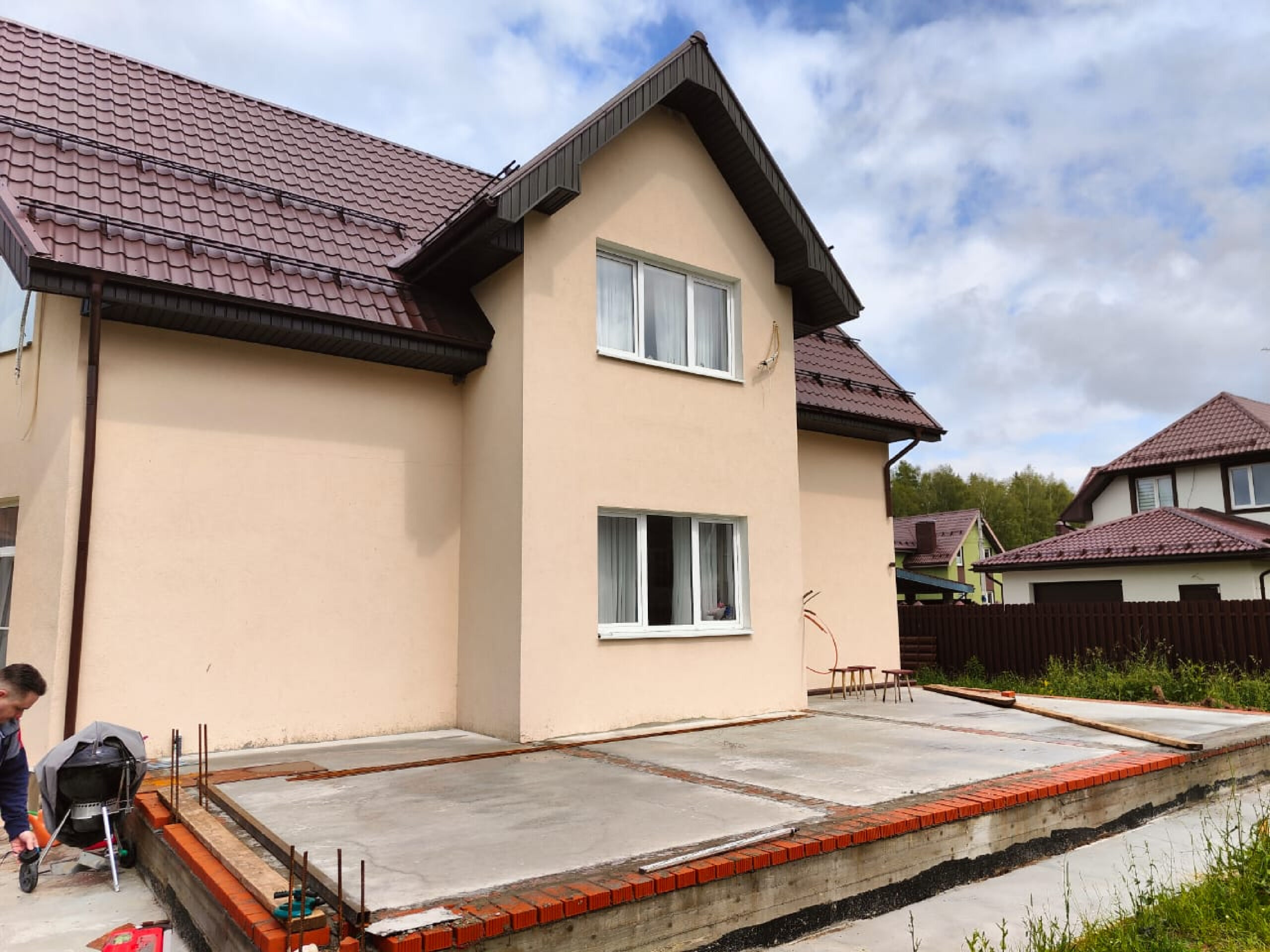

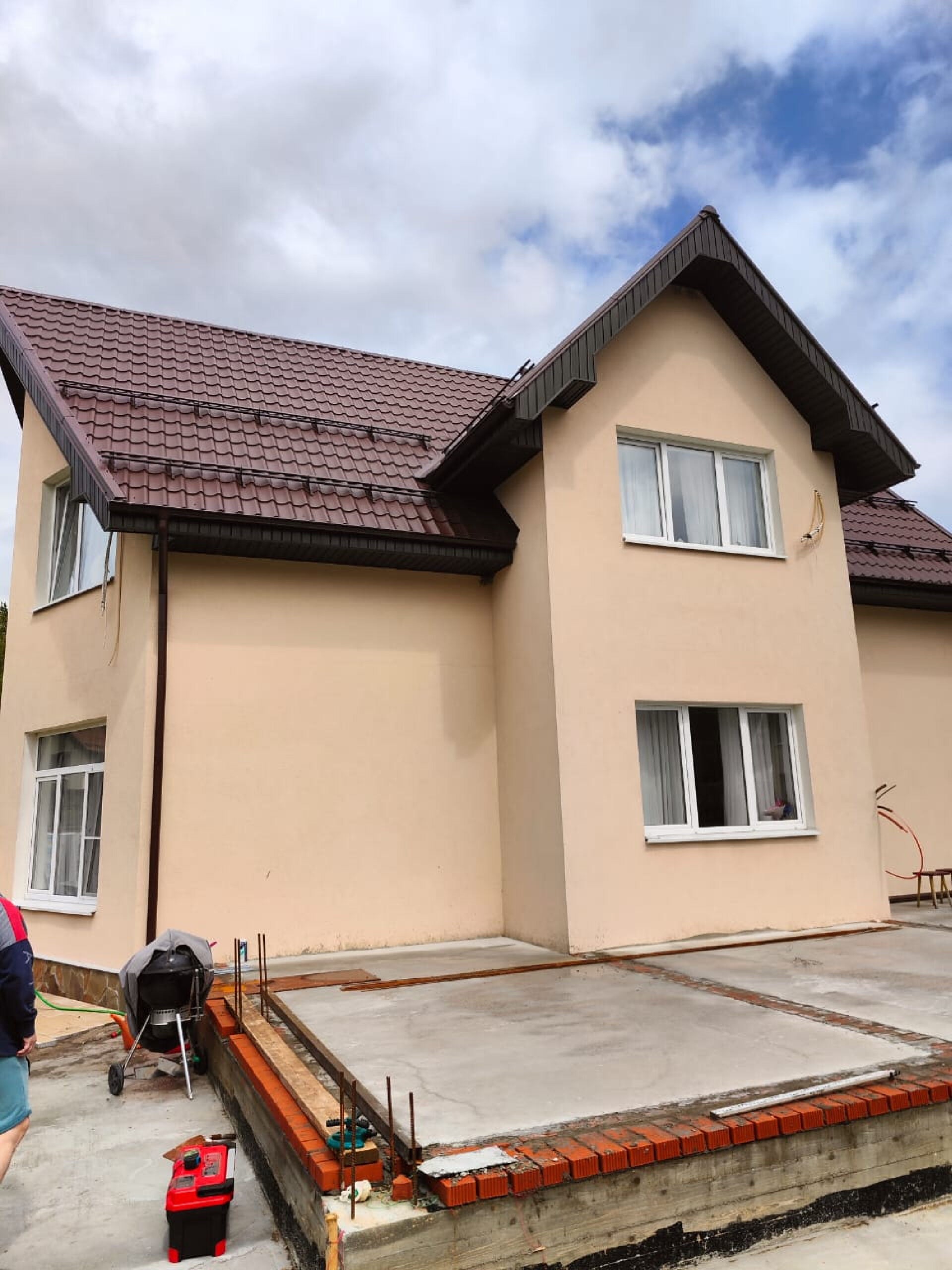

Фото объекта на момент выезда для замеров (АС).

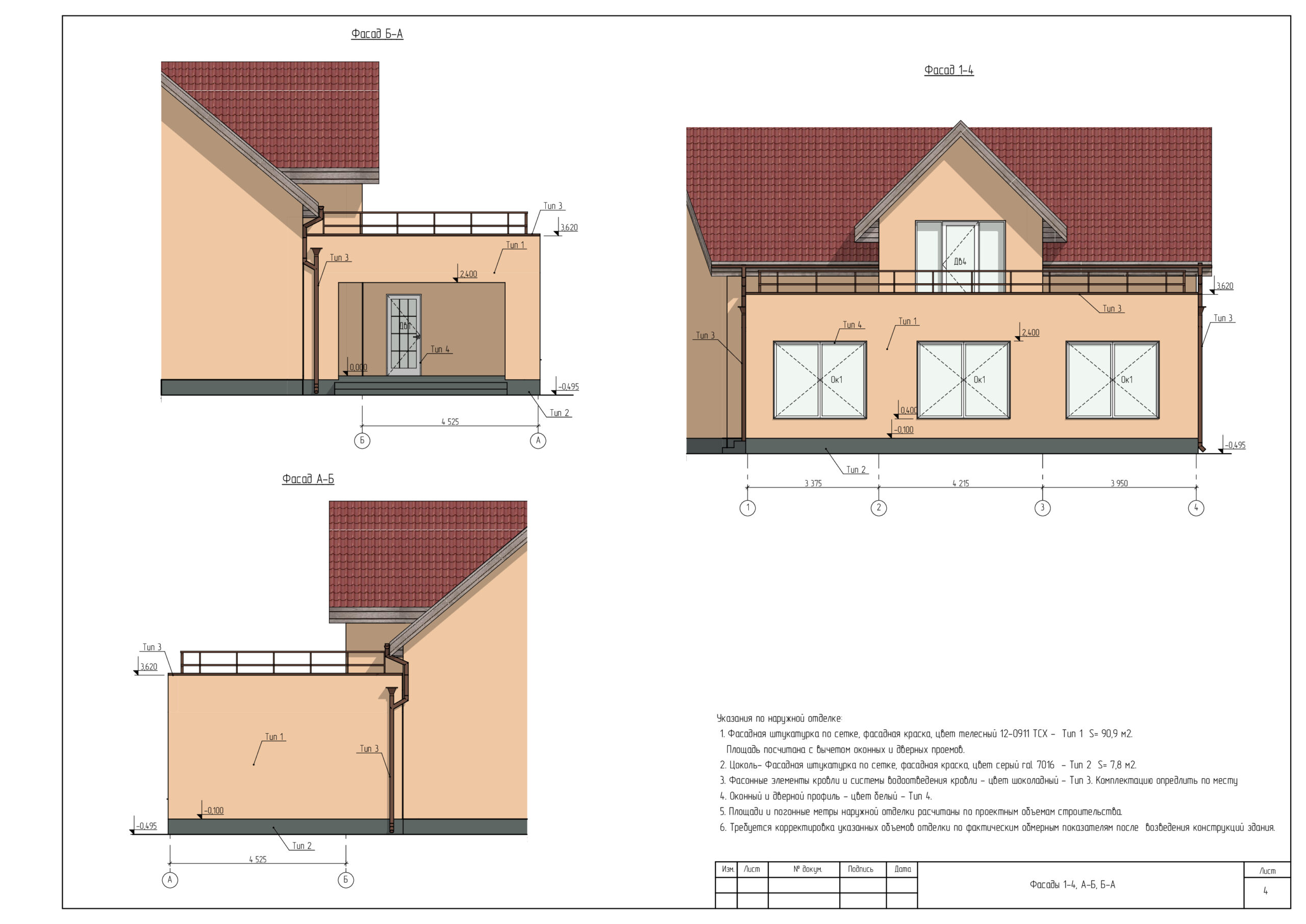

Детальная проработка с указанием типа материалов фасадной отделки, цветовым решением и объёмами, высотных отметок (АС).

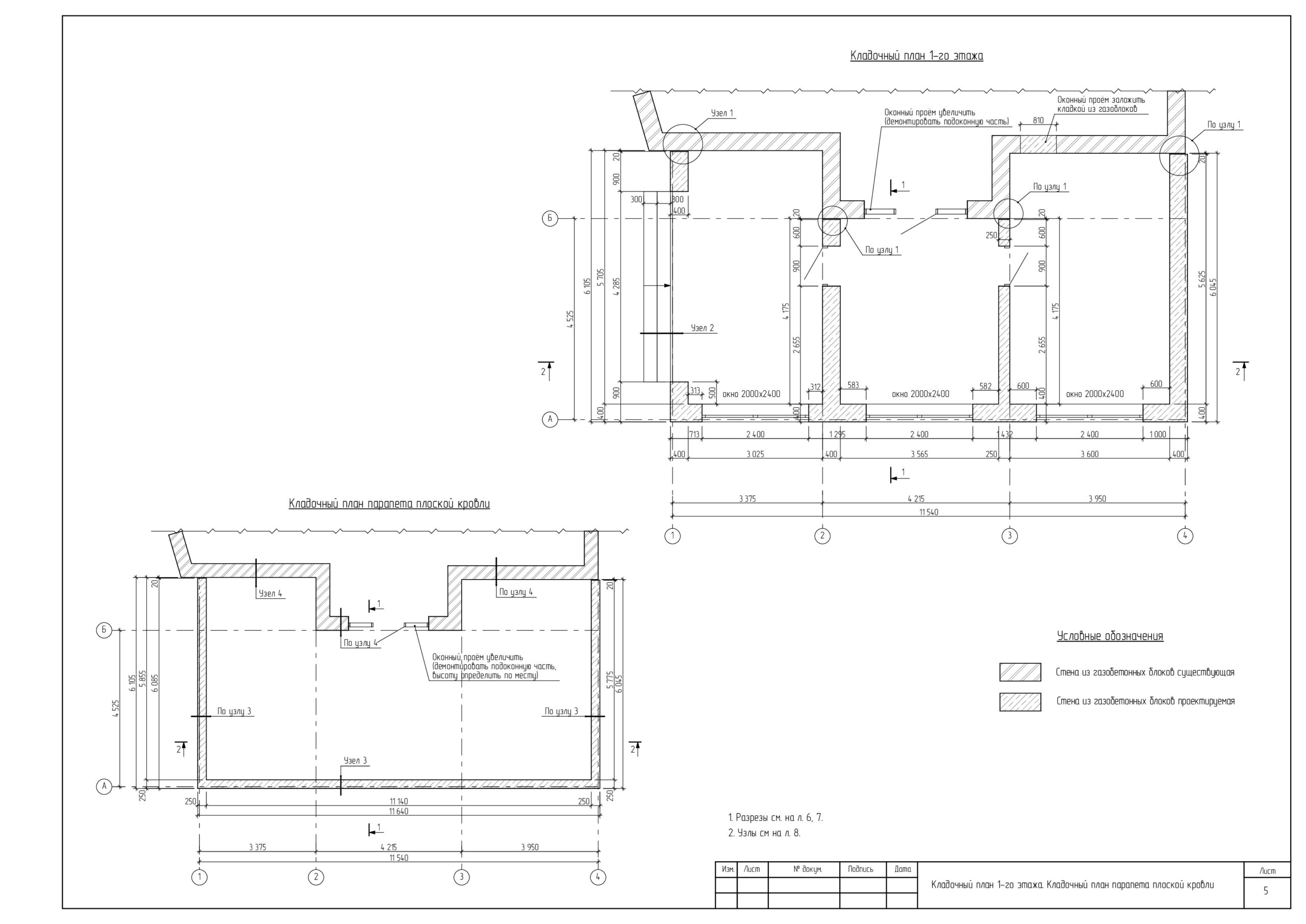

Кладочный план с деталировкой размерных цепочек, маркировкой узлов и сечений (АС).

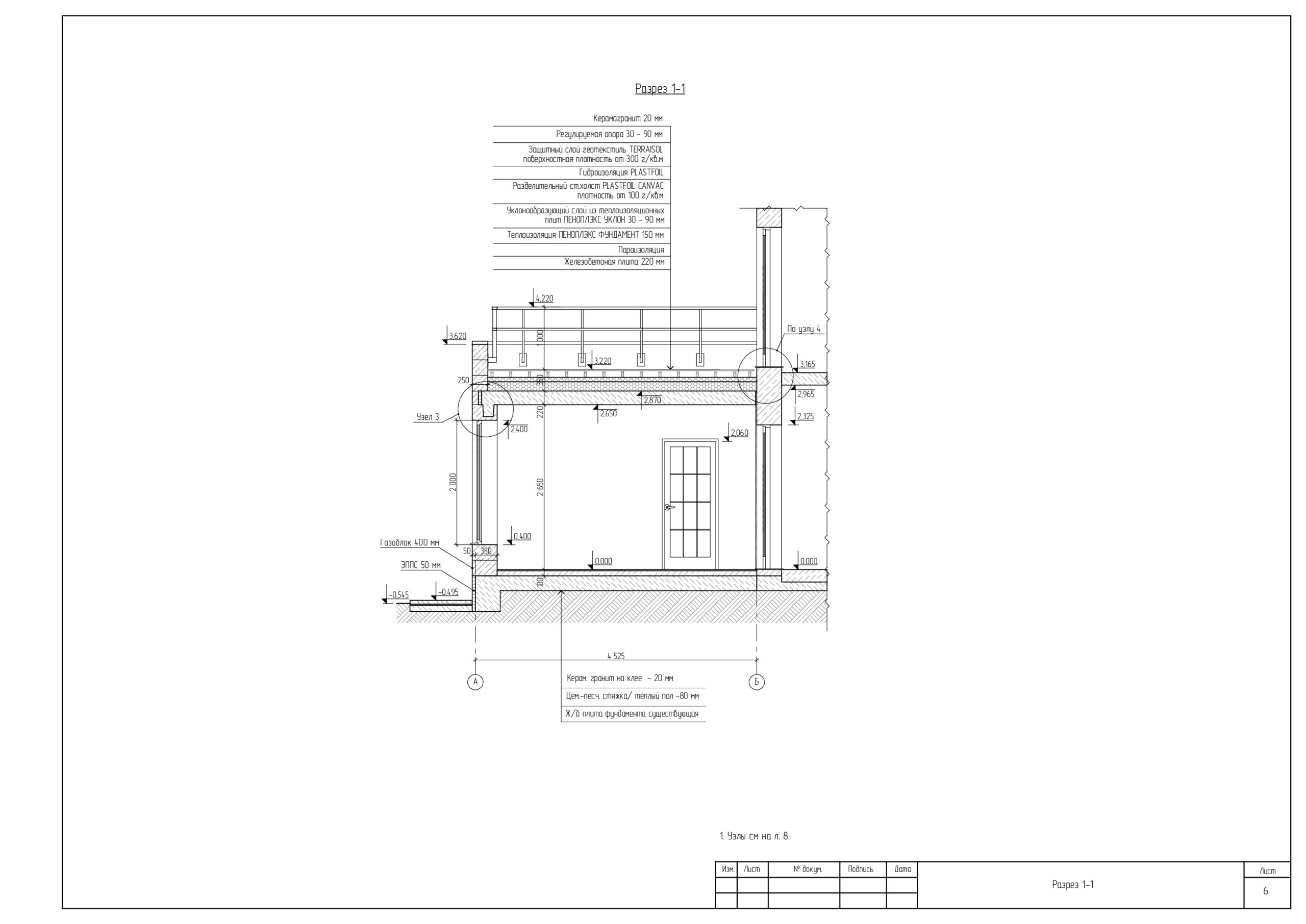

Отражают высотные отметки проектируемой части, оконных и дверных проемов, конструктивных элементов, а также пироги основных конструкций (АС).

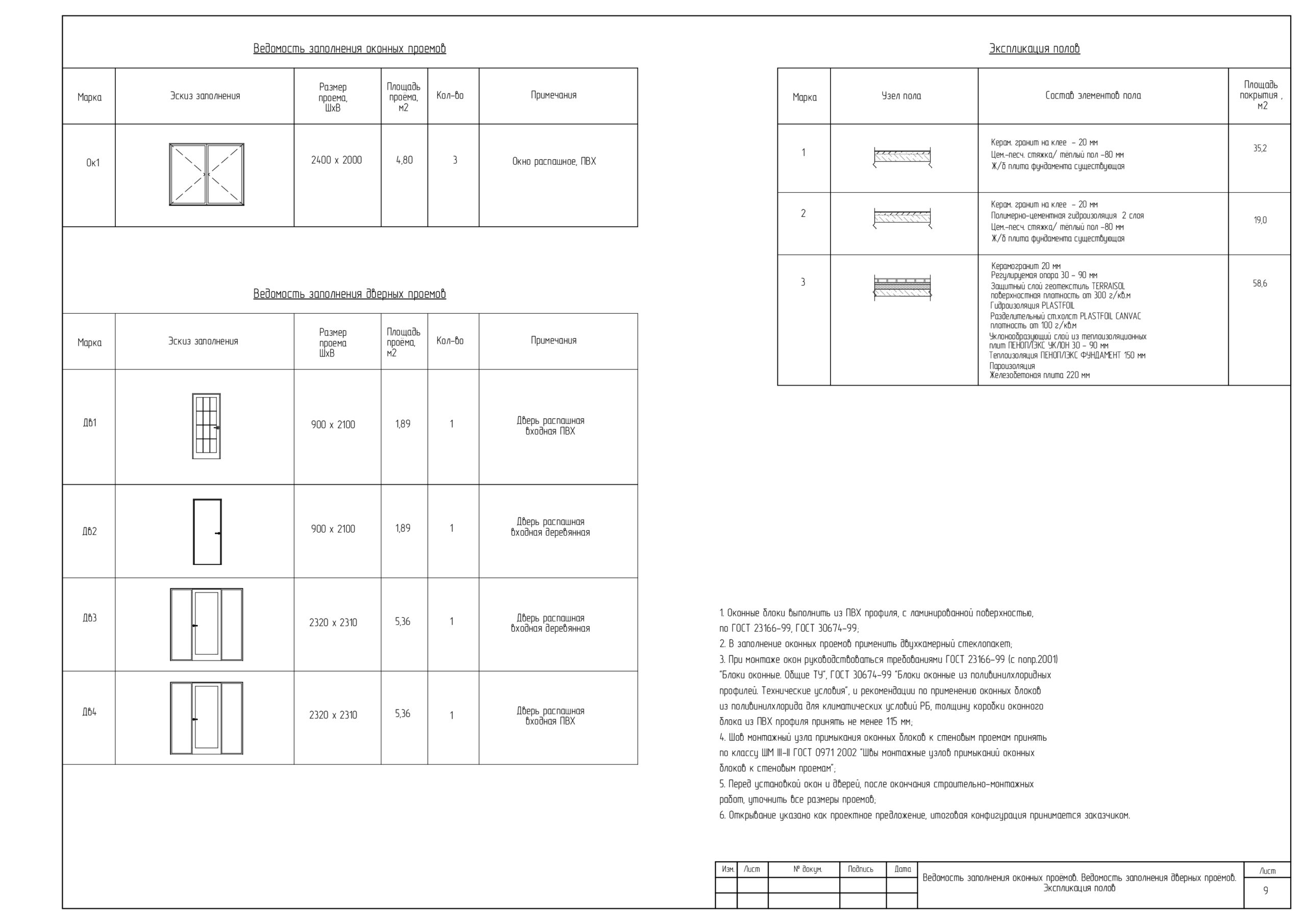

Ведомость заполнения оконных и дверных проёмов в проектируемой части, с таким материалом заказчик может сделать первичную оценку стоимости заполнения проемов, которая возможно скорректируется на момент заказа конструкций по фактическим обмерам (АС).

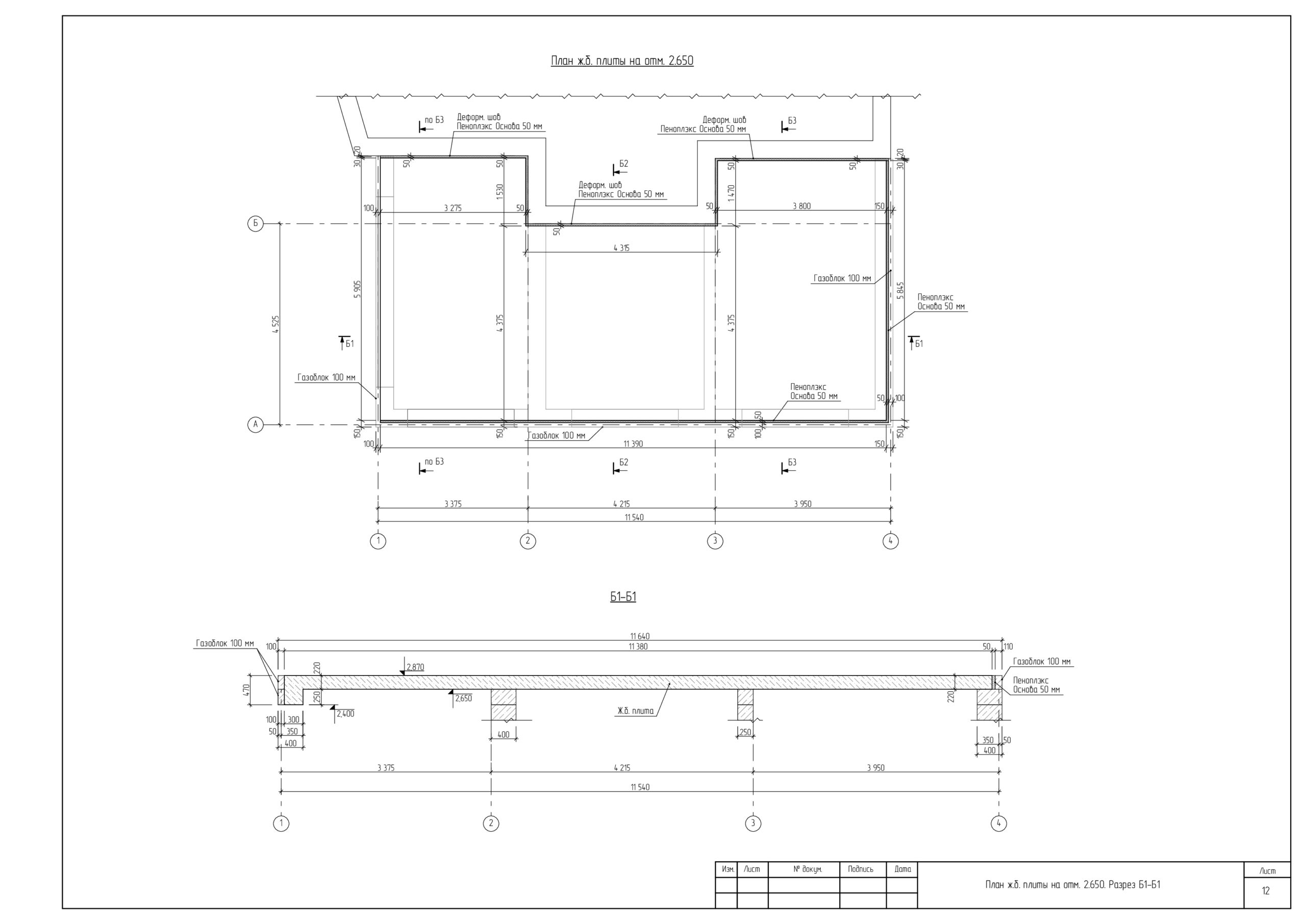

План жб. плиты перекрытия, с размерными цепочками, маркировкой основных сечений и дополнительными пояснениями относительно устройства конструкции (АС).

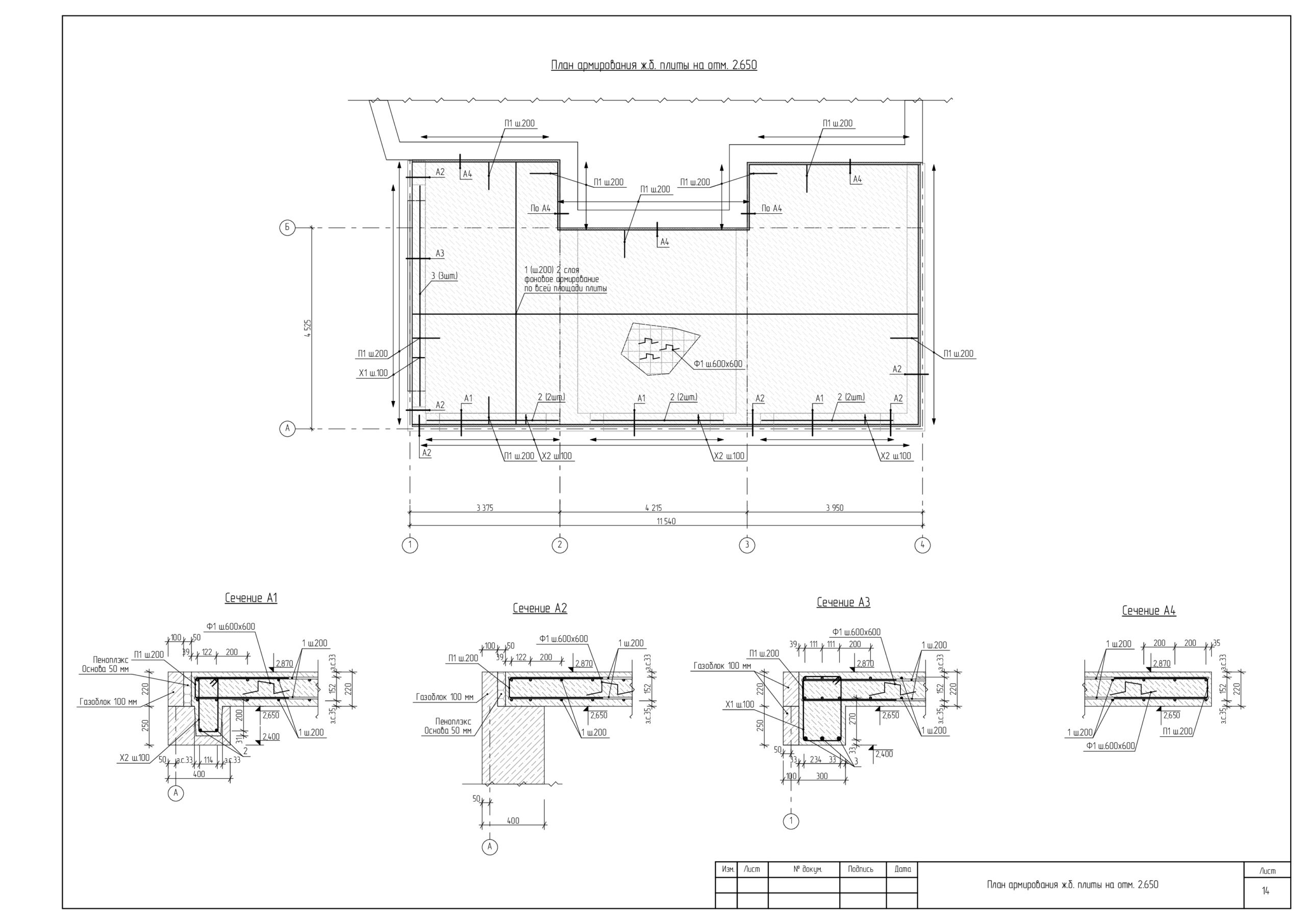

План армирования плиты перекрытия даёт представление об арматурном каркасе конструкции, её основных арматурных деталях и их устройстве (АС).

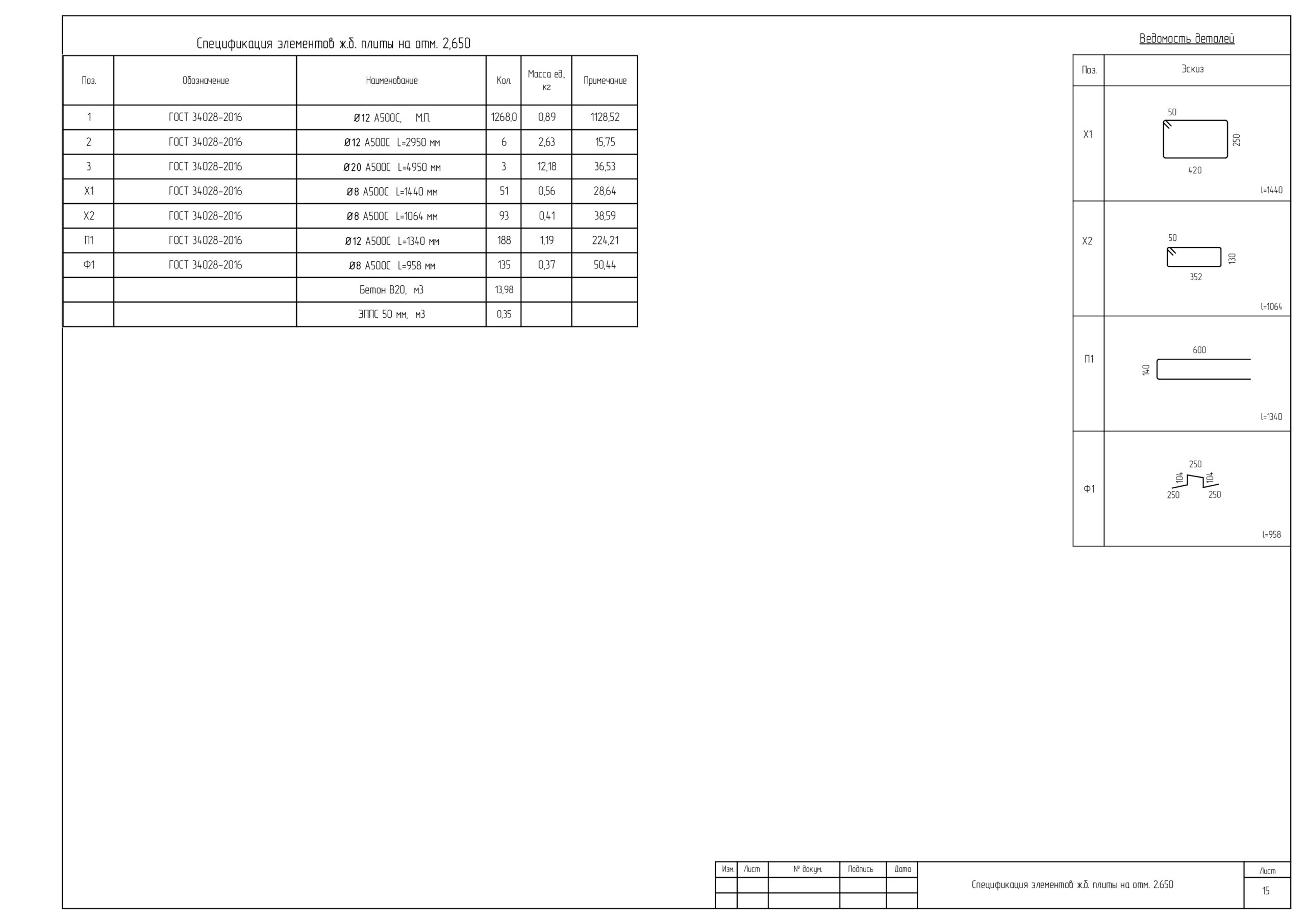

Таблица основных элементов и бетона позволяет составить сметную стоимость плиты перекрытия. Также показаны все арматурные детали с размерами гибки арматуры (АС).
