Кейс: проект одноэтажного загородного дома в Московской области

ОПИСАНИЕ ПРОЕКТА

Индивидуальный проект жилого дома

Для того чтобы убедиться в том, что наши проекты домов продуманы до мелочей и выполнены безупречно, а при строительстве не возникнет проблем предлагаем пример одного из наших индивидуальных проектов.

Этот проект выполнен нашими специалистами. Кейс содержит краткое описание работ, чертежи, визуализация, фото на всех этапах строительства.

Проекты от компании Мой Дом Проект отвечают всем требованиям, которые выдвигают заказчики. Построив дом по проекту, который разработали мы вы можете быть уверены, что дом окажется добротным, долговечным, безопасным, красивым, надёжным, комфортным. И если вы разумно подходите к расходам, если цените профессионализм и добросовестность доверьте проектирование дома и любого другого объекта частного строительства нам.

Кейс: проект одноэтажного загородного дома в Московской области
ЗАКАЗАТЬ РАЗРАБОТКУ ПРОЕКТА ДОМА

Индивидуальный проект дома

В качестве примера приведены некоторые листы проекта (нумерация принята по файлу)

Наименование объекта: жилой дом в Подмосковье.
Дата начала разработки проекта – март 2023 года.
Срок разработки проекта дома – 4 месяца.
Разрабатываемые разделы: архитектурные решения, конструктивные решения, наружные сети, благоустройство участка.

Чуть позже заказчик обратился в бюро повторно и заказал благоустройство участка. Участок имел 2 больших земляных навала, образованные в процессе строительства дома, и рельеф с плавным уклоном. Необходимо было предусмотреть рациональное движение земляных масс, минимизировать финансовые затраты на ввоз и вывоз земли. Данный раздел разрабатывался на момент, когда коробка дома уже стояла, и было чёткое понимание необходимых уровней к существующему строению и проектируемой бане.

Генплан

Данный лист отражает расположение дома на участке с учетом действующих норм по застройке, отступы от границ участка заранее согласованы Заказчиком с администрацией района, учтены особенности рельефа. Участок не большого размера почти прямоугольной формы, с выходом на центральную улицу, со всех сторон примыкают участки с жилой застройкой. На генплане показаны проектируемые сети, устраиваемые к дому (АР)

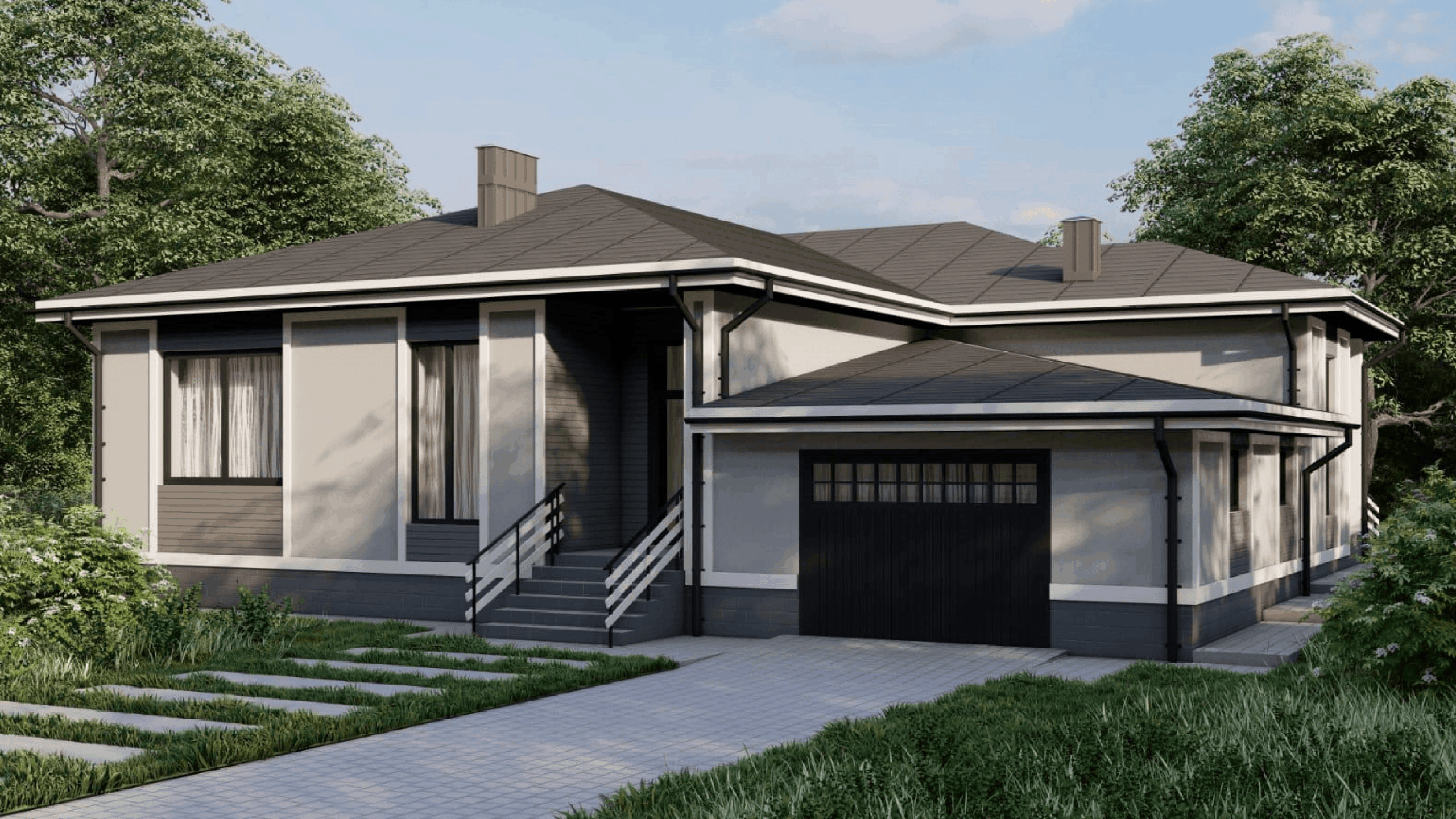

3D визуализация, вид 1

На данном листе показан главный фасад. Вид на дом открывается справа от въезда, просторная лужайка, въездная группа в гараж (АР)

3D визуализация, вид 2

Угловой вид на дом с внутренней стороны двора, с широким обзором на участок. Уютная просторная веранда расположена во внутреннем углу дома, защищена от ветра и осадков (АР)

План с расстановкой мебели

Планировка дома предусматривает блочное расположение основных групп помещений. Центральная часть блока предусматривает расположение необходимых технических помещений. Дальняя часть блока – жилая, с двумя спальнями, встроенной гардеробной и ванной комнатой хозяев. Кабинет с индивидуальным входом со стороны веранды. Левый блок – просторная кухня-гостиная с обеденной зоной и выходом на веранду. Правый блок – гараж с проходной мастерской и еще одним выходом из дома (АР)

План кровли

Проектом предусмотрена вальмовая крыша, ввиду наличия гаража с пониженным уровнем въезда, кровля достаточно сложная. Покрытие кровли предусмотрено фальцевыми картинами, с утеплением чердачного перекрытия, что уменьшит шум дождя и сделает пребывание более комфортным. Шахты в данном проекте предусмотрены заводского изготовления комплектующиеся сразу всеми проходными элементами и колпаками, что позволяет смонтировать все в верной последовательности и тем самым исключить протечки (АР)

Разрезы 1-1 и 2-2

Отражают высоту этажей, отметки коньков, свесов, оконных и дверных проемов, а также пироги основных конструкций (АР)

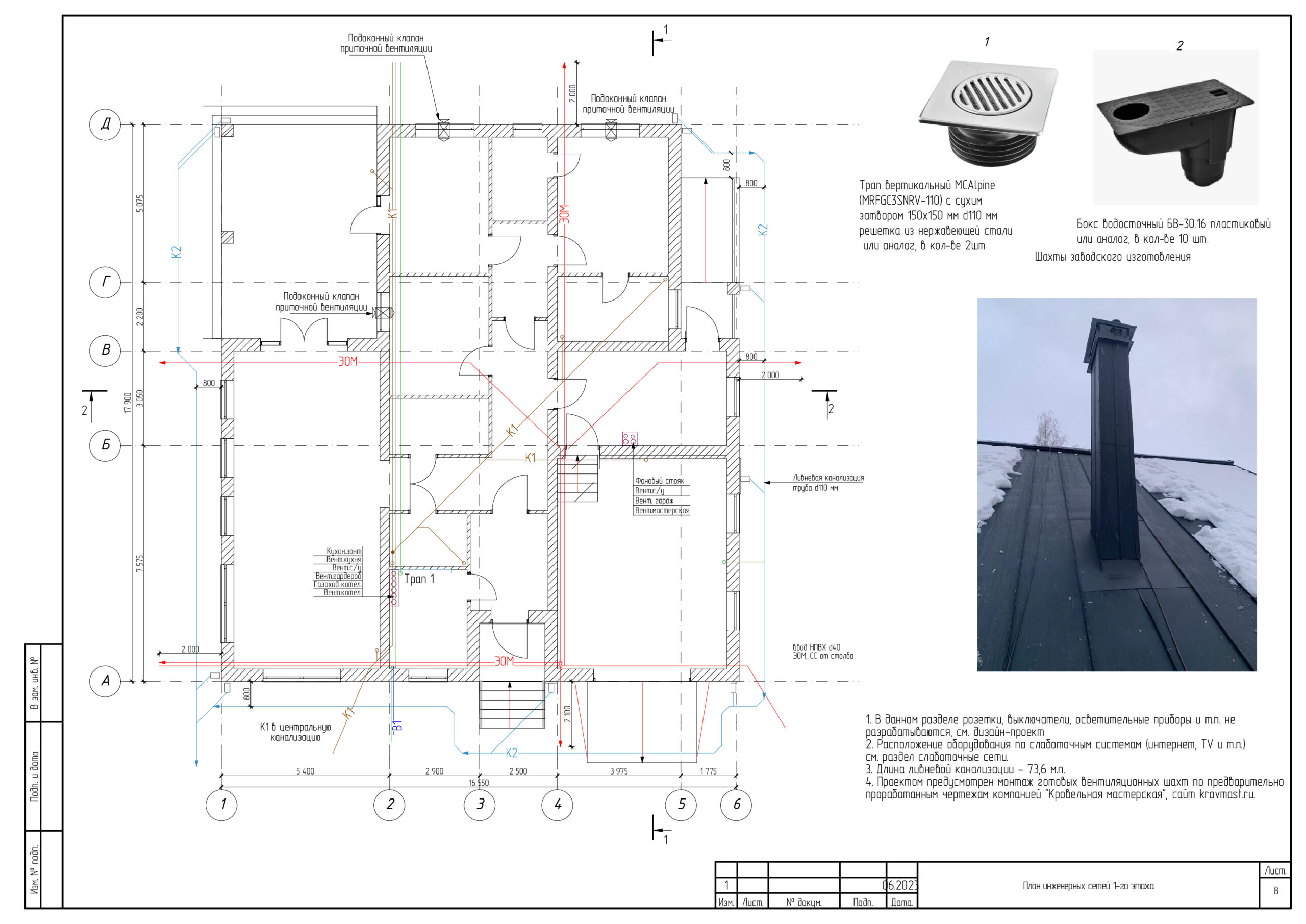

План инженерных сетей

На данном листе показана разводка сети канализации, точки ввода воды и электричества. Показано расположение дождеприёмных коробов. В данном проекте предусмотрена установка вентиляционных шахт заводского изготовления, указан каждый выход канала, приточные клапана. Детальную проработку системы вентиляция выполняет специализированная организация, которая в последствии произведет монтаж готового оборудования (АР)

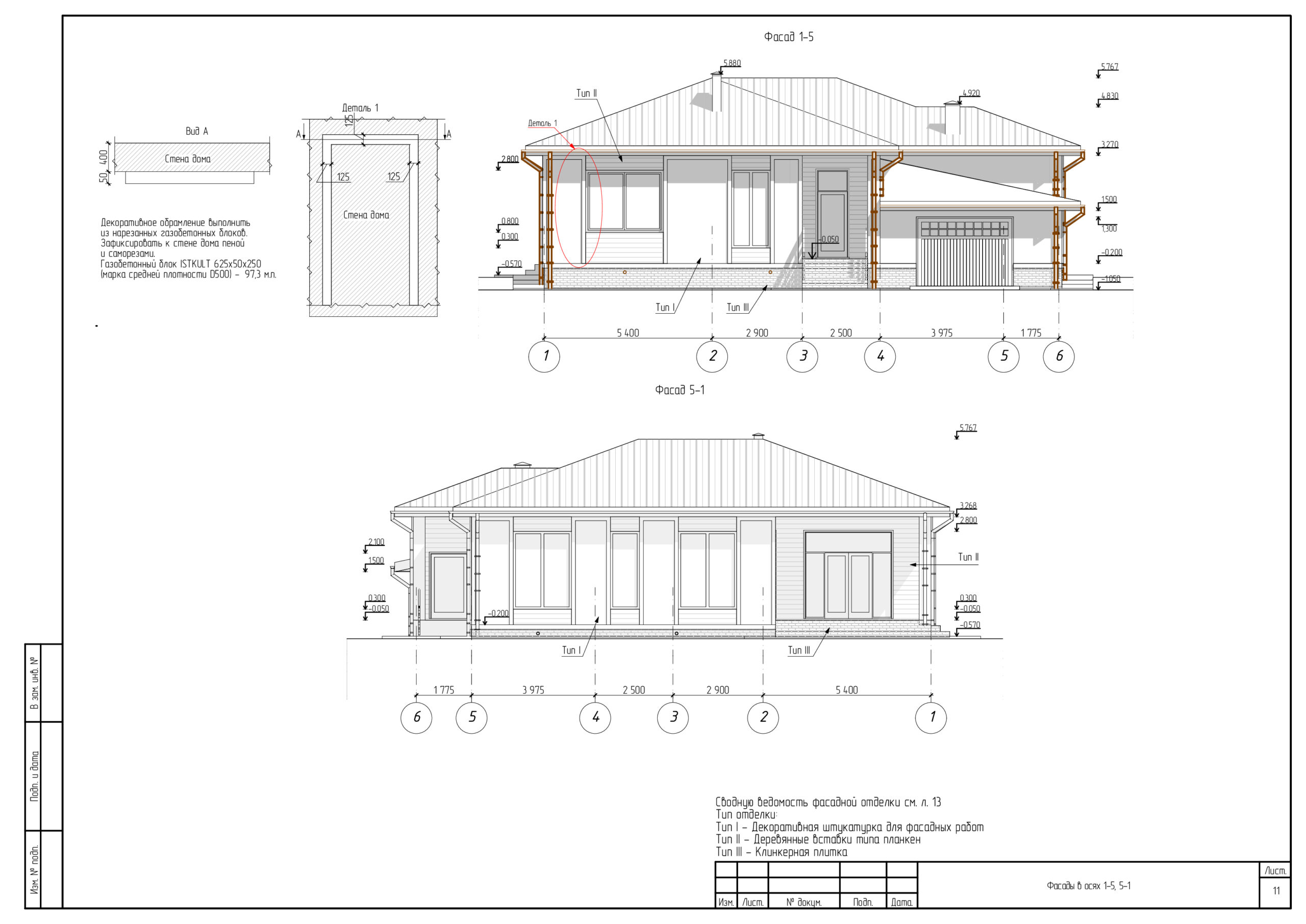

Фасады в осях 1-5, 5-1

Представлены главный фасад и фасад с верандой с противоположной стороны. Данный лист показывает все высотные отметки основных узлов, маркировку материалов фасадной отделки и укрупненную деталировку декоративной отделки стен (АР)

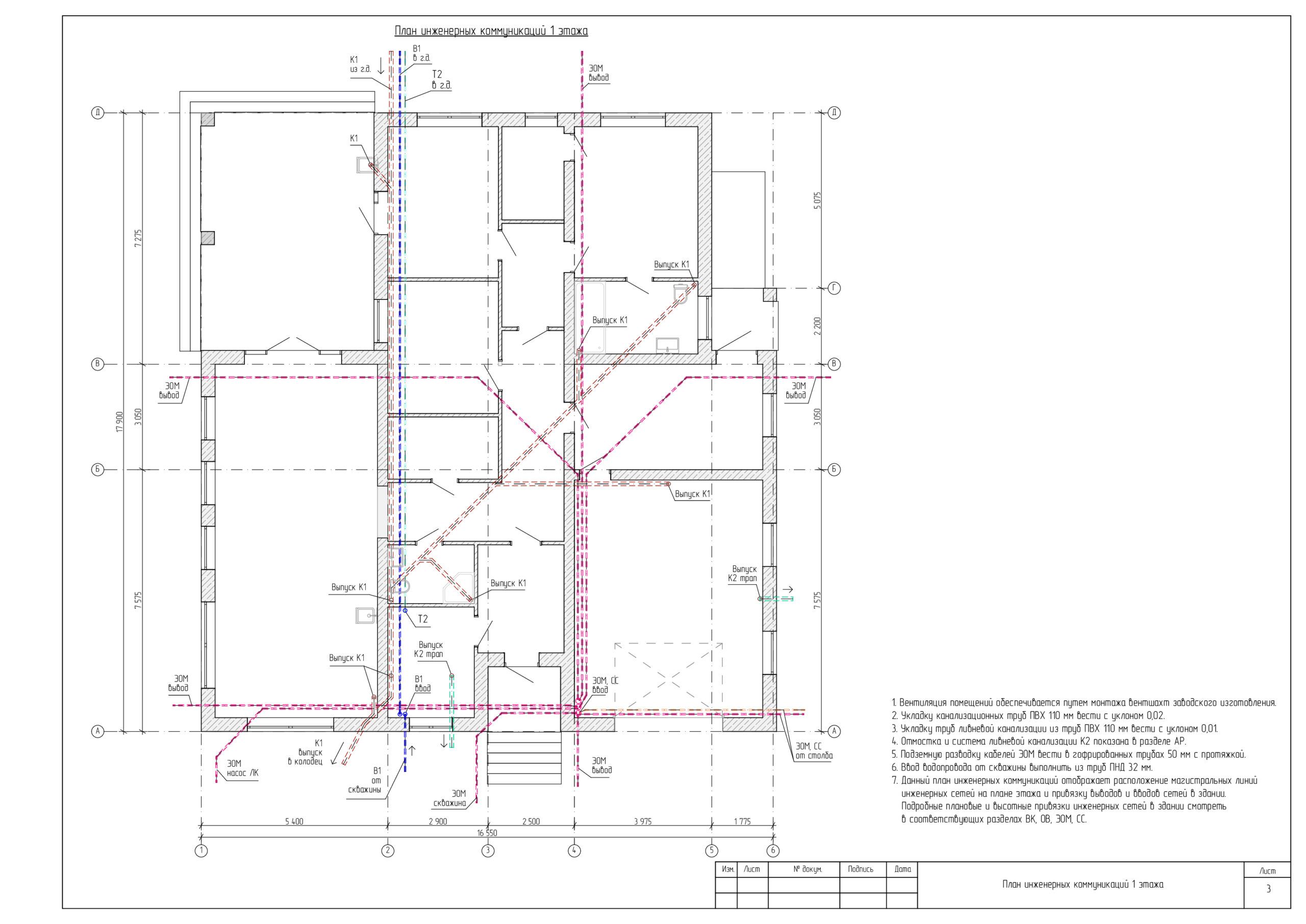

План инженерных коммуникаций

Данный план позволяет заранее предусмотреть все закладные и выполнить устройство всех необходимых систем. Сводный план сетей дома с маркировкой – ввод электричества и воды в дом, разводка резервных линий электричества, выводы канализации и ливневой сети (КР)

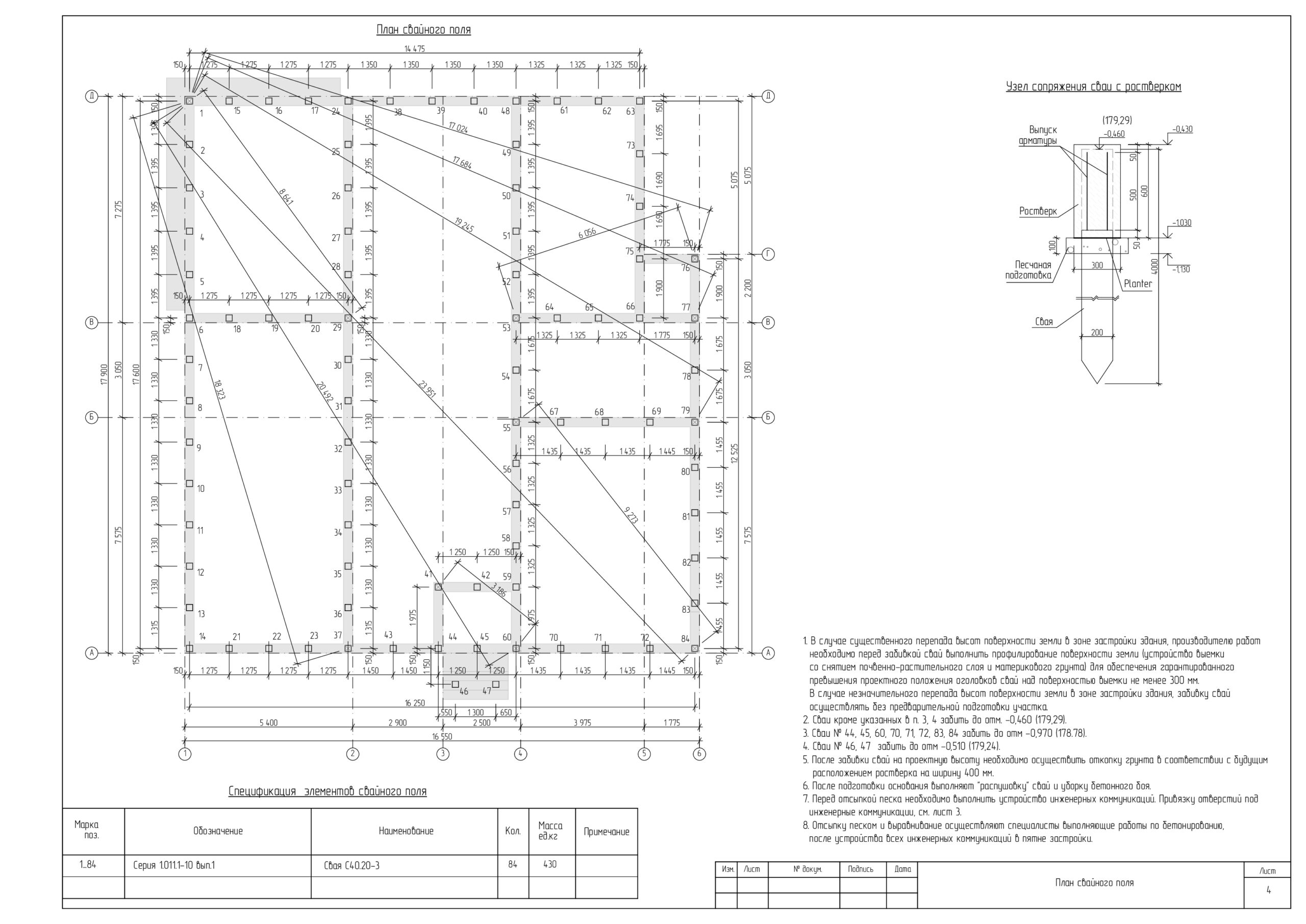

План свайного поля

Ввиду имеющегося рельефа на участке, свайное поле предусмотрено разно уровневое. В части примечания в описательном виде указаны основные отметки, до которых делается забивка свай, и спецификация элементов свайного поля с маркировкой. Так как данным проектом предусмотрены сваи заводского производства одного размера, Заказчик может самостоятельно произвести заказ данного материала на заводе (КР)

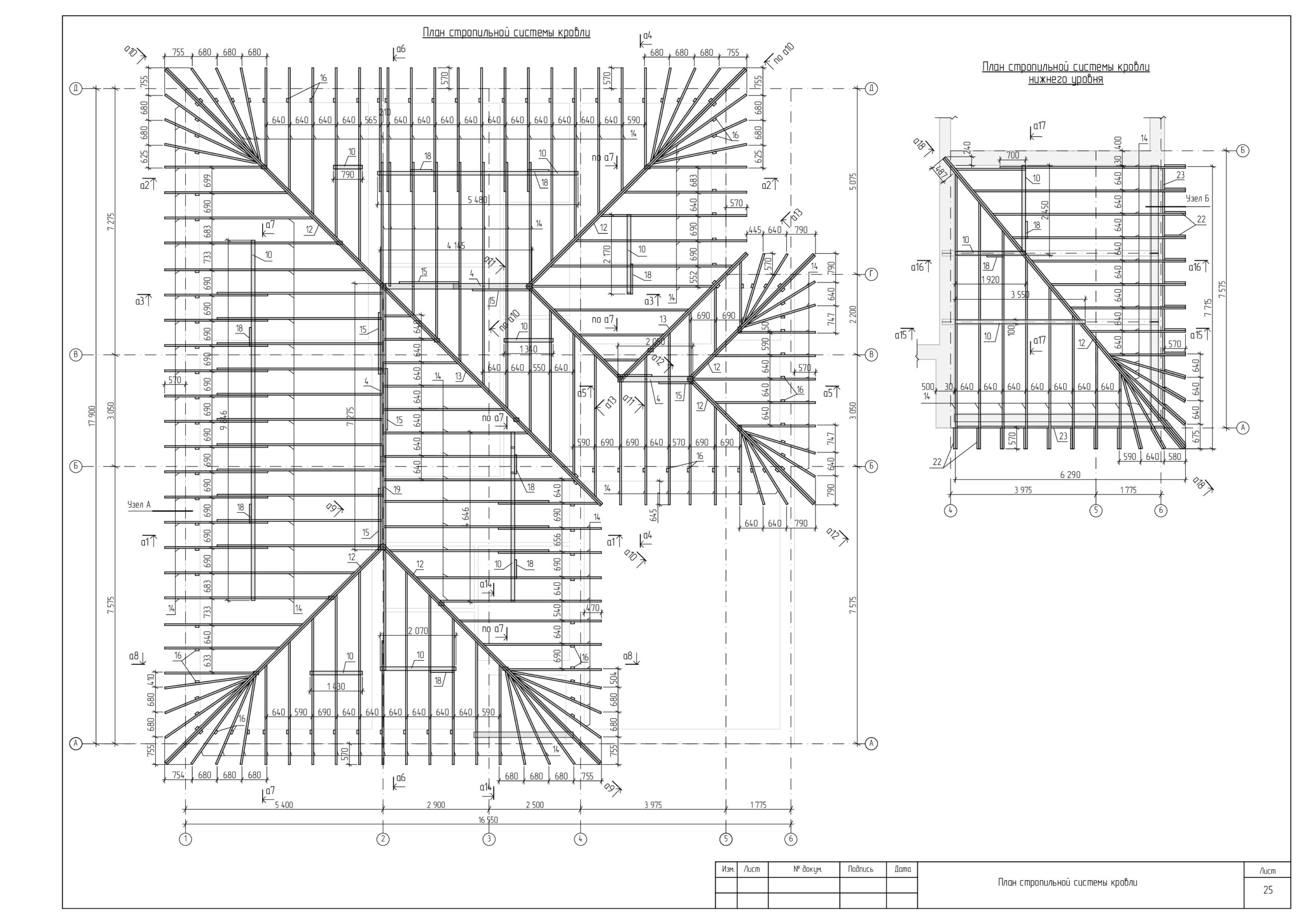

План стропильной системы кровли

Детальная раскладка деревянных элементов кровли, с маркировкой каждого из них (КР)

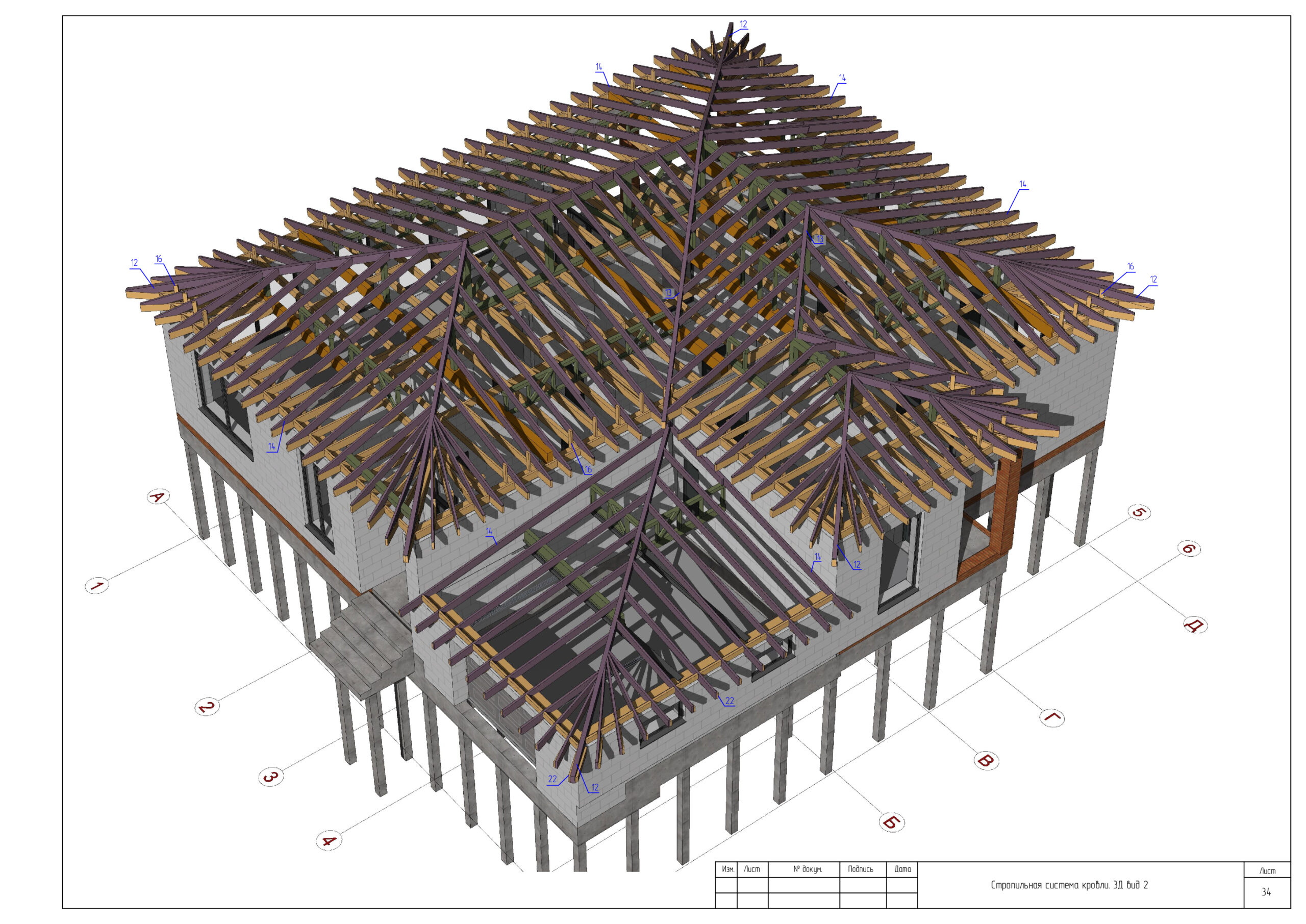

3D вид элементов стропильной

Позволяет понять весь пространственный каркас будущей кровли, с расстановкой всех элементов (КР)

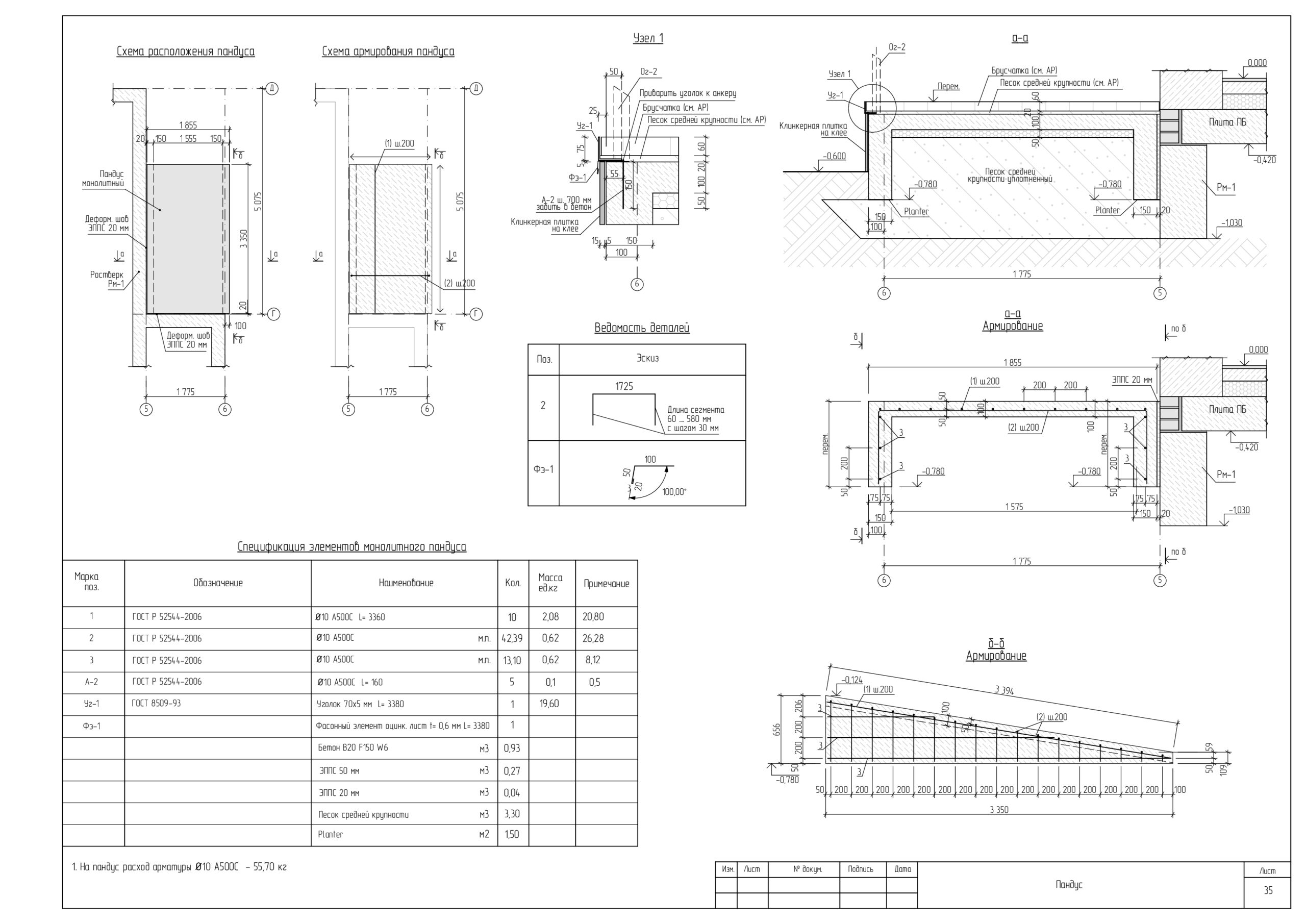

Схема расположения пандуса

Пандус по плану предусмотрен со стороны заднего двора, для удобства пользования садовой техникой. На данном листе представлена схема расположения, схемы армирования и узлы. Также в таблицу спецификации собраны все элементы и детали его устройства (КР)

Схема раскладки труб хоз.-бытовой канализации

Условные обозначения на подробном плане дает представление о порядке раскладки труб разных размеров. На плане представлена полная раскладка труб канализации, с точками и узлами пересечения, с уклонами в требуемом направлении, размерными цепочками и высотными отметками расположения лотков и деталей (НС)

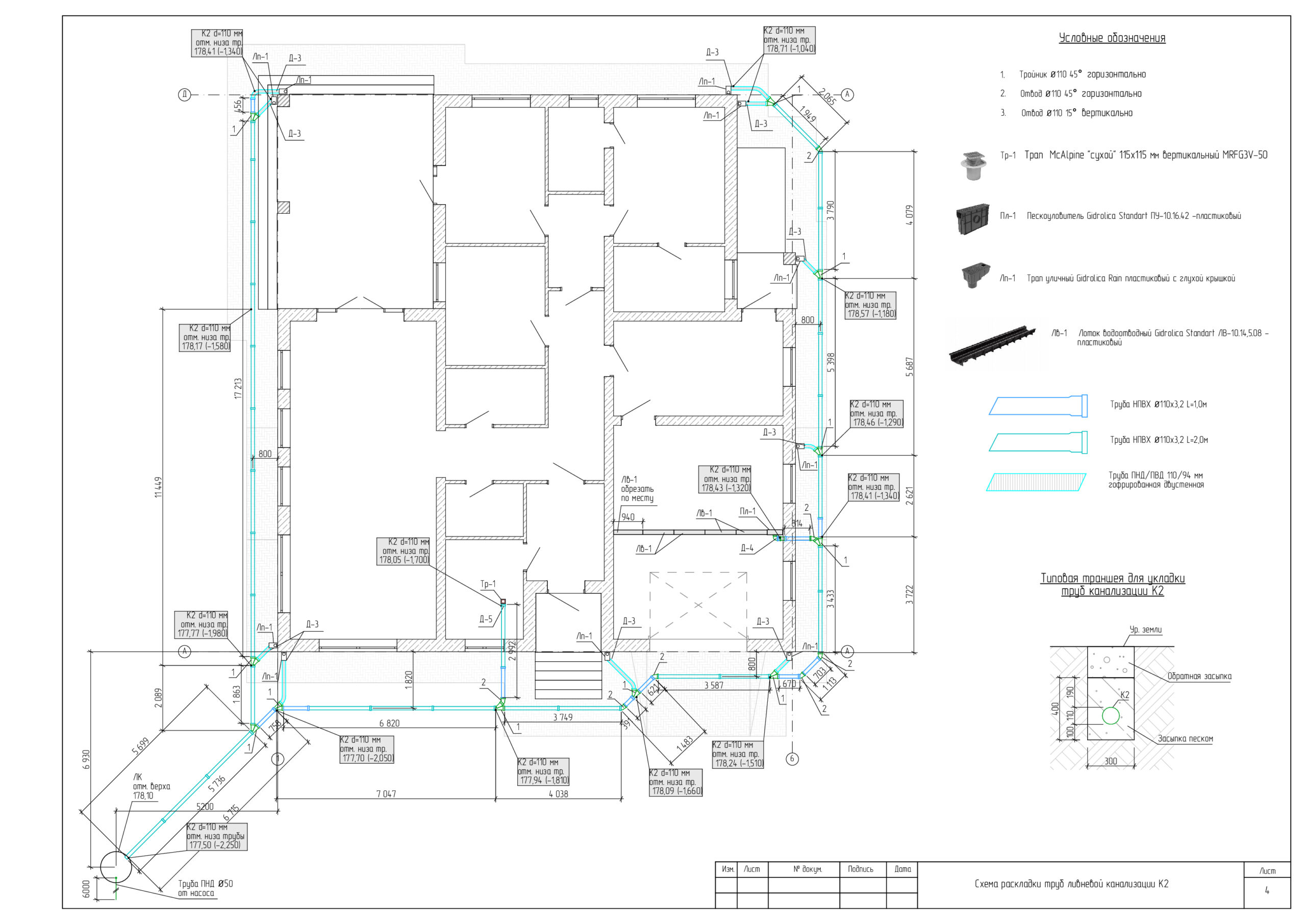

Схема раскладки труб ливневой канализации

Детальная проработка сети ливневой канализации для сбора дождевых вод с кровли дома и отведения ее с участка, с размерными цепочками, высотными отметками даст четкое понимание ее устройства. Данная сеть избавит отмостку по периметру дома от воды с крыши, не допустит точечных подтоплений и образования застоя воды под фундаментом дома (НС)

Типовые узлы

Разрез ливневого колодца дает четкое понимание, на каких отметках осуществляется ввод и выход сети ливневой канализации, установки насоса. Детали дают пространственное понимание расположения стыков, поворотов, отводов и других узлов сети (НС)

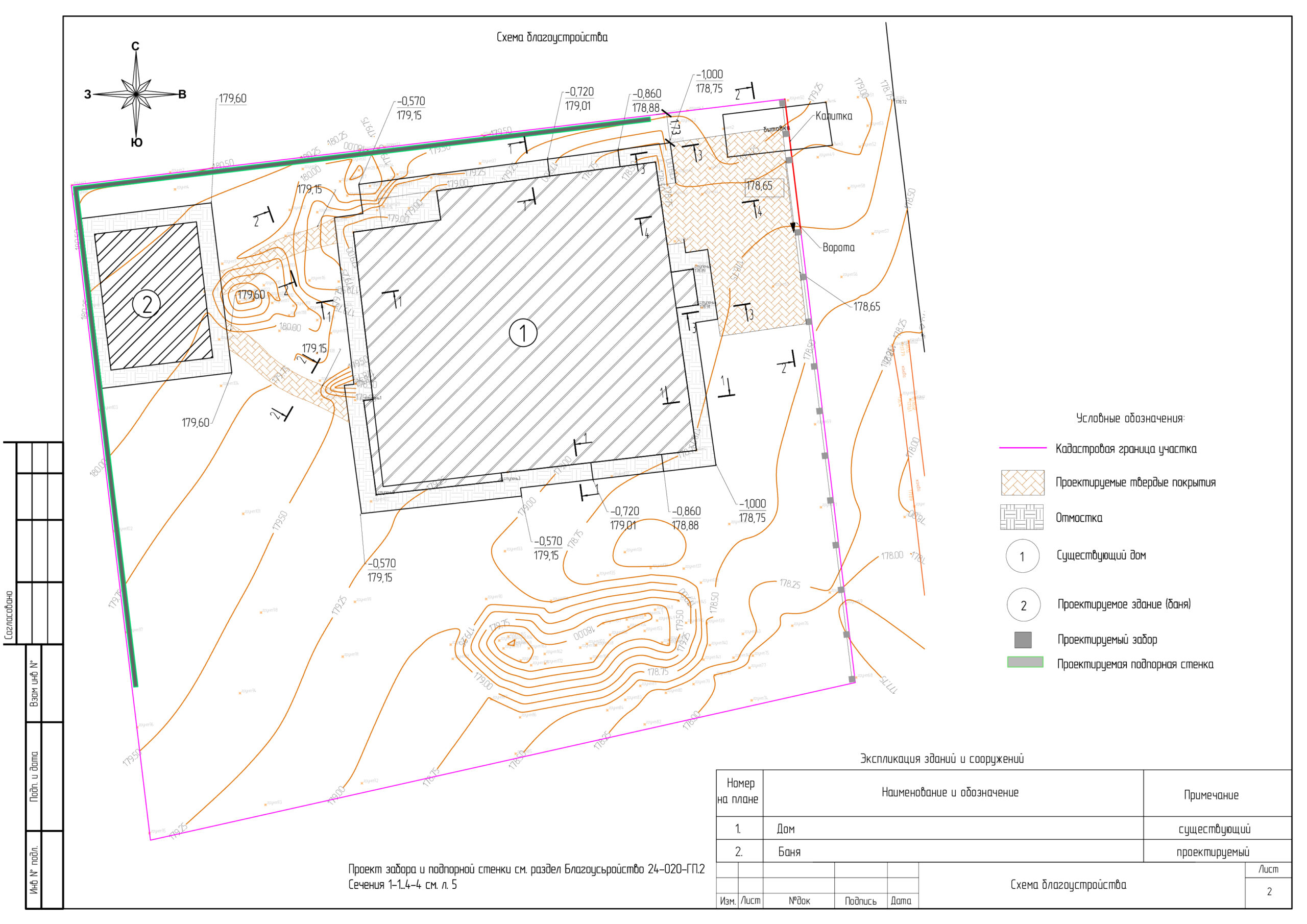

Схема благоустройства

Из-за разницы в отметках земли между участком Заказчика и соседей, проектом предусмотрено устройство подпорных стенок со смежными участкам в западной части. Показана маркировка сечений по проектируемым покрытиям, тропинкам и площадкой въезда (ГП)

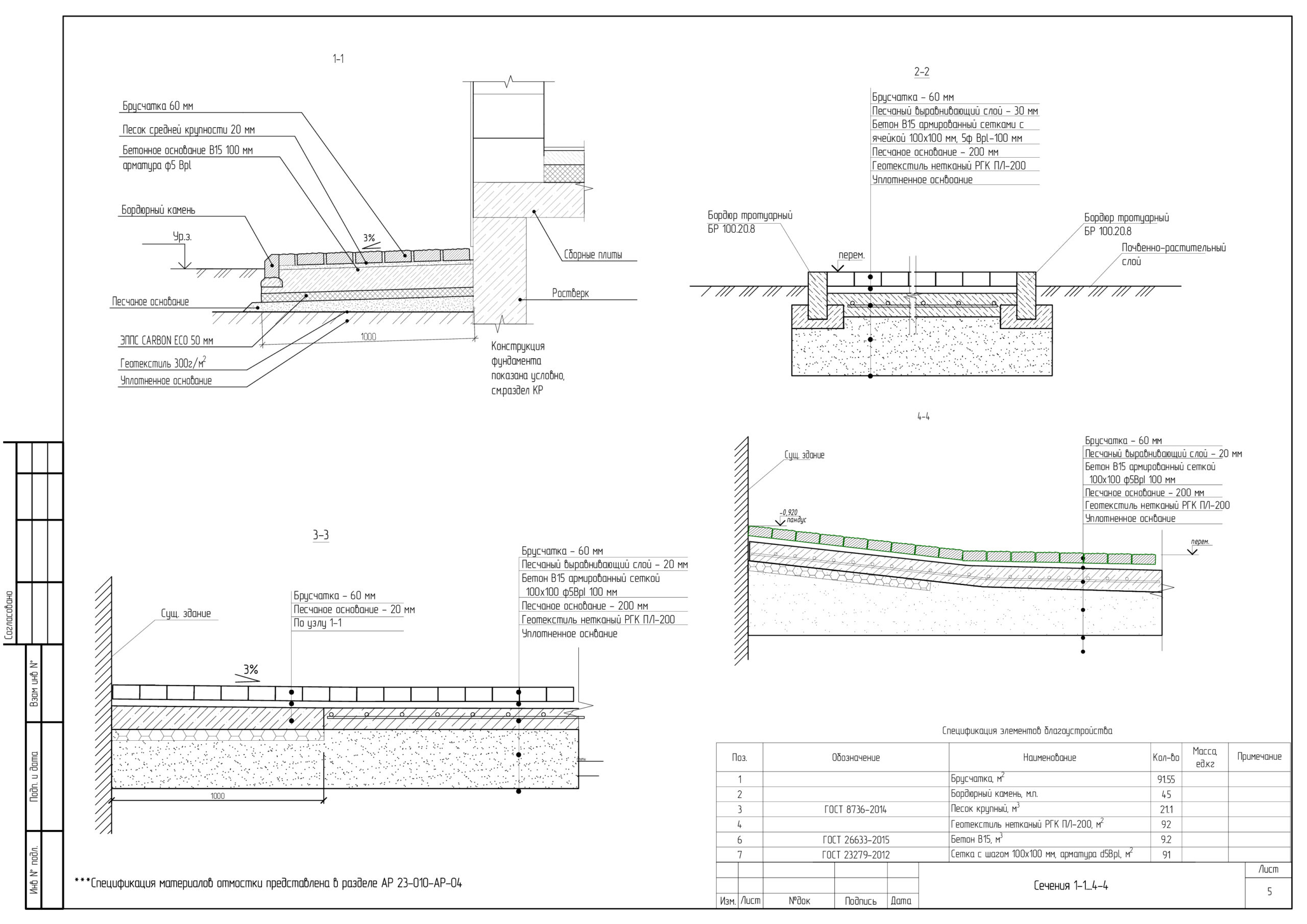

Сечения 1-1…4-4

Спецификация элементов благоустройства. Проработаны детальные узлы по устройству отмостки, тропинок на участке и площадки въезда. В спецификации предусмотрен полный объем необходимого материала (ГП)

3D визуализация

Отличная возможность увидеть как будет выглядеть будущий дом

Кейс: проект одноэтажного загородного дома в Московской области

Чертежи

Некоторые элементы проекта дома

Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
Кейс: проект одноэтажного загородного дома в Московской области
ЗАКАЗАТЬ ПРОЕКТ ДОМА

Разработка проекта дома

В качестве примера приведены некоторые листы проекта (нумерация принята по файлу)

Ниже вы можете скачать часть проектной документации и чертежей для проекта.
