Для того чтобы убедиться в том, что наши проекты домов продуманы до мелочей и выполнены безупречно, а при строительстве не возникнет проблем предлагаем пример одного из наших индивидуальных проектов.
Этот проект выполнен нашими специалистами. Кейс содержит краткое описание работ, чертежи, визуализация, фото на всех этапах строительства.
Проекты от компании Мой Дом Проект отвечают всем требованиям, которые выдвигают заказчики. Построив дом по проекту, который разработали мы вы можете быть уверены, что дом окажется добротным, долговечным, безопасным, красивым, надёжным, комфортным. И если
вы разумно подходите к расходам, если цените профессионализм и добросовестность доверьте проектирование дома и любого другого объекта частного строительства нам.
Наименование объекта: жилой дом в Москве.
Дата начала разработки проекта – февраль 2025 года.
Срок разработки проекта дома – 1,5 месяца.
Разрабатываемые разделы: архитектурные решения, конструктивные решения, наружные сети.
С данным заказчиком работы по проектированию велись в 2022 году, были запроектированы баня и гараж с погребом и навесом в объёме рабочей документации по архитектуре и конструктиву.
В феврале 2025 года заказчик повторно обратился к нам для переделки некоторых проектных решений и разработки наружных сетей.

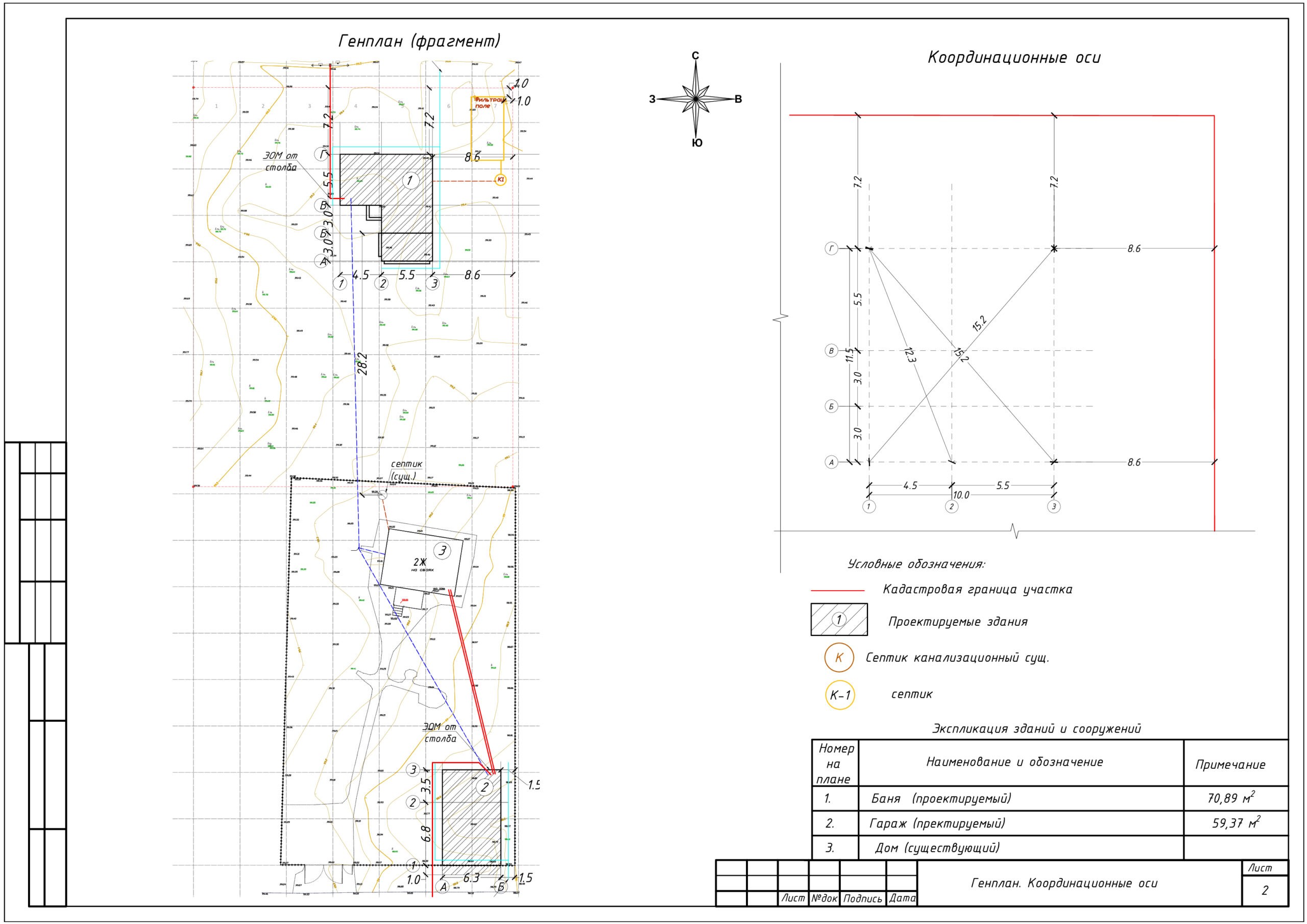

Представлен участок Заказчика, он представляет из себя 2 примыкающих участка, с практически ровным рельефом. По центру рассматриваемой территории расположен дом. В верхней части участка проектируется баня, в нижней части участка, на въезде, гараж с навесом. Данный лист отражает расположение бани и гаража на участке с учётом действующих норм по застройке, учтены особенности рельефа. На генплане отображены проектируемые и существующие сети. Также показаны координационные оси бани с привязками к границе участка (АР)
На данном листе отражён главный фасад здания бани в упрощённом качестве. Весь вид на участок открывается из витражных окон комнаты отдыха и с террасы с зоной барбекю. На фасадах проектируемых строений предусмотрена отделка штукатуркой и штакетник, в раскладке типа «фахверк» (АР)
Визуализация в упрощённом качестве. Так как гараж расположен в углу участка, вид возможно было исполнить только с внутреннего двора, боковой вид (АР)

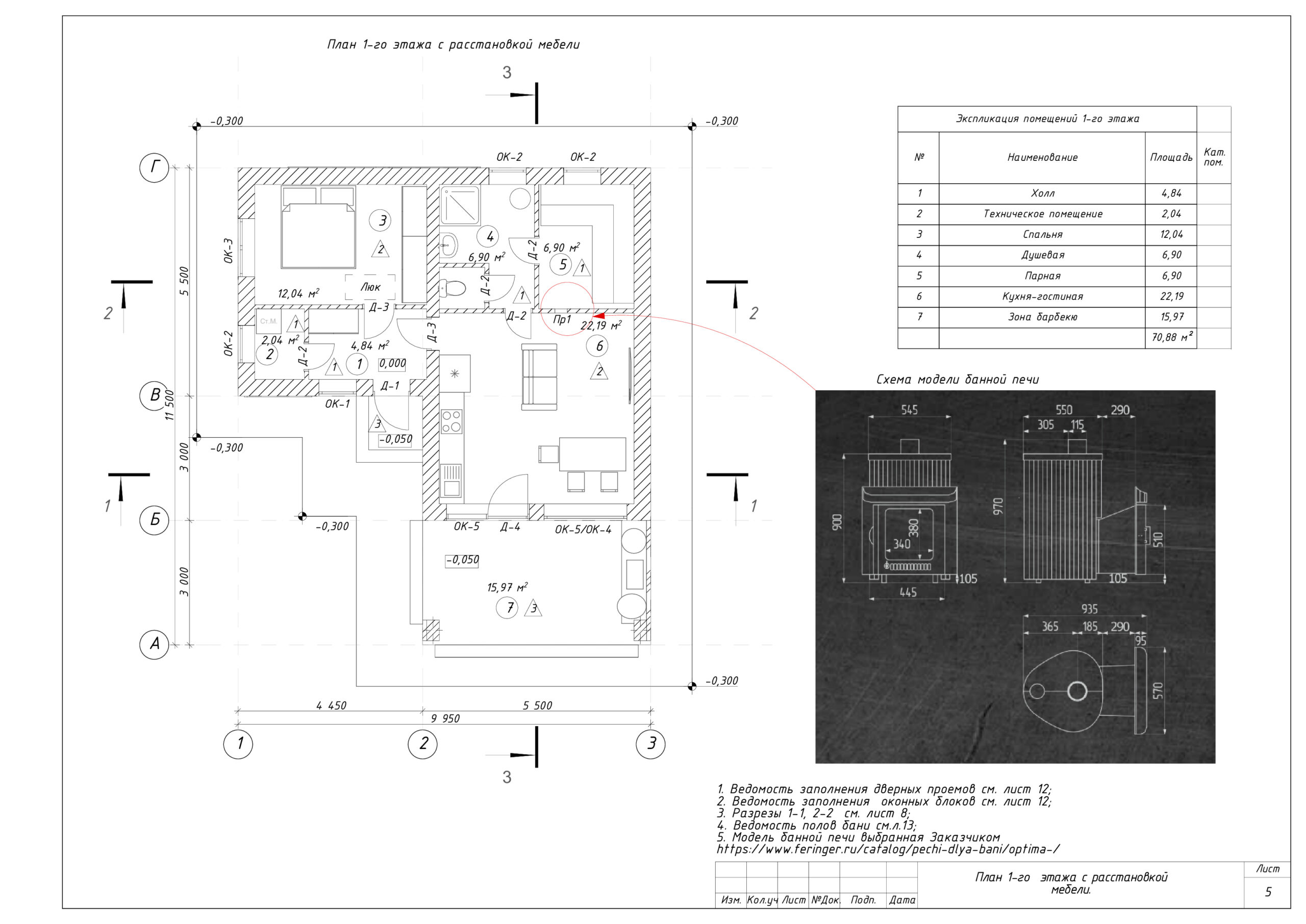

Планировочные решения сохранены с первоначального варианта проектируемой бани, без изменений, кроме модели печи. Данный лист даёт представление о расположении и назначении помещений, замаркированы оконные и дверные проёмы, высотные отметки по углам отмостки, со сносками на другие листы проектной документации (АР)

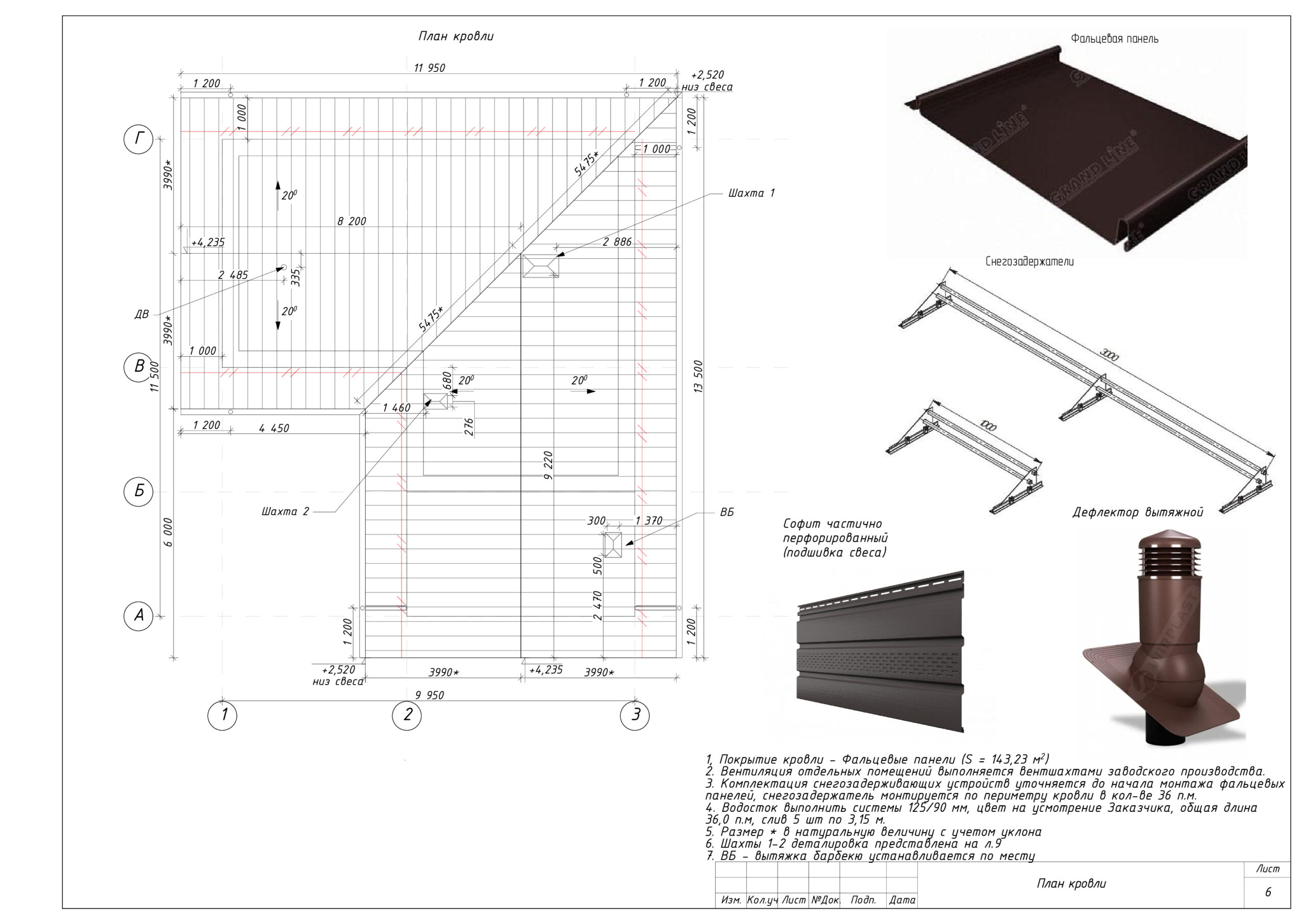

Наглядно представлены составляющие элементы кровли, снегозадерживающие устройства. На самом плане указаны все размерные привязки, угол уклона кровли, расположение вентиляционных шахт с привязками. Цифровые значения по некоторым основным моментам, таким как площадь покрытия кровли, длина и количество водоотводящей системы кровли (АР)

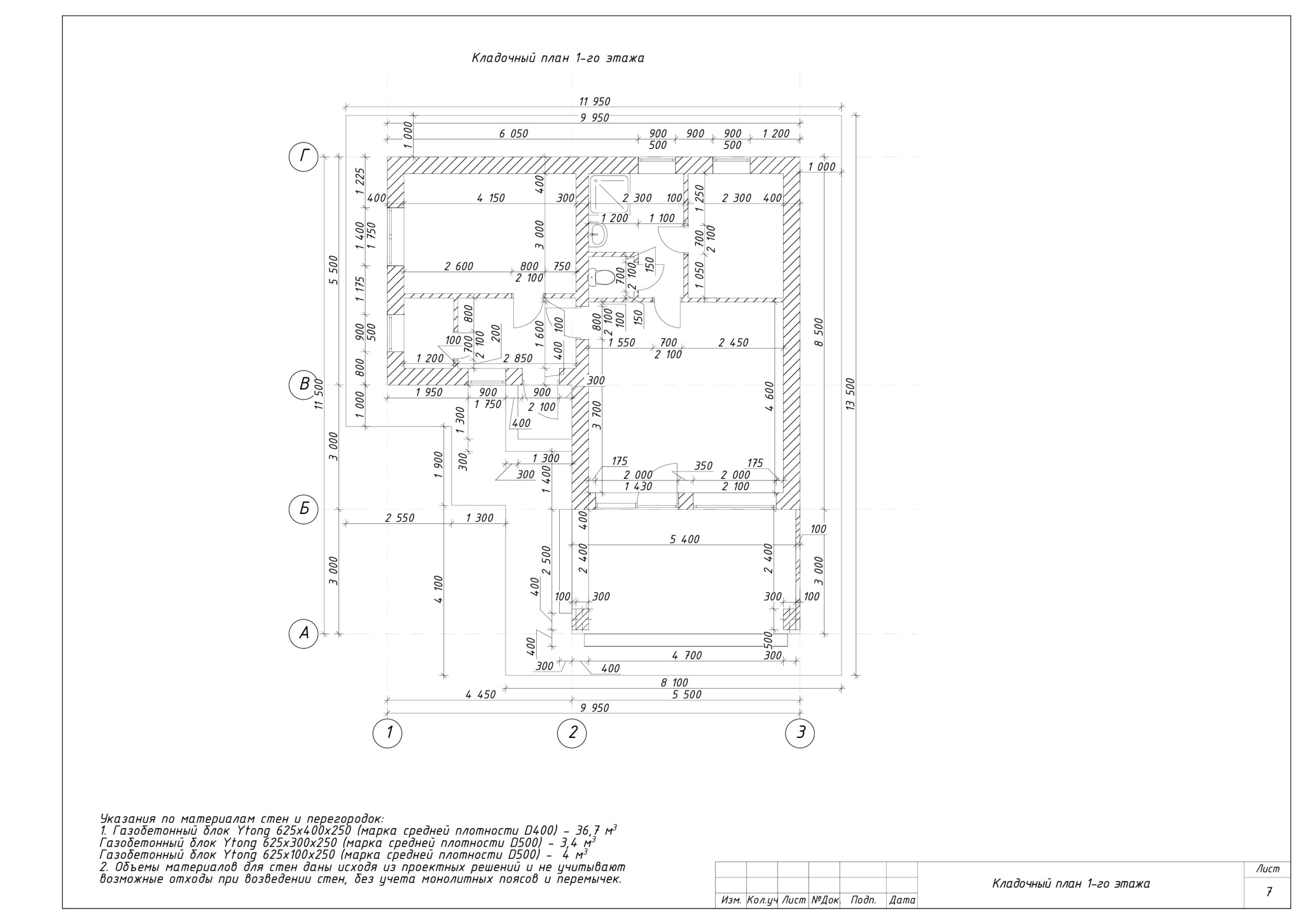

План максимально информативный по указанию всех возможных размеров и привязок. Указано предварительно посчитанное количество кладочного материала, на основании которого можно сделать предзаказ на фирме-производителе (АР)

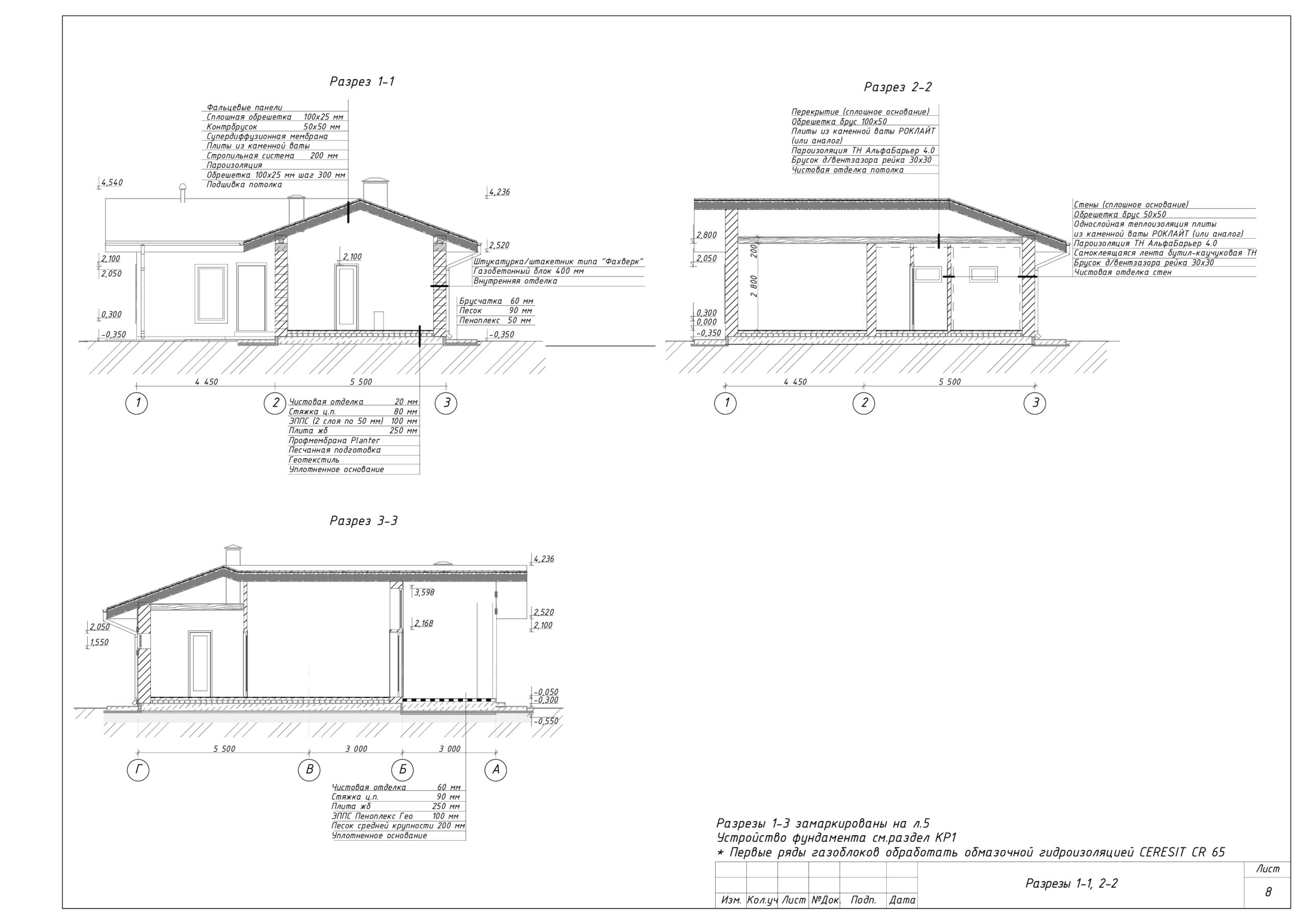

Разрезы 1-1…3-3. Данный лист демонстрирует характерные разрезы по зданию, с деталировкой всех необходимых «пирогов» конструкций, высотными отметками внутри здания и снаружи (АР)

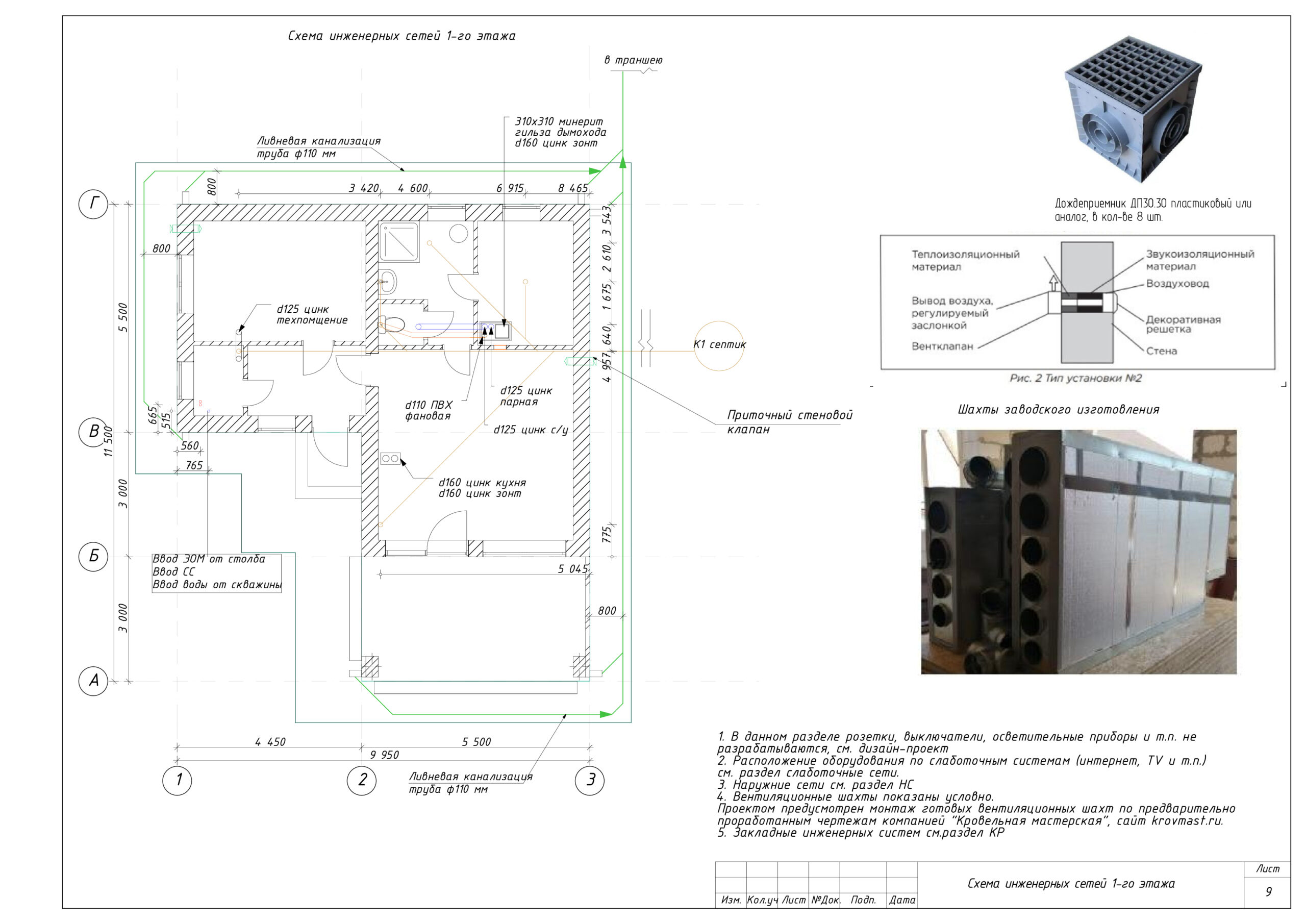

На данном листе показана разводка сети канализации, точки ввода воды и электричества. Показано расположение дождеприёмных коробов. В данном проекте предусмотрена установка вентиляционных шахт заводского изготовления, указан каждый выход канала, приточные клапана. Детальную проработку системы вентиляция выполняет специализированная организация, которая в последствии произведёт монтаж готового оборудования (АР)

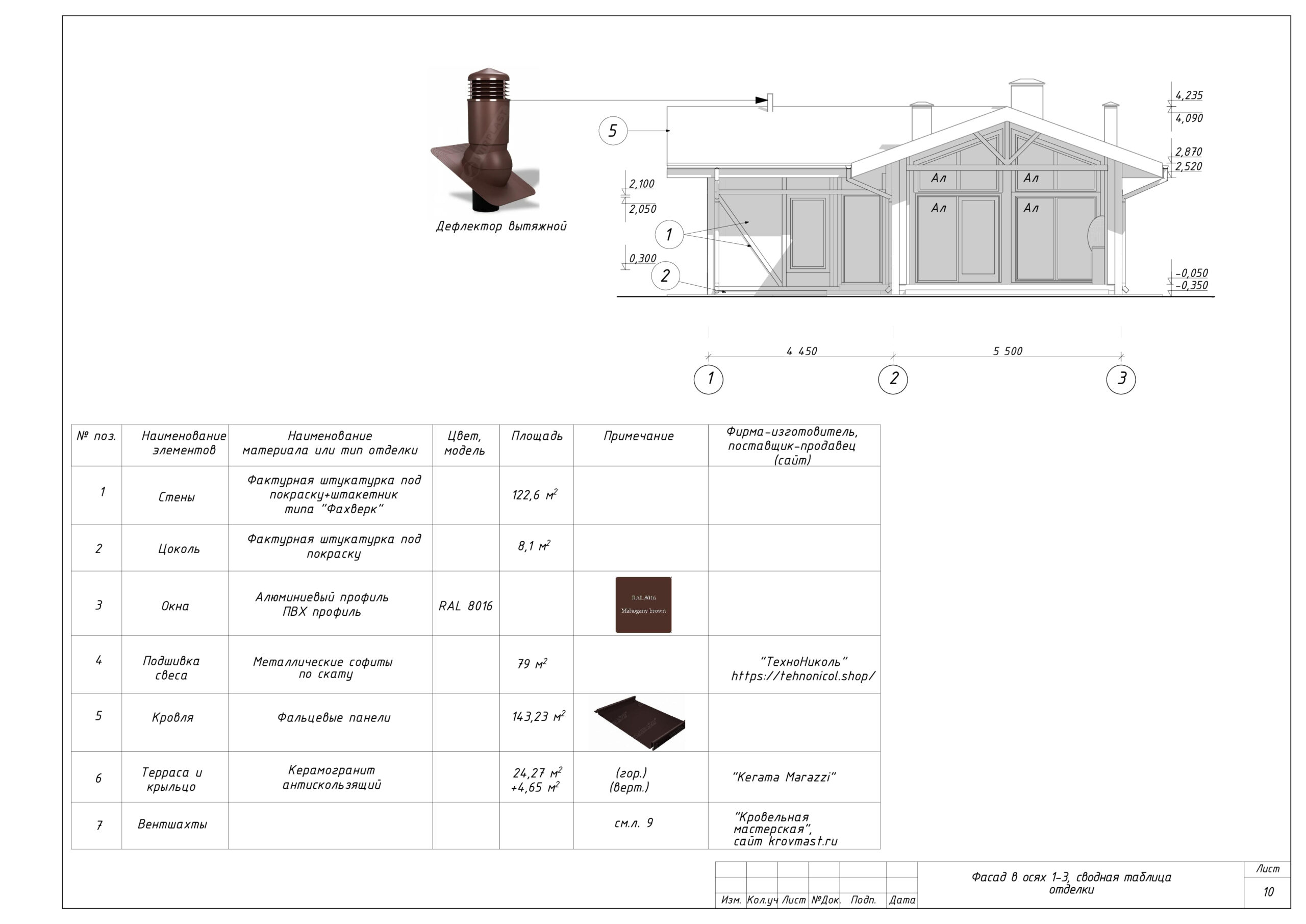

Сводная таблица отделки. Отражены высотные отметки по фасаду, указан тип отделки отдельными фрагментами. На данном виде отдельно замаркированы алюминиевые конструкции витражей. Сводная таблица отражает весь отделочный материал с необходимым количеством, прописан цветовой вариант оконных элементов и прочие данные (АР)

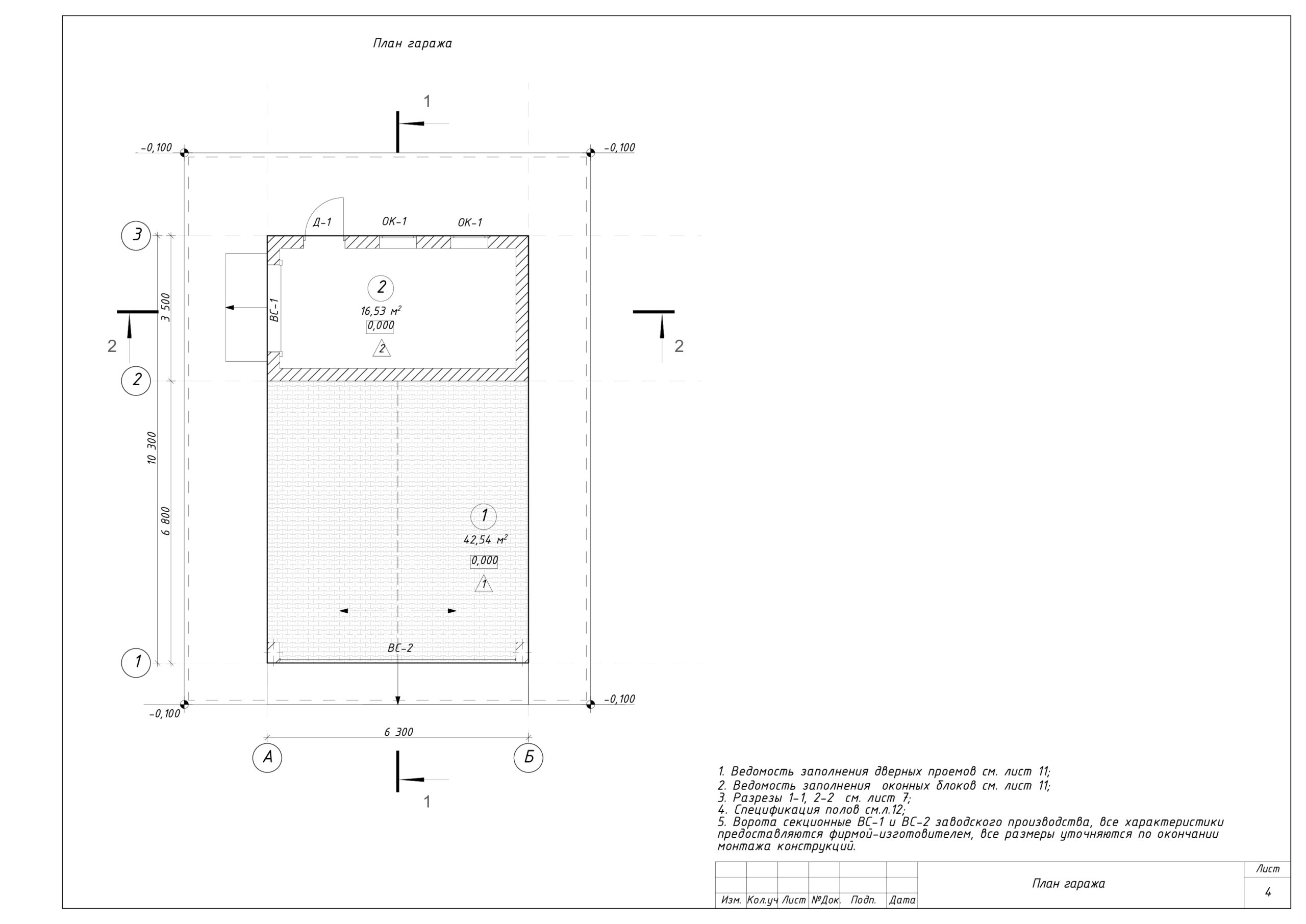

Отражены сам гараж и навес к нему, замаркированы проёмы, показаны отметки уровней пола и отмостки, направление уклона поверхности пола навеса и пандуса в гараж (АР)

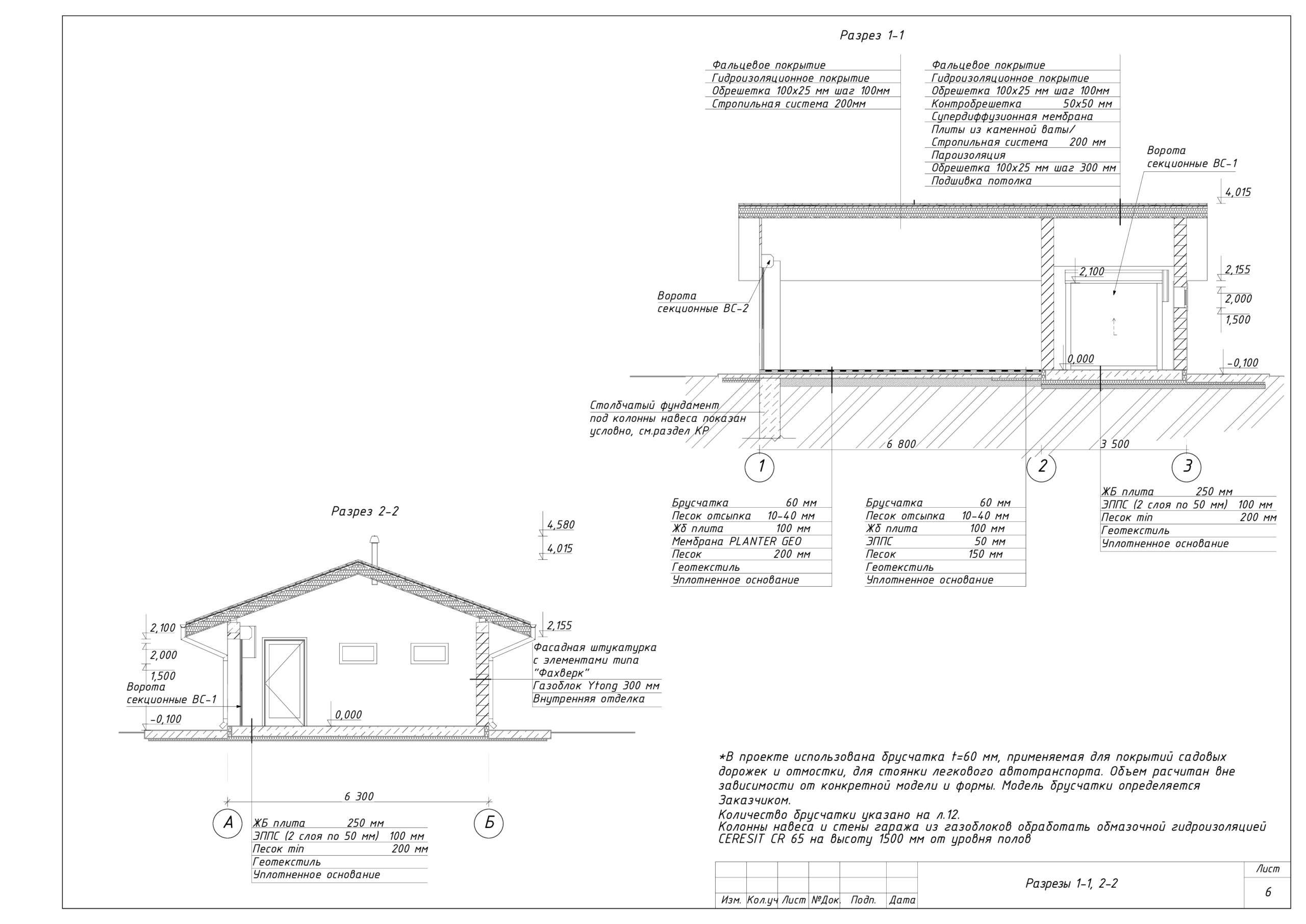

Данный лист демонстрирует характерные разрезы по гаражу, с деталировкой всех необходимых «пирогов» конструкций, высотными отметками внутри здания и снаружи. В данный момент на разрезе 1-1 только брусчатка пола навеса, в предыдущей проектной версии гаража, именно под навесом и предполагалось разместить погреб железобетонном исполнении со спуском внутрь по приставной лестнице (АР)

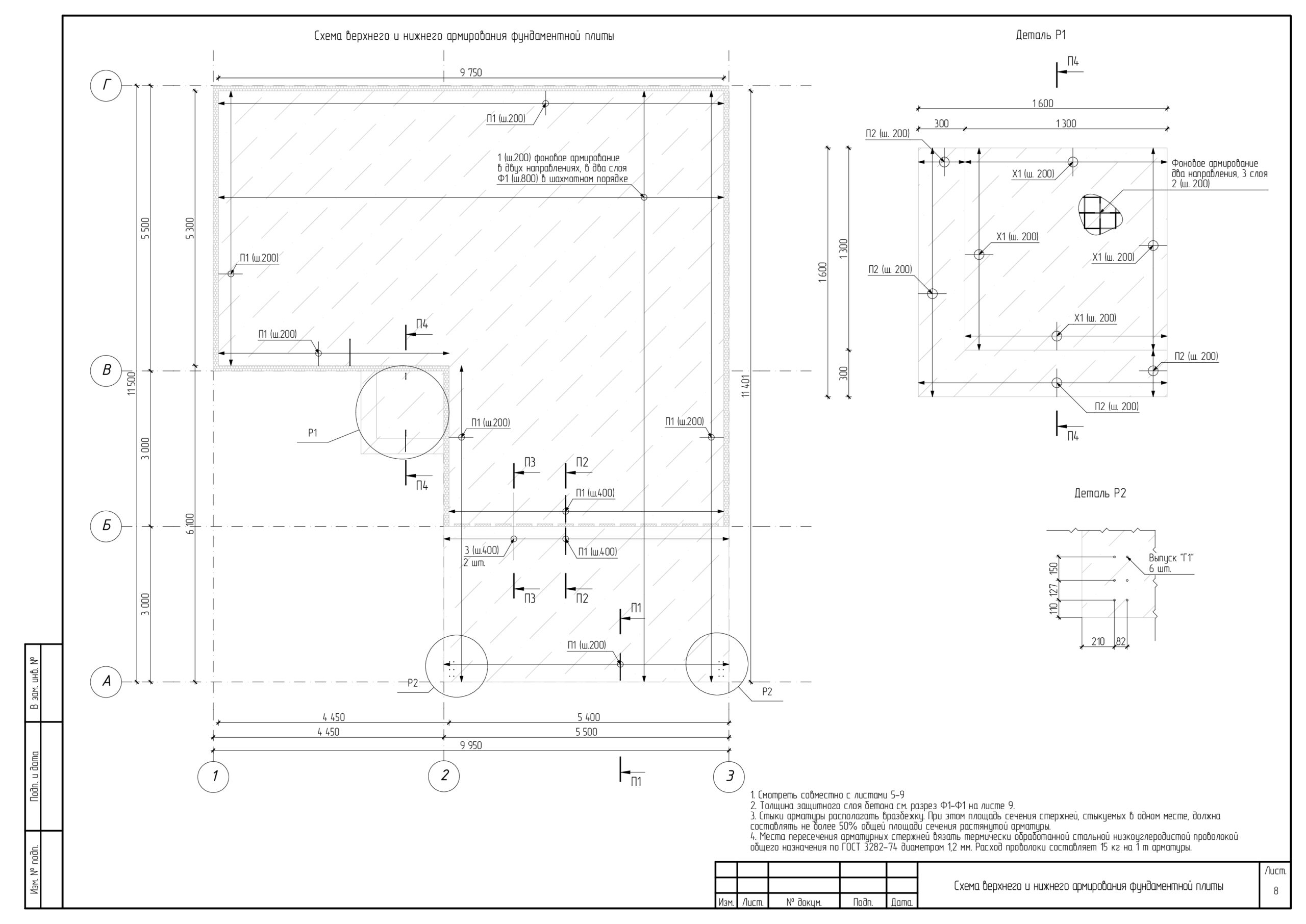

Данный лист показывает детали, элементы и узлы армирования плиты фундамента здания бани, направление их установки, точки привязки и размеры. Также даны краткие рекомендации исполнения армирования (КР)

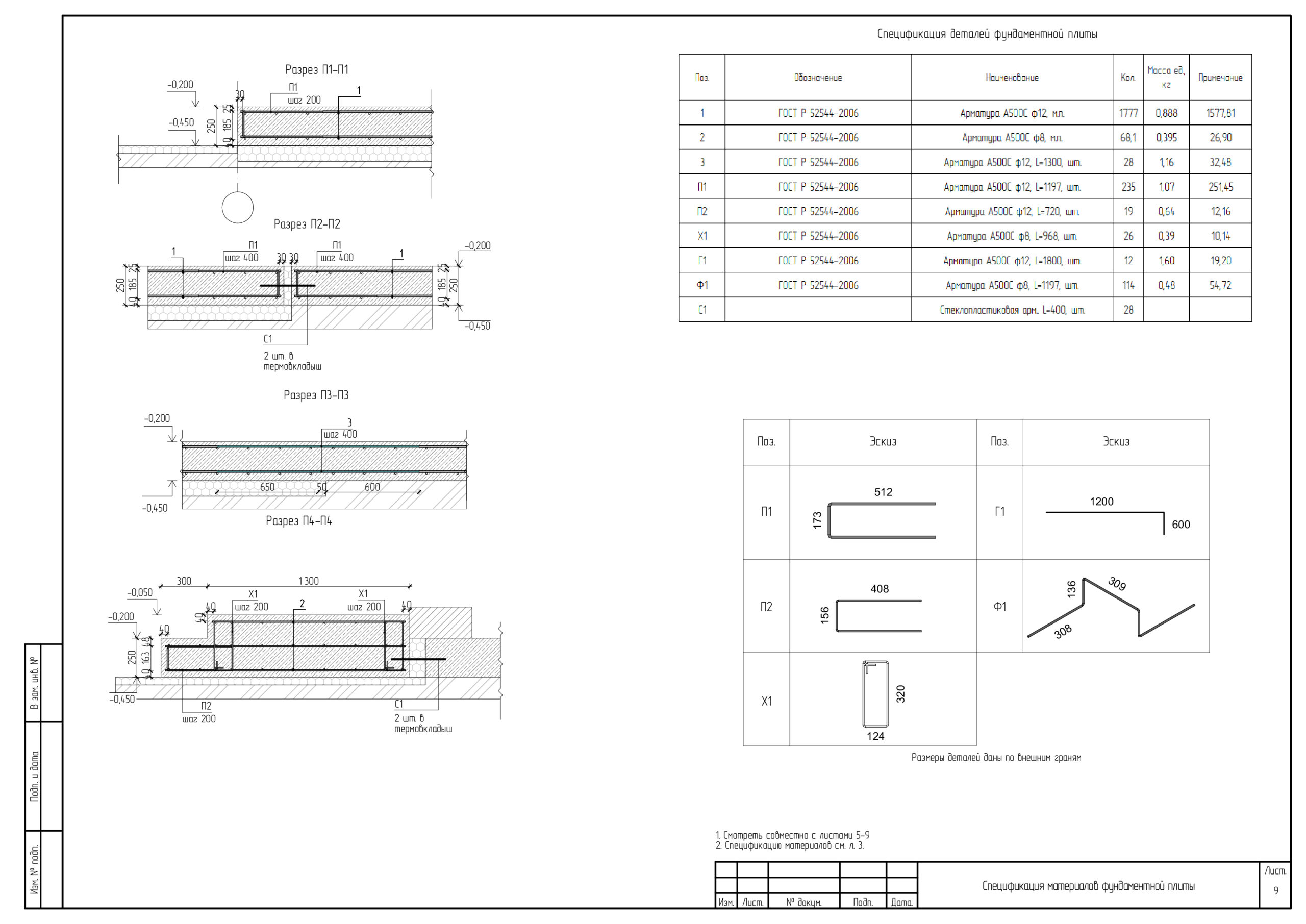

Дана полная спецификация арматуры, необходимой для устройства каркаса плиты, и характерные сечения по плите с местами установки деталей, защитного слоя арматуры и высотными отметками (КР)

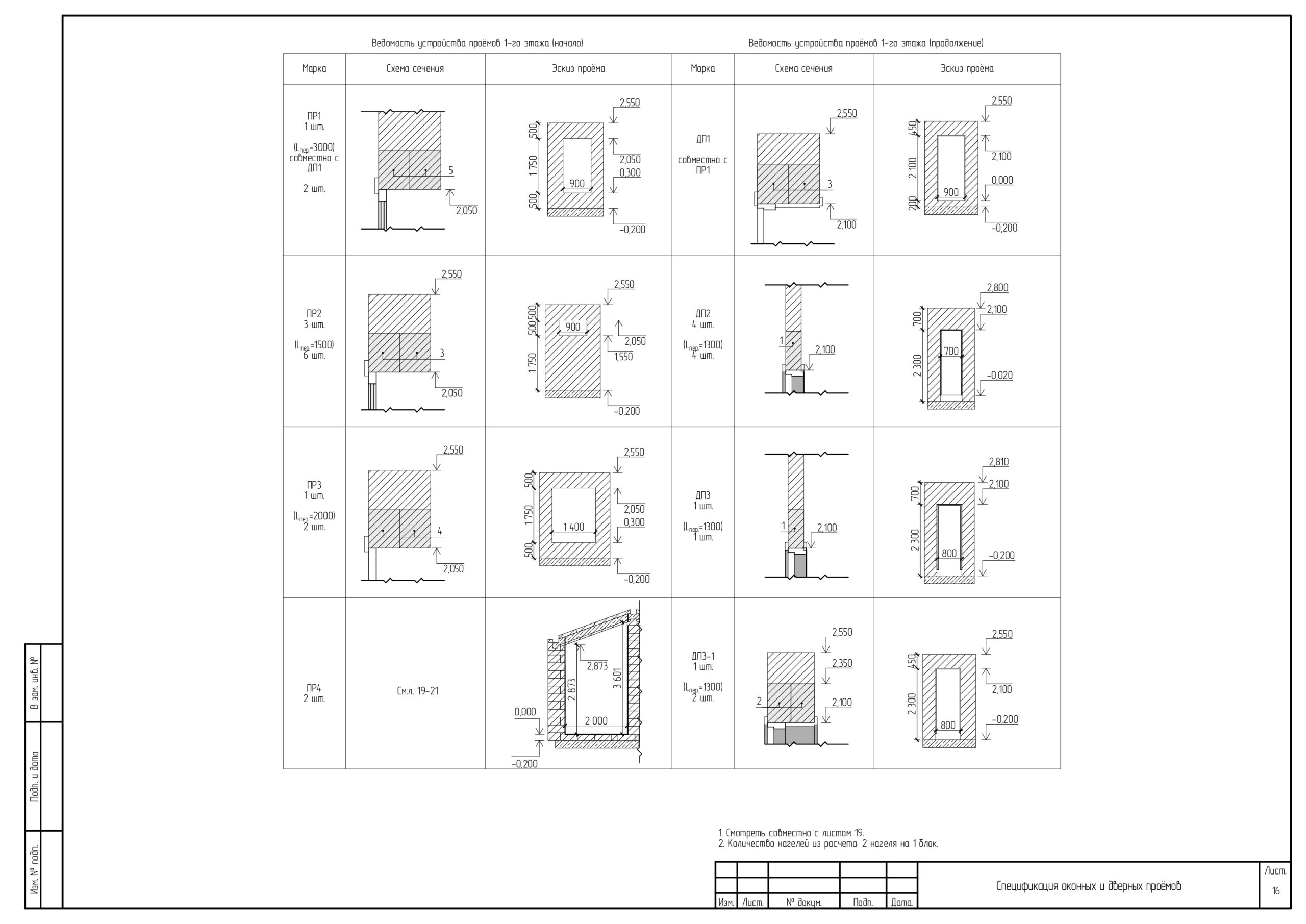

На данном листе отражены все многочисленные проёмы этажа, с габаритными и высотными отметками, схемы сечения дают чёткое понимание как устроить ту или иную перемычку витражного окна или проёма (КР)

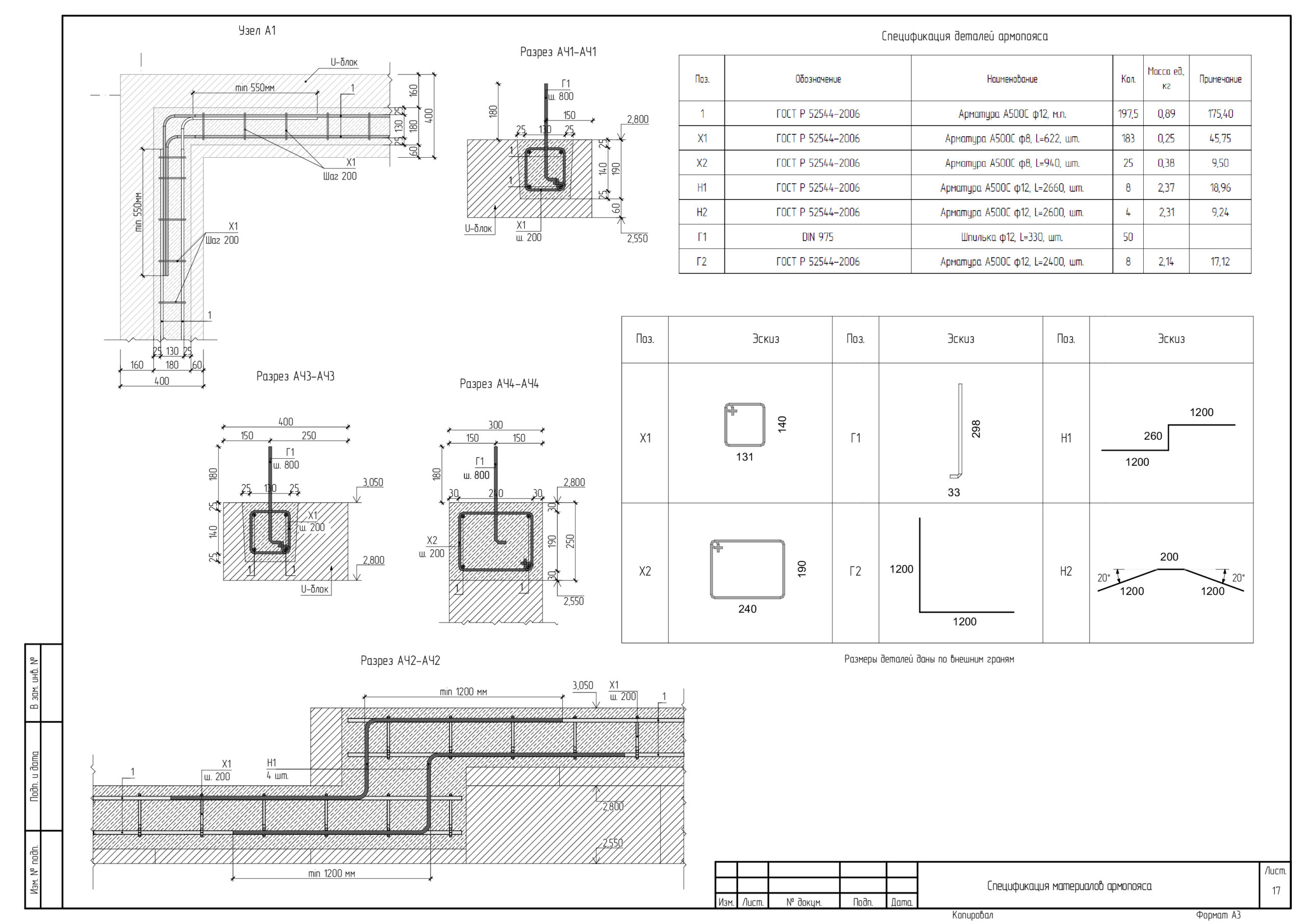

На данном листе представлены детально проработанные узлы устройства армированного пояса. Угловой вид сверху армопояса и боковые сечения, в том числе сложный разноуровневый фрагмент под монтаж балки. Указаны позиции арматурных элементов, их эскизный вид и полная спецификация арматуры на устройство пояса (КР)
Детальная раскладка деревянных элементов кровли, с маркировкой каждого из них (КР)

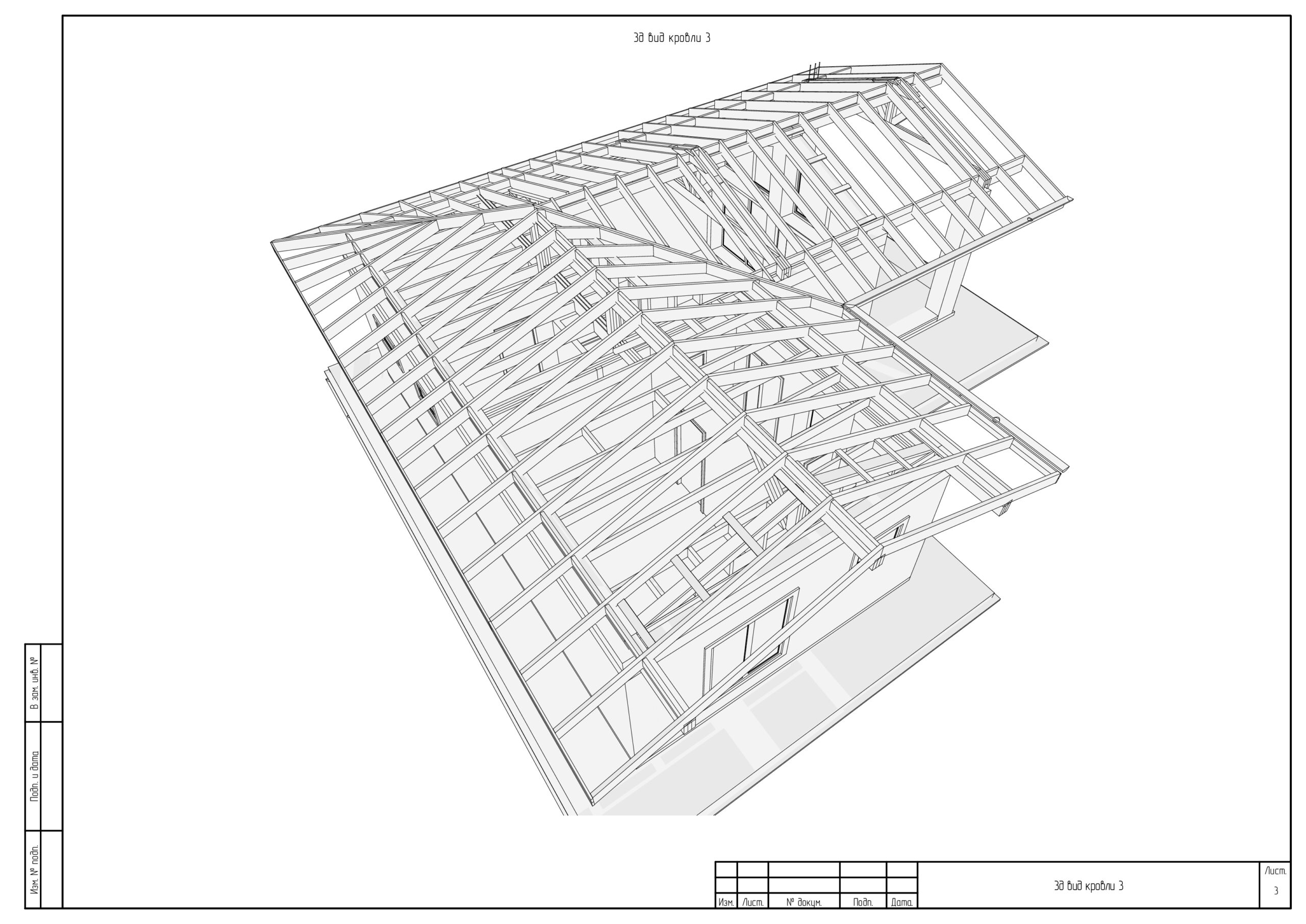

Вид деревянной конструкции кровли в объёме дает прекрасное понимание Заказчику и строителям формы будущей крыши, с расстановкой всех элементов (КР)

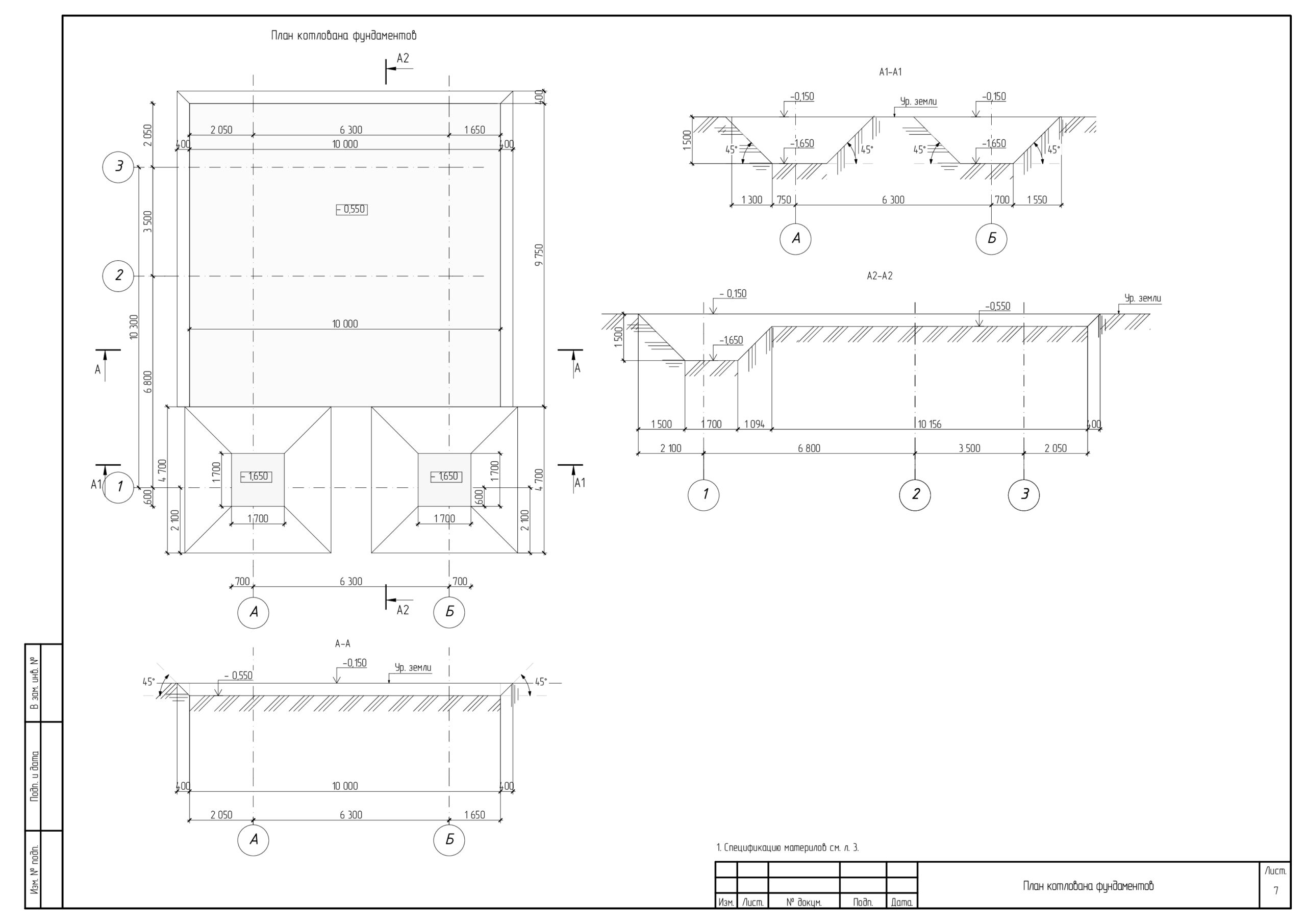

В конструкциях гаража с навесом разработаны 2 типа фундамента – плита и отдельностоящие опоры под столбы. На плане котлована указаны отметки глубины откопки котлованов под оба фундамента с границами откосов (КР)

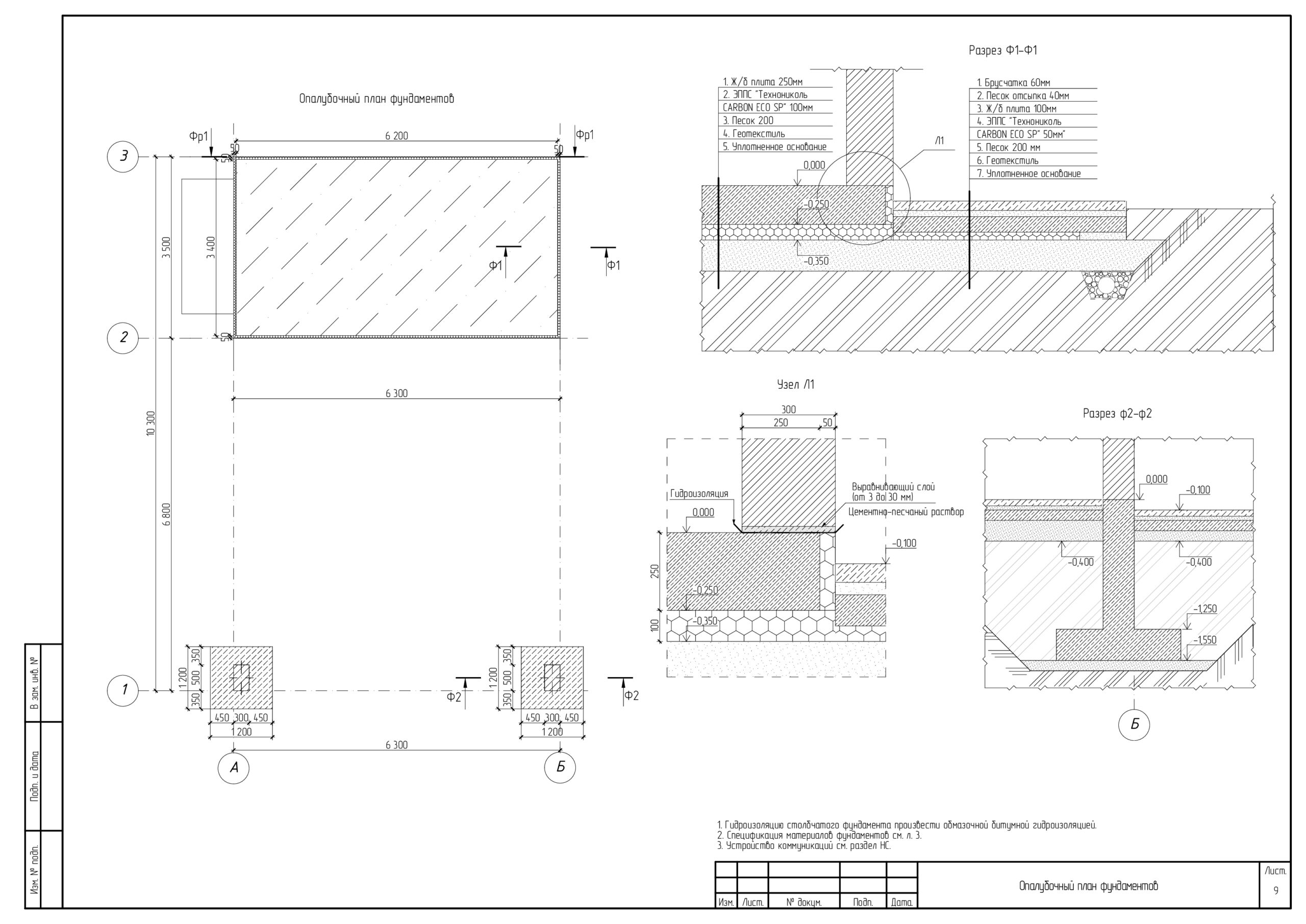

Детально указаны привязки конструкций к осям, контур утепления плиты, фрагменты фундаментов в разрезе с указанием высотных отметок, глубины залегания, а также проработанный состав отмостки по контуру строения (КР)

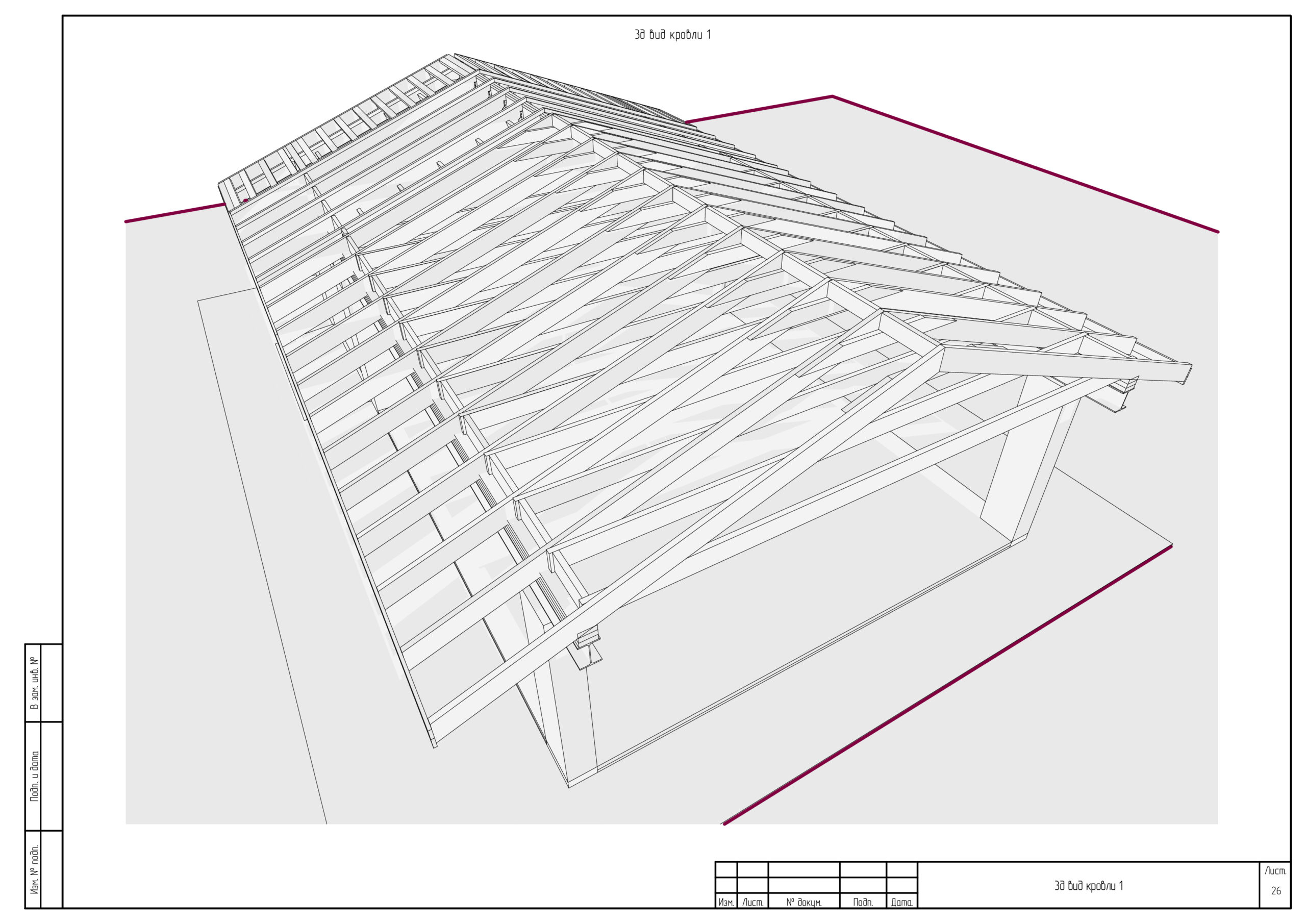

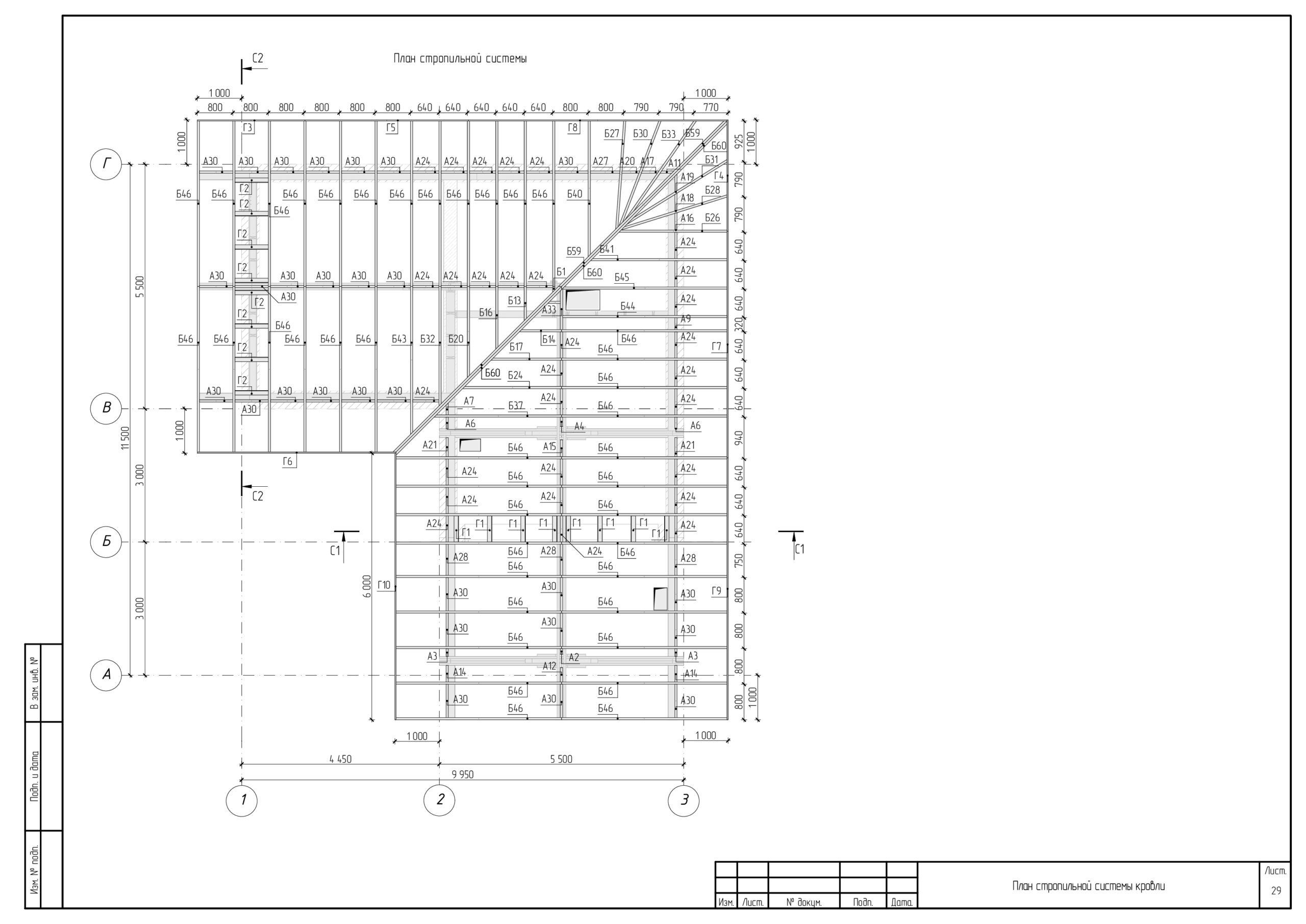

Даёт пространственное представление о каркасе кровли во всех подробностях, что также является подспорьем для строителей, которые будут собирать кровлю (КР)
Данный план позволяет заранее предусмотреть все закладные и выполнить устройство всех необходимых систем. На данном участке расположен жилой дом, помимо задач по снабжению проектируемых строений инженерными сетями, также предусмотрено заведение электричества в дом и организация сети сбора дождевых вод – ливневая канализация. С двух противоположных сторон участка расположены столбы электроэнергии, каждый из которых планируется задействовать в электроснабжении бани и гаража соответственно. На участке расположена скважина, от которой проектируется подведение воды к строениям. Справа от бани будет реализовано фильтрационное поле (НС)

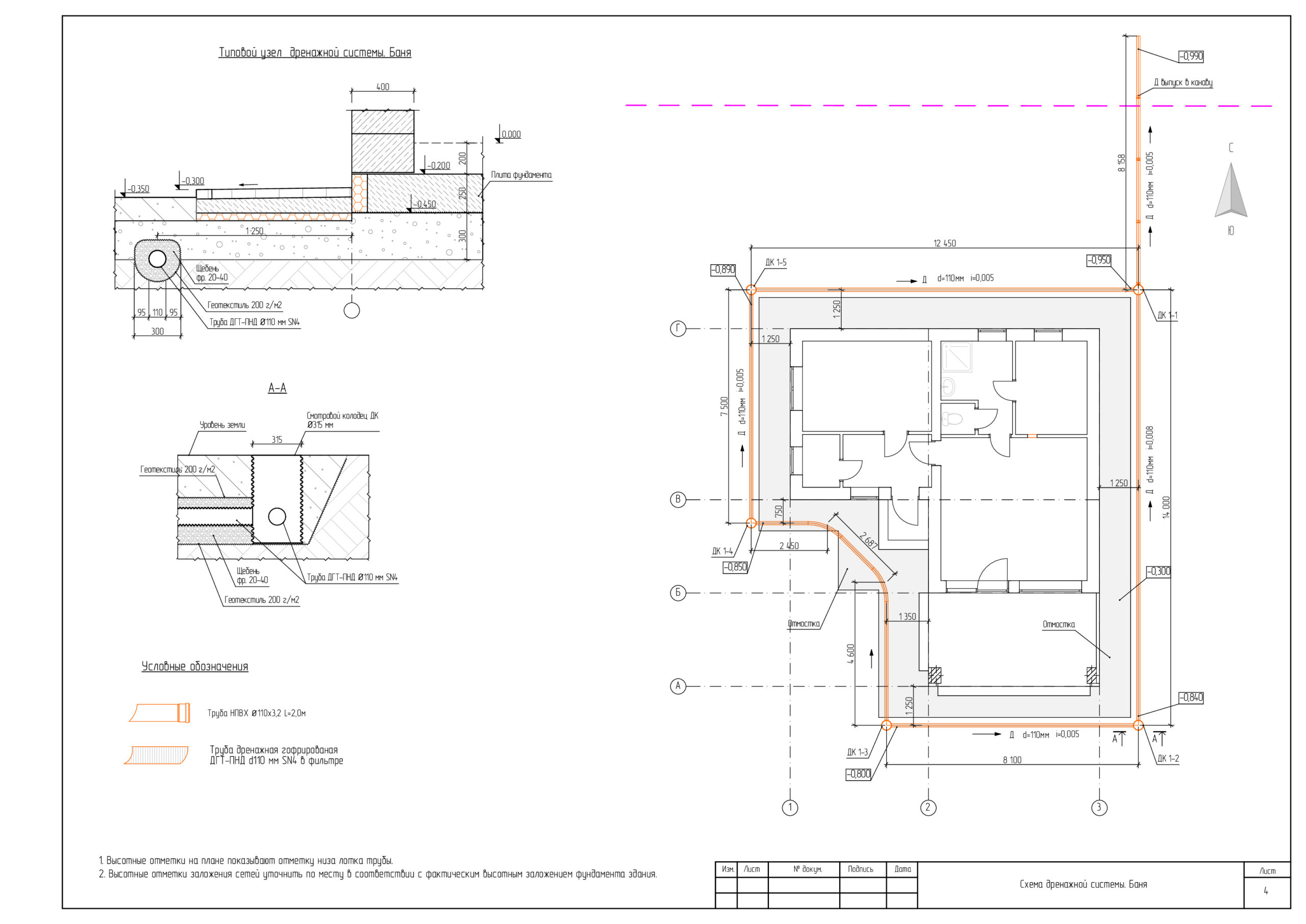

Предусмотрена закольцованная система дренажа, с помощью которой будет производиться отведение воды от плиты фундамента. На данном плане указано направление уклона, высотные отметки заложения деталей сети, замаркированы смотровые колодцы, узлы. Представлен типовой узел прохода дренажной системы вблизи отмостки (НС)

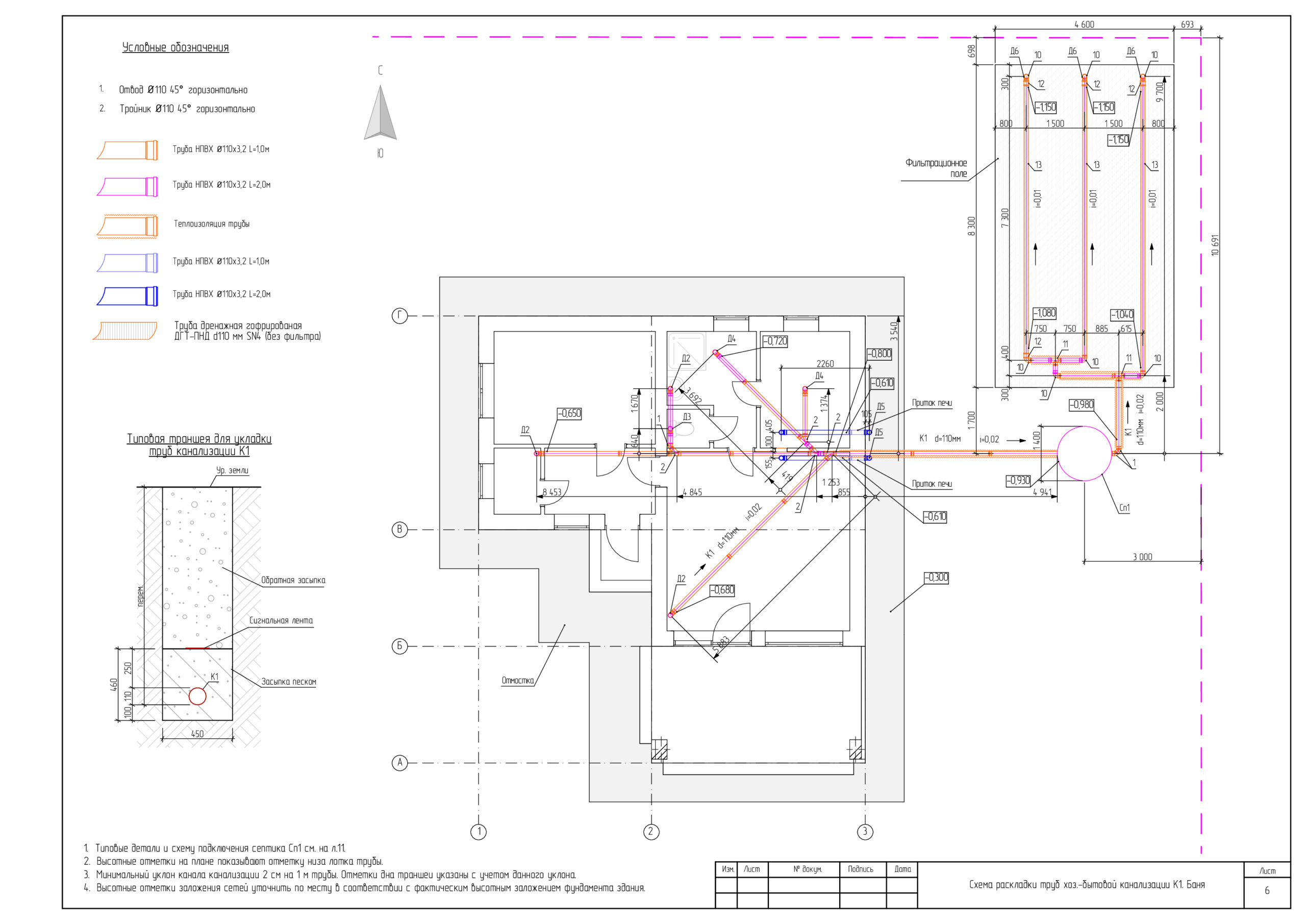

Условные обозначения на подобном плане даёт представление о порядке раскладки труб разных размеров. На плане представлена полная раскладка труб канализации, с точками и узлами пересечения, с уклонами в требуемом направлении, размерными цепочками и высотными отметками расположения лотков и деталей. Запроектировано расположение септика и фильтрационного поля (НС)

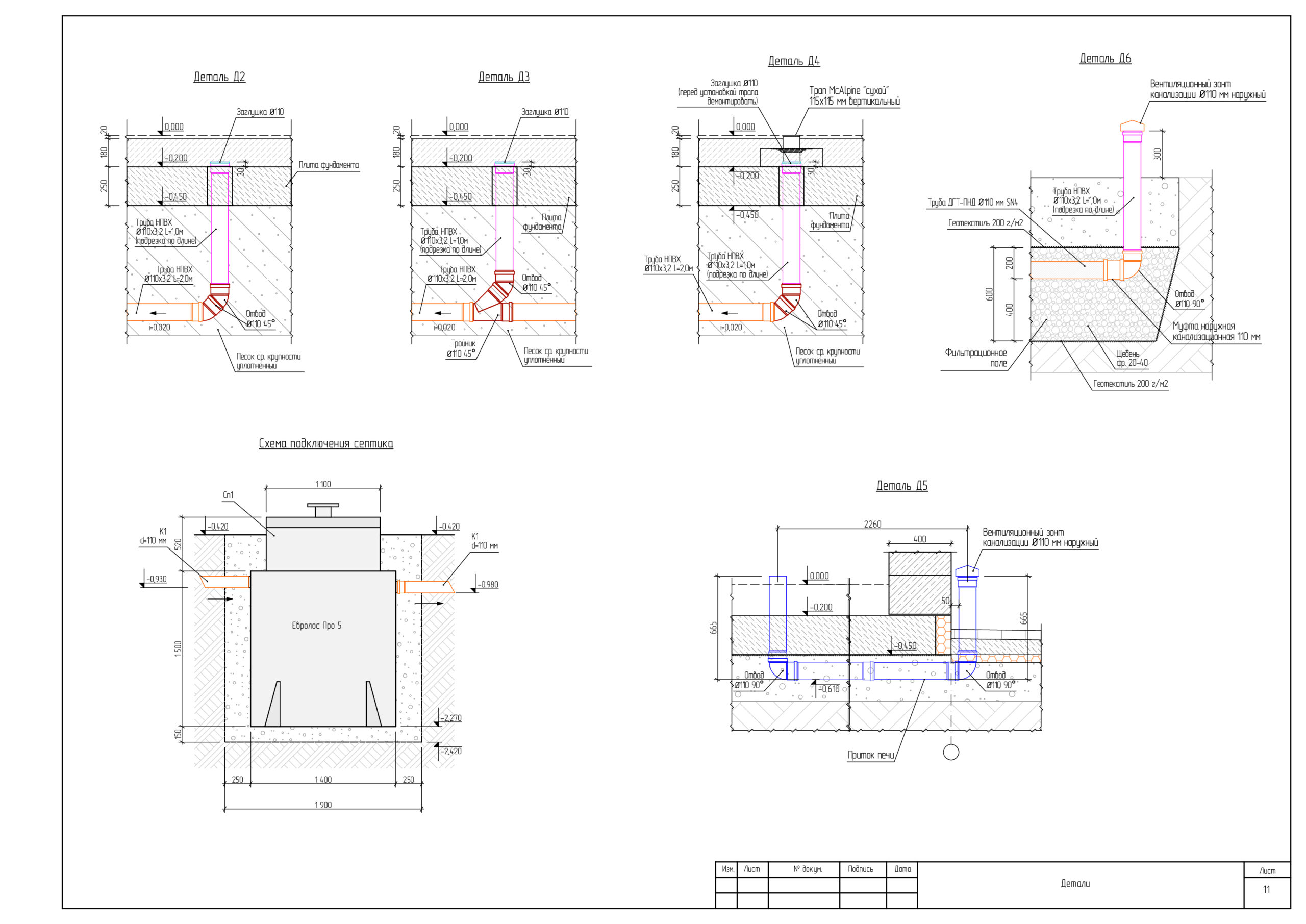

Своеобразный разрез колодца даёт чёткое понимание, на каких отметках осуществляется ввод и выход сети хоз.-бытовой канализации. Детали дают пространственное понимание расположения стыков, поворотов, отводов и других узлов сети (НС)
Данный лист в табличной форме содержит все необходимые материалы, которым можно пользоваться как списком покупок в магазин (НС)
